描述

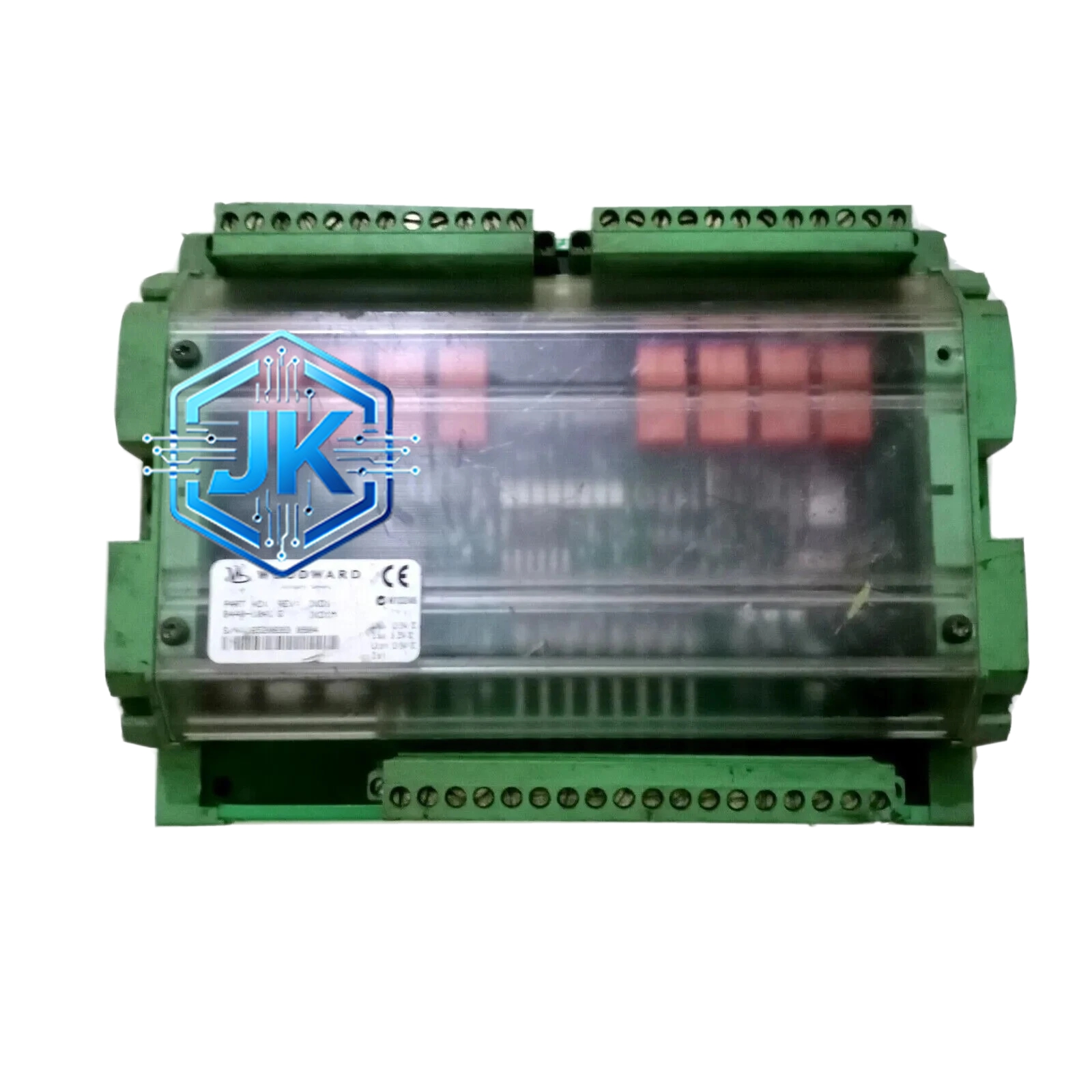

Woodward 8440-1006
技术规格：
- 控制器型号：8440
- 配置代码：1006
- 适用发动机：燃气轮机（Solar Taurus、Centaur等）
- 采样周期：2ms（Woodward最快采样速度）
- 转速输入：MPU脉冲 + J1939（双源）
- 模拟量输出：4~20mA × 4路（燃料控制 + 导叶控制 + IGV控制 + 旁通控制）
- 模拟量输入：10路AI（排气温度×6、轴承温度×4、振动×2等）
- 数字量输入：12路DI
- 数字量输出：6路DO
- 通信接口：双CANbus（J1939 + 私有协议）+ RS-485
- 供电电压：24VDC / 110VAC（可选）
- 工作温度：-20°C ~ +70°C
- 防护等级：IP54
- 安装方式：DIN导轨 / 面板嵌入式（192mm × 192mm）
功能特点：
- 2ms采样：Woodward最快采样速度，特别适合燃气轮机的快速响应需求
- 多路燃料控制：同时控制燃料阀、导叶、IGV和旁通阀，实现精确的功率调节
- 排气温度监测：每缸独立监测排气温度（EGT），超限时自动降负荷
- 振动保护：实时监测轴承振动，超限时立即停机
- 燃气轮机专用保护：喘振保护、超温保护、火焰检测等
- 双CAN冗余：两路CAN总线互为备份
应用场景：
- 燃气轮机发电站（Solar、Centra等品牌）
- 燃气轮机驱动压缩机
- 工业燃气轮机控制
- 联合循环电厂燃气轮机控制
安装要求：
- 192mm × 192mm面板开孔
- 排气温度传感器使用K型热电偶，屏蔽线必须使用补偿导线
- 双CAN总线需加装120Ω终端电阻
使用注意事项：
- 2ms采样速度对传感器信号质量要求极高，需使用高品质传感器
- 排气温度传感器每1000小时校准一次
- 出厂标定参数不得修改
