描述

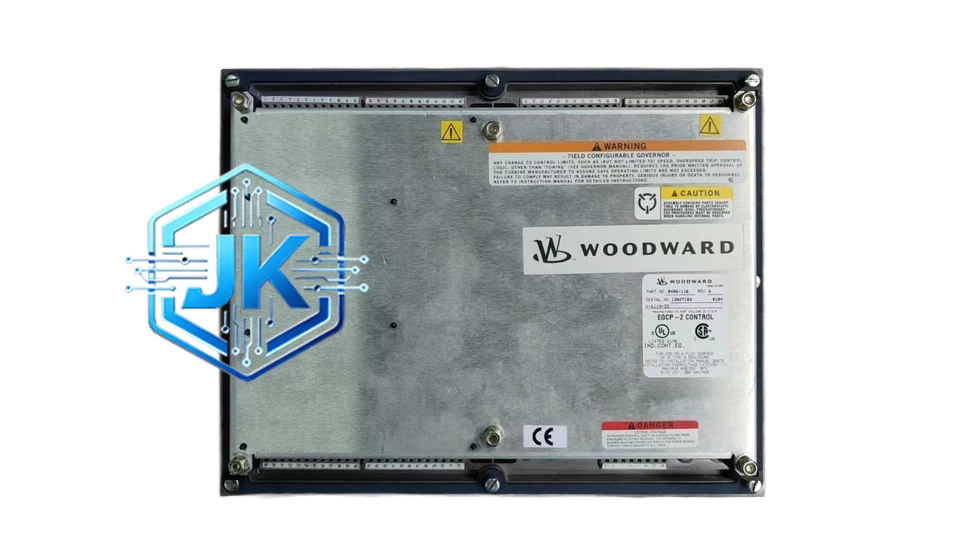

Woodward 8406-116
技术规格：
- 控制信号输入：双通道4-20mA模拟量或双通道数字总线（Woodward Net），两通道独立运算交叉校验
- 输出信号：双通道4-20mA至执行器伺服放大器，双通道独立输出
- 反馈信号：双LVDT冗余位移反馈，精度±0.1%FS，支持三取二表决
- 通信接口：双RS-485（Modbus RTU冗余）、双CAN bus
- 电源：双路24VDC冗余供电，任一路故障自动切换，切换时间小于10ms
- 工作温度：-25°C 至 +70°C
- 防护等级：IP54（前面板）
- 安全等级：SIL2（IEC 61508）、SIL3（IEC 61511）
- 响应时间：全行程时间小于80ms，通道切换时间小于50ms
- 尺寸：DIN导轨安装，4U宽度，约72mm × 432mm × 120mm
- 重量：约2.8kg
功能特点：
- 双通道全数字闭环位置控制，定位精度达±0.05mm，重复精度±0.02mm
- 双LVDT冗余配置，支持三取二表决逻辑，单LVDT故障不影响运行
- 通道交叉校验：两通道独立运算，结果偏差超过0.3%时自动报警并切换至健康通道
- 弹簧复位功能，双通道同时断电时自动关阀
- 具备行程限位保护、过载保护、超温保护三重保护
- 支持与Woodward 8404、9907系列安全级控制器直接通信
- 内置黑匣子，记录双通道全部运行数据和故障事件
- 支持在线通道切换测试，不影响阀门运行
- 硬件看门狗，程序跑飞时自动复位
- PID参数支持在线修改，无需停机
应用场景：
- 燃气轮机主汽门驱动（安全级）
- 燃气轮机燃料关断阀驱动（安全级）
- 核电站常规岛关键阀门控制
- 石化装置紧急切断阀控制
- 火力发电厂汽轮机危急遮断器控制
- 任何需要SIL2/SIL3安全等级的阀门驱动场合
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，UL94 V-0
- 电路板：10层PCB，沉金工艺 + 三防漆全覆盖，独立双通道布线
- 端子：磷铜镀金，接触电阻小于0.5mΩ，抗氧化
- 连接器：MIL-STD航空级插头，双重锁定机构
- 散热片：铝合金挤压型材，双通道独立散热
结构特征：
- DIN导轨安装，4U宽度，约72mm × 432mm × 120mm

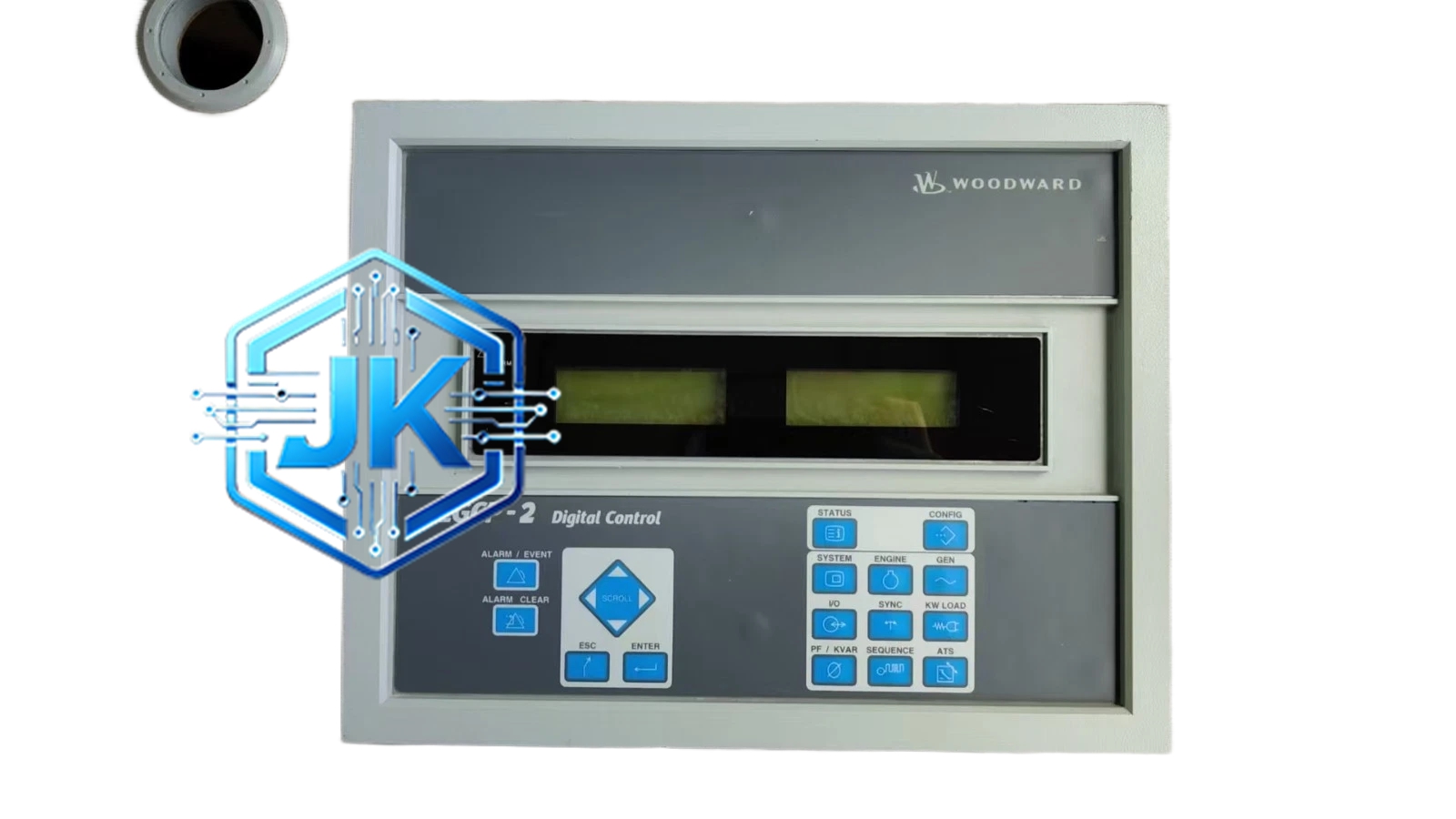

- 前面板带双色LED状态指示灯（A通道绿色/B通道绿色/故障红色）和6个操作按键
- 后面板带双套接线端子（A通道+B通道独立分区）和双套通信接口
- 顶部带A/B通道状态指示灯和系统故障指示灯
- 底部带双路电源接线端子和接地端子
工作原理：A/B两通道独立接收控制信号并独立运算，各自输出PWM驱动信号至执行器伺服放大器。双LVDT分别检测阀门位置，经三取二表决后确定最终阀位。当任一通道检测到故障（信号偏差、通信中断、硬件异常），系统在50ms内自动切换至健康通道，阀门位置无扰动。双路24VDC电源独立供电，任一路故障时另一路无缝接管。
安装要求：
- DIN导轨安装于安全级控制柜内，与非安全级设备物理隔离
- 双路24VDC电源分别来自不同UPS回路
- 通信线缆使用双套屏蔽双绞线，两套独立走线
- 接地电阻小于1Ω，安全地独立接地
- 安装后需进行通道切换测试，验证切换时间小于50ms
使用注意事项：
- 每季度进行一次在线通道切换测试，记录切换时间
- 每年进行一次SIL验证测试，确认安全功能有效
- 双LVDT电缆需分别走独立线槽，避免共因故障
- 固件升级需使用Woodward安全级专用工具
- 严禁将安全级信号与非安全级信号共用电缆
