描述

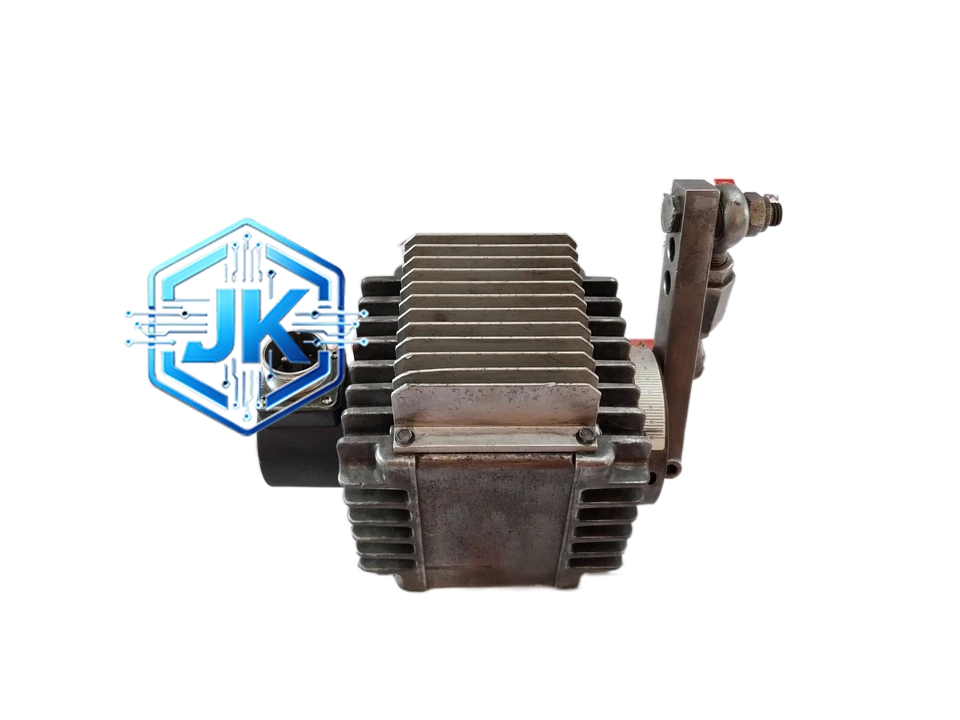

Woodward 8405-062
技术规格：
- 处理器：32位ARM Cortex-M4，主频168MHz，内置浮点运算单元
- 控制信号输入：4-20mA模拟量或数字总线（Woodward Net协议）
- 电机驱动输出：三相PWM驱动，频率2-8kHz，驱动无刷直流伺服电机
- 反馈信号输入：LVDT位移反馈（±10VDC），分辨率0.01mm；电机编码器反馈（A/B/Z相）
- 通信接口：Ethernet（10/100Mbps）、RS-485（Modbus RTU）、CAN 2.0B
- 电源：24VDC（85-265VAC宽范围输入），功耗小于25W
- 工作温度：-25°C 至 +70°C
- 防护等级：IP54（前面板）
- PID参数：比例带0.1-100%可调，积分时间0.1-100秒可调，微分时间0-10秒可调
- 死区设置：0-5%可调
- Ramp速率：0-100%/秒可调
- 尺寸：DIN导轨安装，2U宽度，约72mm × 216mm × 100mm
- 重量：约1.0kg
功能特点：
- 全数字闭环位置控制，定位精度达±0.1mm，重复精度±0.05mm
- 内置LVDT信号调理电路（激励4kHz、解调、低通滤波），无需外部信号放大器
- 支持弹簧复位功能，断气/断电时自动将阀门关至全关位置
- 具备行程限位保护（全开/全关硬限位）和过载保护（电流超限自动停机）
- 支持与Woodward 8404、8440、9907系列控制器直接数字通信
- 内置温度传感器（PT100），实时监测电机绕组温度，超85°C报警，超100°C停机
- 支持就地LCD参数设置，可现场修改PID参数、限位值、Ramp速率
- 支持双LVDT冗余配置，满足SIL2安全等级
- 硬件看门狗，程序跑飞时0.5秒内自动复位
应用场景：
- 汽轮机主汽门和调节汽门伺服驱动
- 燃气轮机燃料调节阀伺服驱动
- 水轮机导叶控制伺服驱动
- 大型工业阀门高精度驱动（石化、电力、冶金）
- 存量电厂执行器升级改造（替代老旧模拟式伺服放大器）
- 核电站常规岛阀门伺服控制
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂（RAL7035），阻燃等级UL94 V-0
- 电路板：8层PCB，沉金工艺 + 三防漆全覆盖（防潮、防盐雾、防霉）
- 端子：磷铜镀锡，接触电阻小于1mΩ
- 连接器：MIL-STD航空级插头，抗振动，插拔寿命大于1000次
- 散热片：铝合金挤压型材，与主电路板热耦合，散热面积大于200cm²
- 功率模块：IGBT模块，额定电流10A，耐压600V
结构特征：
- DIN导轨安装，2U宽度，约72mm × 216mm × 100mm
- 前面板带5寸彩色TFT LCD（480×272分辨率）和6个薄膜按键（IP65防护）
- 后面板带双以太网口（RJ45）、RS-485口（DB9）、CAN口、USB口、LVDT接线端子
- 顶部带四色LED状态指示灯（运行绿色/故障红色/通信黄色/报警橙色）
- 底部带电源接线端子和接地端子，分区明确
工作原理：上位控制器输出4-20mA信号或数字指令至本模块，内部伺服驱动板以10ms周期进行PID运算，计算出控制量后经D/A转换输出4-20mA信号至IGBT功率模块。IGBT模块将直流电转换为三相PWM脉冲（频率2-8kHz，占空比0-100%）驱动无刷直流伺服电机旋转。电机通过减速齿轮箱（减速比1:20）带动液压泵产生压力油（额定压力21MPa）。压力油推动活塞杆直线运动，活塞杆带动阀杆改变阀门开度。LVDT传感器安装在活塞杆端部，实时检测位移并经内部信号调理电路转换为4-20mA信号反馈至控制器，形成闭环位置控制。当控制信号丢失时，弹簧机构在0.5秒内将阀门关至安全位置。整个闭环响应时间小于100ms。
安装要求：
- DIN导轨安装于控制柜内，周围留有至少50mm散热空间，上下方不得有遮挡
- 远离强电磁干扰源（如变频器、大功率接触器、电焊机），间距大于300mm
- 接地电阻小于4Ω，信号地与保护地分开接至接地排
- 通信线缆使用Cat5e以上屏蔽网线，屏蔽层单端接地
- LVDT电缆使用专用屏蔽电缆（双芯屏蔽），长度不超过30米
- 电机动力电缆使用屏蔽电缆，截面积不小于2.5mm²
- 控制柜内应安装温度传感器，当柜内温度超过45°C时启动排风扇
使用注意事项：
- 每年检查一次接线端子紧固情况，使用扭矩螺丝刀（0.5N·m）
- 每两年校准一次零点和量程，使用标准位移源校准
- 严禁在无液压油状态下运行电机，会导致电机烧毁
- 固件升级需使用Woodward Toolbox软件，升级前必须备份全部参数
- 液压油使用ISO VG46抗磨液压油，每4000小时更换一次，油温控制在30-60°C
- 冬季启动前需预热液压油至20°C以上，预热时间不少于30分钟
- 电机编码器电缆需使用专用屏蔽双绞线，避免与动力电缆并行走线
- 每半年清洁一次散热风扇滤网，使用压缩空气吹扫
