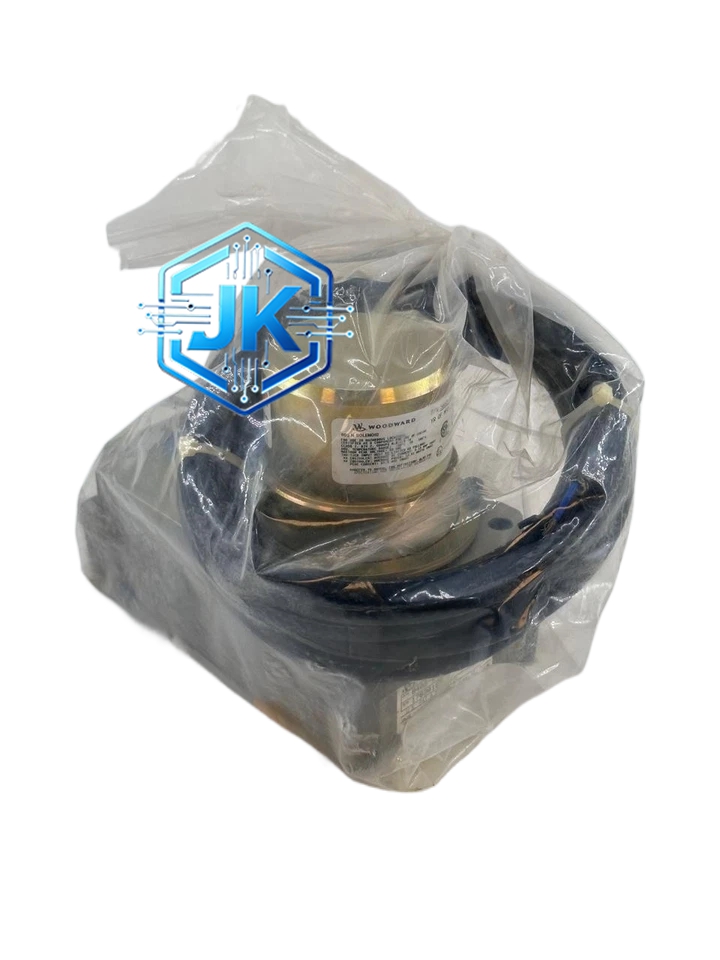

Woodward 8402-271
技术规格：
- 阀块材质：航空级铝合金 6061-T6，阳极氧化处理
- 集成元件数量：最多 8 路伺服阀位 + 4 路压力调节阀位 + 2 路溢流阀位
- 额定工作压力：210 bar（最高 250 bar）
- 额定流量：单路最大 25 L/min（ΔP=35 bar 时）
- 工作油液：MIL-H-5606 抗燃油，粘度 3-15 cSt，NAS 清洁度 ≤ 7 级
- 工作温度范围：-40°C 至 +80°C（油液温度）
- 防护等级：IP65（阀块本体），IP67（电气接口）
- 尺寸：约 500mm × 350mm × 200mm
- 重量：约 18kg（不含伺服阀和电磁阀）
- 接口形式：SAE J1926 法兰连接（进油/回油），M12 × 1.5 螺纹连接（控制油路）
功能特点：
- 阀块内部油道经过 CNC 精密加工，流道光滑无死角，压降极小
- 集成滤网（10μm）和磁性过滤器，保护下游伺服阀
- 每个阀位配有独立的压力表接口和取样口，便于现场调试
- 阀块设有排气阀，安装后可快速排空空气
- 模块化设计，单个阀位故障时可独立更换，不影响其他回路
- 内部设有跨接安全通道，失压时自动切换至备用回路
工作原理：液压油从泵站经进油口进入阀块，通过内部精密油道分配至各伺服阀和调节阀。压力调节阀维持各回路压力稳定，溢流阀在压力超限时自动泄压保护。控制器输出的电流信号驱动各伺服阀动作，控制液压油流向执行机构（燃料阀、IGV、VNT 等），实现燃气轮机的精确控制。
安装要求：
- 阀块必须水平安装，安装面平面度 < 0.1mm
- 进油口和回油口不得接反，安装前必须冲洗液压系统
- 电气连接器必须使用 Woodward 原装连接器，不得自行焊接
- 安装后必须进行 30 分钟空循环冲洗，油液清洁度达标后方可投入运行
使用注意事项：
- 每 4000 运行小时检查阀块内部滤网，堵塞时必须更换
- 严禁在阀块带压状态下拆卸任何接头
- 抗燃油每 2 年必须更换，酸值超过 0.5mgKOH/g 时立即更换
应用场景：GE Frame 7/9 液压控制系统、西门子 SGT-800/900 液压控制系统、联合循环机组液压站
