描述

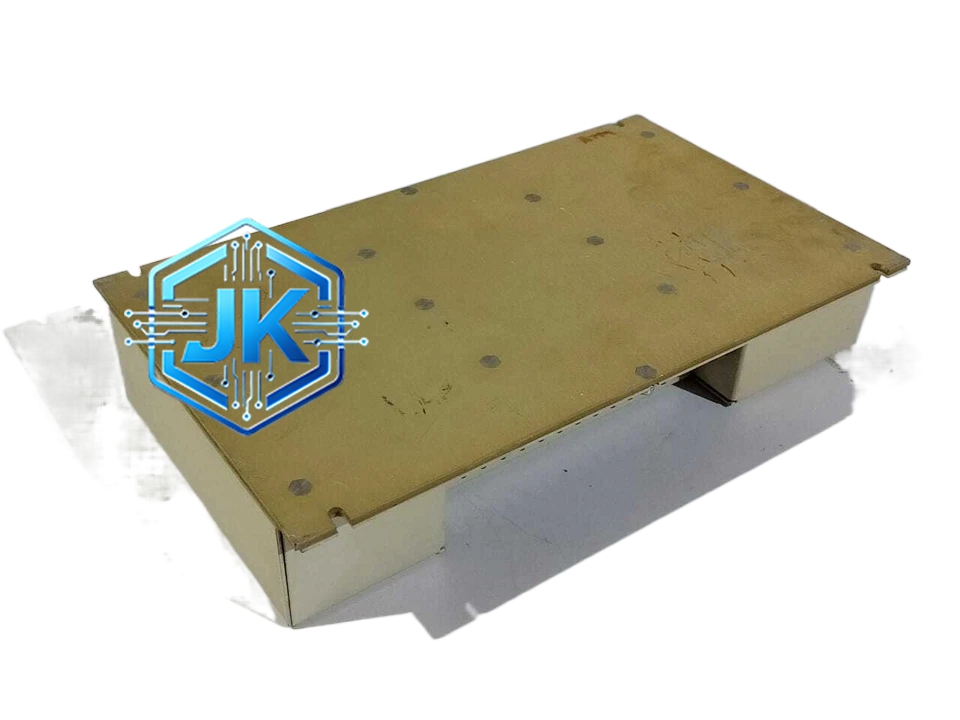

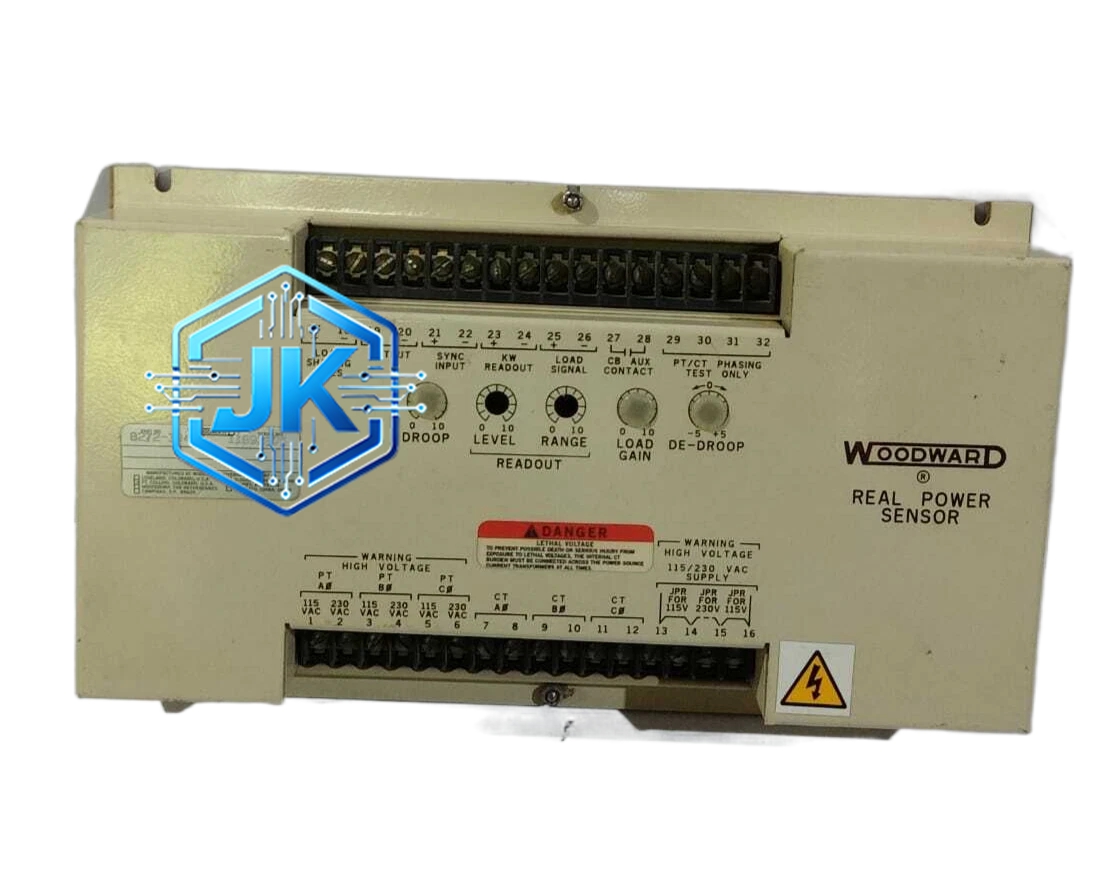

Woodward 8272-394
技术规格：
- 输入信号：4-20mA电流信号、1-5VDC电压信号、RTD热电阻（Pt100/Pt1000）
- 输出信号：4-20mA模拟量输出、0-10VDC电压输出、继电器干接点输出、脉冲频率输出
- 通信协议：Modbus RTU（RS-485）、Modbus TCP（Ethernet）、BACnet、Profibus DP
- 电源要求：24VDC（标准）或120/240VAC（可选）
- 工作温度范围：-20°C 至 +70°C
- 防护等级：IP54（前面板）
功能特点：
- 内置全数字PID调节算法，调节精度达±0.02%
- 支持Droop（下垂）控制和Isochronous（等时）控制两种模式切换
- 具备超速保护（Overspeed）、欠速保护（Underspeed）、过流保护功能
- 支持多点增益可编程，适应不同工况需求
- 内置事件记录和故障日志功能，支持USB导出
- 支持与Woodward 505E、9907系列执行器直接通信
应用场景：
- 火力发电厂汽轮机调速系统
- 燃气轮机发电主控制
- 柴油发电机组备用电源管理
- 工业压缩机、泵组驱动控制
材质构成：
- 外壳：铝合金压铸，表面粉末喷涂处理
- 电路板：FR-4环氧玻璃布层压板， conformal coating（三防漆）防护
- 端子排：铜合金镀镍，耐腐蚀
结构特征：
- 面板式安装，标准DIN导轨或壁挂式
- 前面板带LCD显示屏，支持现场参数设置
- 后面板带多路接线端子，分区明确（电源区、信号区、通信区）
工作原理：控制器接收来自发电机或汽轮机的转速反馈信号（通过磁电传感器或编码器），与设定值进行比较，经数字PID运算后输出控制信号至执行机构（如燃油调节阀或汽门执行器），实现转速的闭环自动调节。当负载突变时，控制器在毫秒级内调整输出，维持转速稳定。
安装要求：
- 垂直安装于控制柜内DIN导轨上
- 周围保留至少50mm散热空间
- 远离强电磁干扰源（如变频器、大功率接触器）
- 接地电阻小于4Ω
- 通信线缆使用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
- 每年检查一次接线端子紧固情况
- 每两年进行一次零点和量程校准
- 避免在潮湿、粉尘浓度高的环境中长期运行
- 固件升级需使用Woodward专用工具，禁止非授权操作
