描述

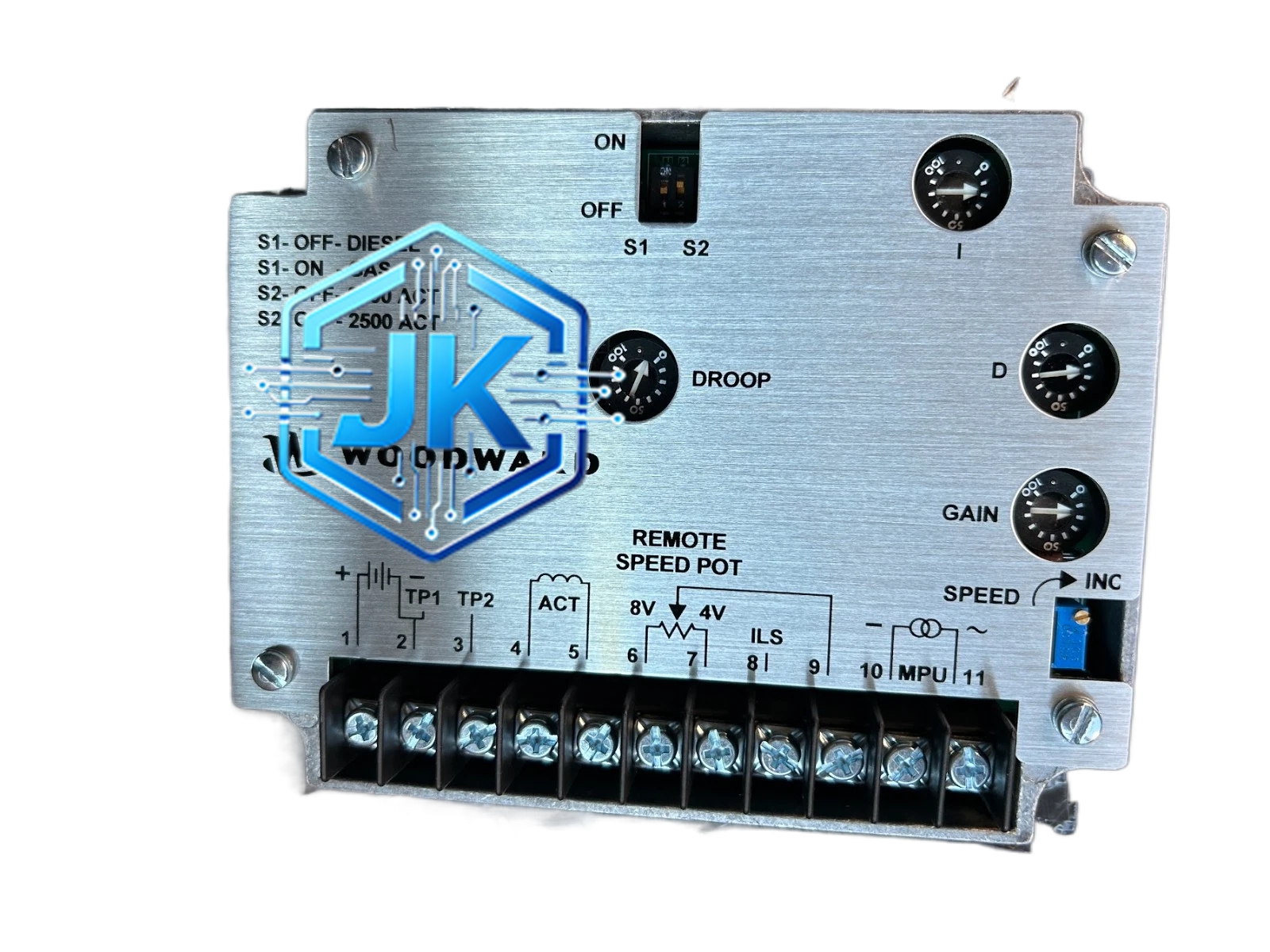

Woodward 8270-1036
技术规格：
处理器：32 位 DSP，主频 160MHz，控制周期 10ms
转速输入：磁电式传感器（MPU）或霍尔传感器，测量范围 0-10000 RPM，分辨率 1 RPM
模拟量输入：8 路，支持 4-20mA、0-10V、RTD（Pt100）、热电偶（K 型）
数字量输入：8 路，24V DC 光电隔离
数字量输出：4 路继电器输出（5A/250V AC）
执行器驱动输出：2 路 PWM 输出，0-100mA，可同时控制燃油执行器和废气旁通阀
通信接口：RS-485（Modbus RTU），支持与上位机或 Woodward Toolbox 通信
电源：24V DC ±10%，功耗约 6W
转速控制精度：稳态 ±0.25%，暂态响应 < 200ms
超速保护：110% 和 115% 两级可设定
SOE 事件记录：分辨率 50ms，最长记录 100 条事件
工作温度：-40°C 至 +70°C
防护等级：IP54 前面板
尺寸：约 200mm × 160mm × 90mm
重量：约 1.5kg
材质构成：冷轧钢板外壳，表面喷涂环氧树脂粉末，内部 PCB 板采用 FR-4 玻璃纤维基板，连接器采用镀金触点，LVDT 激励电路采用恒流源设计，不受温度影响
结构特征：DIN 导轨安装，前面板设有 4 位 LED 数码管显示当前转速和设定转速，4 个 LED 指示灯显示运行状态，后面板设有 3 排可拆卸接线端子（电源、输入、输出），布局清晰便于接线。顶部设有 RS-485 通信接口和 USB 参数接口。
功能特点：
内置完整的柴油发动机控制程序，支持 6 种运行模式：手动、自动、远程、定时、黑启动、维护模式
具备 12 项安全保护：超速（110%/115% 两级）、低油压、高水温、低油温、过流、短路、接地故障、传感器故障、执行器故障、通信故障、启动超时、紧急停机
支持电子调速器与机械调速器之间的无扰切换
支持负载突变自动补偿功能，当负载突然变化时自动提前调整燃油供给量，减小转速波动
支持 RS-485 通信，可通过 Woodward Toolbox 软件远程读取运行参数、修改设定值、下载历史事件记录
支持固件现场升级，通过 USB 接口使用 U 盘升级
支持两台调速器主从并联运行，实现双机并机负荷分配
工作原理：8270-1036 的工作原理与 8270-1014 类似，但控制算法更为先进。它采用双环 PID 控制结构：外环为转速环，内环为执行器位置环。转速环根据转速偏差计算出执行器位置设定值，位置环根据位置偏差计算出 PWM 驱动量。两个环路协同工作，使系统同时具备快速响应和高精度稳态控制能力。负载突变补偿功能通过监测转速变化率（dN/dt）提前计算出所需的燃油增量，在转速偏差产生之前就调整燃油供给，从而大幅减小转速波动。
安装要求：安装于发动机控制柜内，控制柜需具备良好的通风散热条件。转速传感器安装间隙 0.5-1.0mm，传感器线缆需使用屏蔽双绞线。RS-485 通信线缆最长不超过 1200 米，超过时需加装中继器。所有接地线需汇总至控制柜接地排，接地电阻不大于 4Ω。
使用注意事项：首次使用需通过 Woodward Toolbox 软件进行参数配置和传感器校准，建议由 Woodward 授权服务商完成。每 2000 运行小时需进行一次全面检查，包括接线端子紧固、传感器间隙测量、散热风扇清洁。RS-485 通信线缆不得与动力电缆同槽敷设，间距不小于 200mm。模块内部有锂电池用于参数掉电保存，每 3 年需更换一次电池（型号 CR2032）。
应用场景：100kW-1MW 柴油发电机组、中小型工业发动机调速、船舶辅机柴油机、发电机组并机运行、压缩机组柴油驱动、灌溉泵站柴油机组
