描述

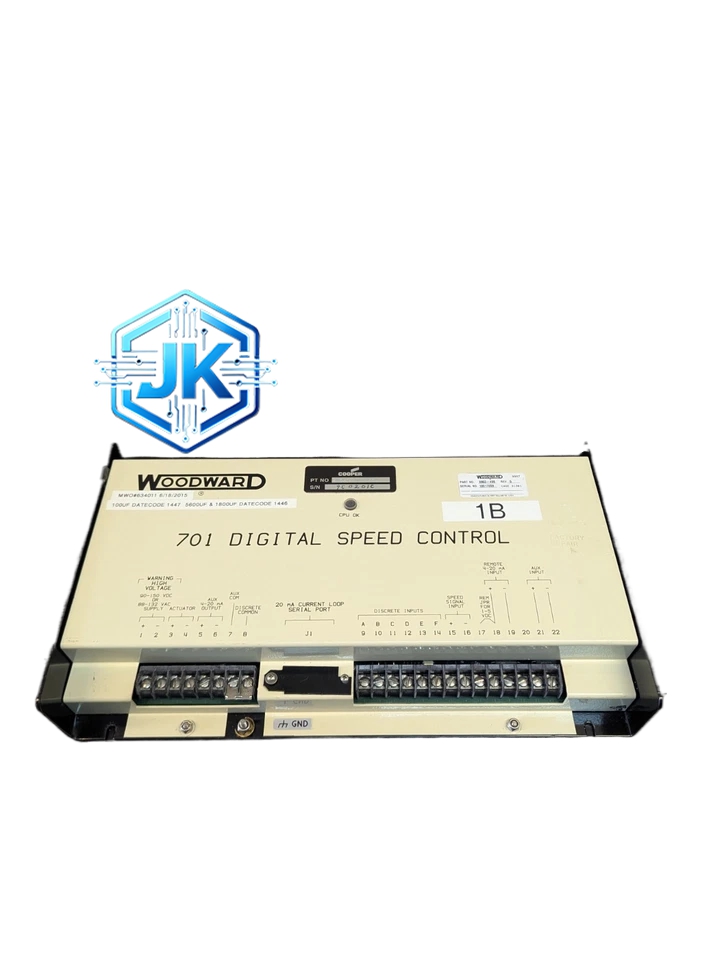

Woodward 8251-075
技术规格：
- 处理器：32位ARM Cortex-M4，主频168MHz
- 电压输入：2路，PT二次侧100V或110V，精度±0.1%
- 电流输入：2路，CT二次侧5A或1A，精度±0.2%
- 模拟量输出：2路，4-20mA，用于控制励磁调节器
- 数字量输入：8路，包括并网状态、保护信号、模式选择等
- 数字量输出：4路继电器（5A/250VAC）
- 通信接口：Ethernet（10/100Mbps）、RS-485（Modbus RTU）、CAN 2.0B
- 电源：24VDC（85-265VAC宽范围输入）
- 工作温度：-25°C 至 +70°C
- 防护等级：IP54（前面板）
- 电压调节精度：±0.5%
- 响应时间：小于50ms
- 尺寸：144mm × 144mm × 85mm
功能特点：
- 全数字PID电压调节，调节精度±0.5%，响应时间小于50ms
- 内置发电机保护：过压、欠压、过频、欠频、逆功率、失磁
- 支持恒电压（CV）和恒功率因数（CPF）两种运行模式
- 支持自动调压和手动调压两种模式在线切换
- 内置Web服务器，支持浏览器远程监控
- 支持与Woodward 9907调速器和8245负荷控制器联动
- 支持黑启动功能
- 内置SD卡槽，支持运行数据记录
- 支持远程参数设置和固件升级
应用场景：
- 同步发电机电压调节（500kW-50MW）
- 柴油发电机组AVR
- 燃气发电机组AVR
- 船用发电机电压调节
- 工业同步发电机电压控制
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，UL94 V-0
- 电路板：8层PCB，沉金 + 三防漆
- 端子：磷铜镀锡
- 显示屏：5英寸彩色TFT LCD
结构特征：
- 面板嵌入式安装，开孔138mm × 138mm
- 前面板带5寸LCD和6个按键
- 后面板带双以太网口、RS-485口、CAN口、USB口
- 顶部带四色状态指示灯
工作原理：控制器以10ms周期采集发电机端电压（PT）和电流（CT）信号，与设定值比较后经数字PID运算输出4-20mA信号至励磁调节器，控制励磁电流大小，从而调节发电机端电压。PID参数支持自整定，可根据发电机特性自动优化。所有参数通过以太网上传至上位SCADA系统。
安装要求：
- 面板嵌入式安装，开孔138mm × 138mm
- PT和CT二次侧电缆使用屏蔽电缆，屏蔽层单端接地
- 接地电阻小于4Ω
- CT二次侧严禁开路
使用注意事项：
- CT二次侧严禁开路，开路会产生高压危险
- 每半年校验一次电压和电流测量通道
- 固件升级前必须备份全部参数
