描述

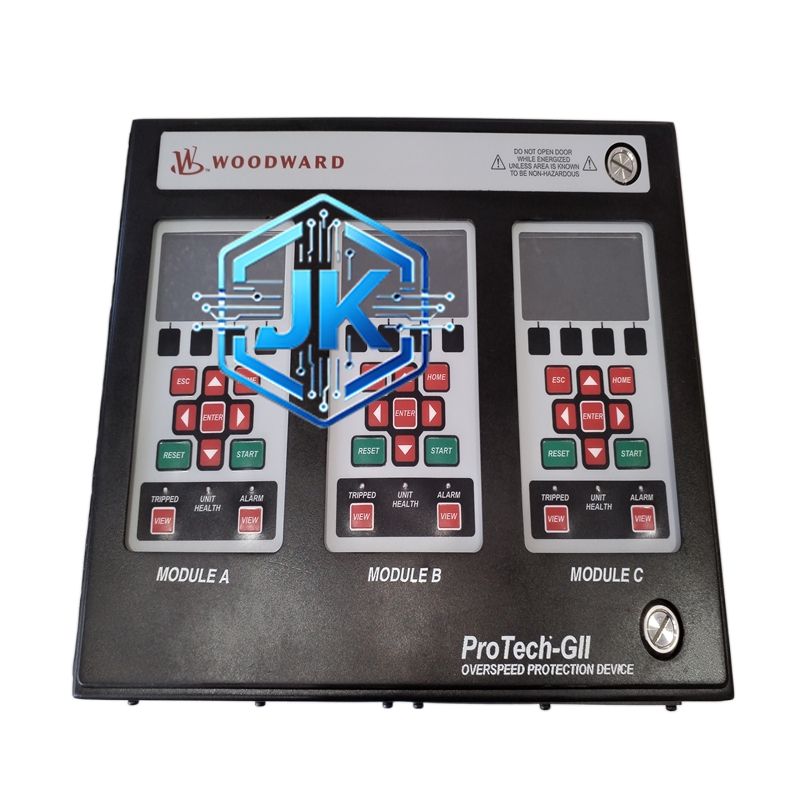

WOODWARD 8237-1597 — 数字式燃气轮机速度/负荷控制器（Speedtron 系列）
技术规格：
- 控制器类型：数字式微处理器控制器（32 位 RISC 架构）
- 控制模式：转速控制（Isochronous / Droop）、等时控制（Isochronous）、功率控制（MW）、温度控制（TAC）
- 转速测量范围：0 至 6000 RPM（可配置）
- 转速测量精度：±0.01% 满量程
- 负荷控制范围：0% 至 110% 额定负荷
- 控制输出：4 至 20mA DC（伺服阀驱动）、继电器输出（开/关）
- 通信接口：RS-485（Modbus RTU）、以太网（可选）
- 输入通道：8 至 16 个模拟量输入（温度、压力、振动等），8 个数字量输入
- 供电电压：24VDC（冗余供电）
- 工作温度：0°C 至 +60°C
- 防护等级：IP54（前面板）
- 尺寸：约 144mm × 192mm × 200mm（DIN 导轨安装型）
- 重量：约 1.2kg
功能特点：
- 完全数字化控制，无模拟漂移，长期运行精度稳定
- 支持转速-负荷切换（Speed-to-Load Transfer），切换过程无扰动
- 内置 PID 调节器，支持自整定功能
- 可编程逻辑控制器（PLC）功能，支持顺序控制和联锁保护
- 前面板 LCD 显示屏，可实时显示转速、负荷、温度等参数
- 支持远程诊断和固件在线升级
- 内置事件记录功能，最多存储 1000 条带时间戳的事件
- 冗余电源输入，单电源故障不影响运行
材质构成：
- 外壳：铝合金压铸 + 粉末涂层（军绿色或灰色）
- 前面板：阳极氧化铝合金 + 聚碳酸酯透明窗口
- PCB：4 层 FR-4 板，表面 conformal coating（三防漆）
- 连接器：军用级 D-Sub 连接器（DIN 41612 标准）
- 接线端子：磷铜镀镍螺钉端子

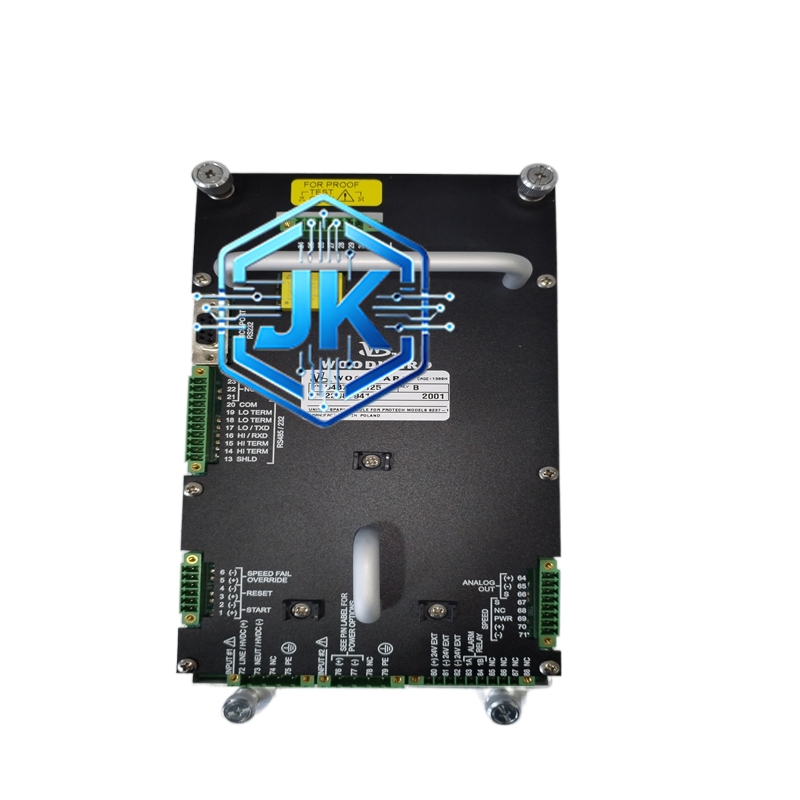

结构特征：
- DIN 导轨安装型，顶部和底部设有标准 DIN 35mm 导轨卡扣
- 前面板设有 LCD 显示屏（128×64 像素）、4 个导航按键、8 个状态 LED
- 顶部设有通信接口（RS-485、以太网）和电源输入端子
- 底部设有 I/O 接线端子排（3 排，每排 32 端子）
- 侧面设有散热通风口
工作原理：
转速信号由磁电式传感器或涡流传感器采集，经信号调理后送入控制器 A/D 转换器。微处理器将实测转速与设定值比较，通过 PID 算法计算控制量，输出 4-20mA 信号驱动伺服阀，调节燃料流量，从而控制机组转速或负荷。负荷控制模式下，控制器根据功率设定值自动调节燃料量，维持功率恒定。
安装要求：
- 安装于 DIN 导轨上，位于控制柜内通风良好处
- 转速传感器信号线使用屏蔽双绞线，屏蔽层单端接地
- 伺服阀输出线使用屏蔽电缆，屏蔽层两端接地
- 电源输入需配置冗余 24VDC 电源
使用注意事项：
- 固件升级需使用 Woodward 专用软件（WINGZ 或 CESAR），通过以太网口在线升级
- 前面板不可在运行中打开（有高压电容）
- 传感器信号线不可与动力电缆平行走线，间距大于 30cm
- 每年至少校准一次转速测量通道
应用场景：
- 工业燃气轮机调速（Solar、GE LM2500 等）
- 蒸汽轮机调速
- 柴油发电机组调速
- 压缩机组调速
