描述

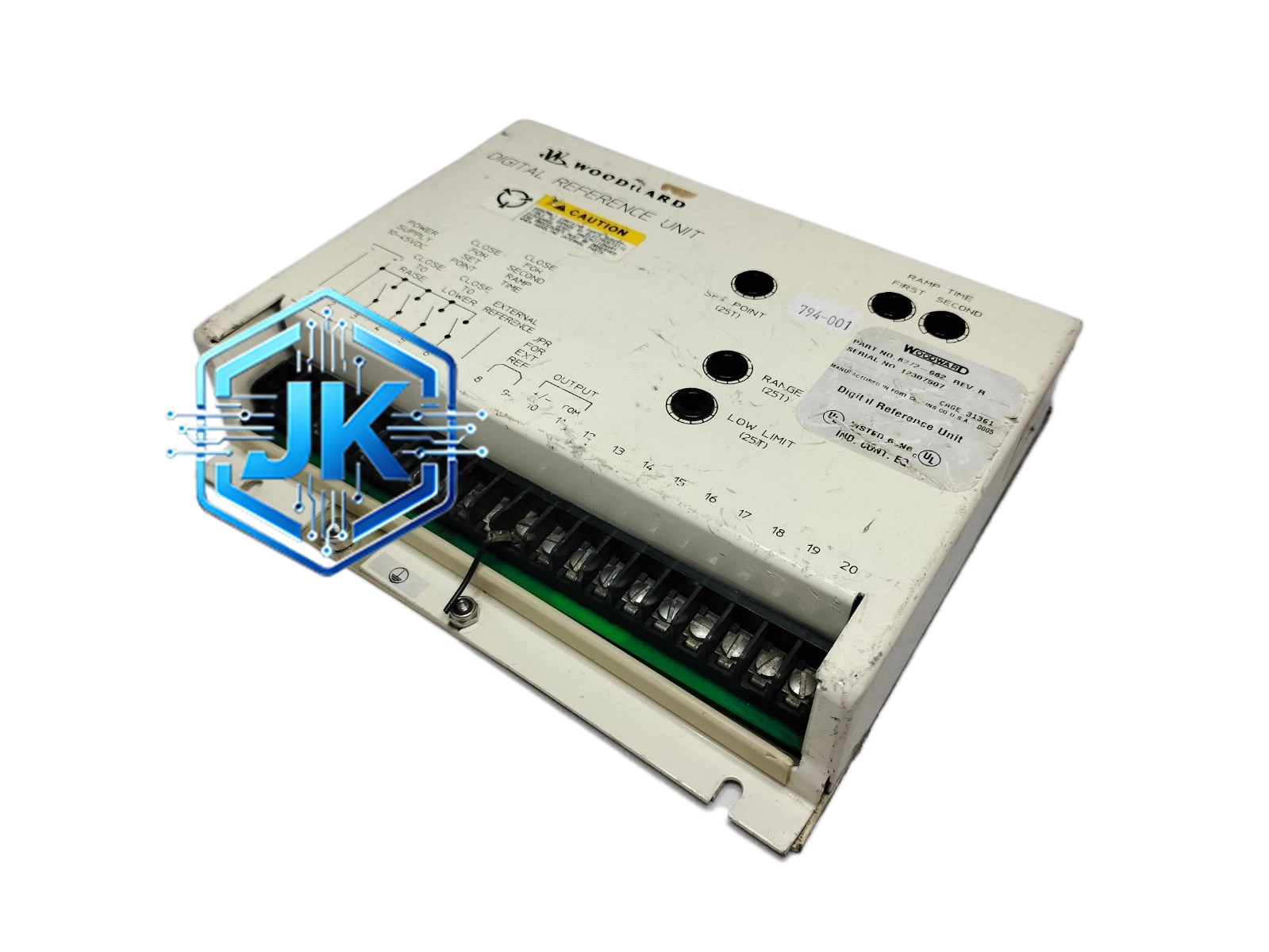

Woodward 8210-018
技术规格：
- 控制模式：等时（Isochronous）/ 有差（Droop）切换
- 转速设定范围：0～3600 RPM（018 版本）
- 输出信号：4～20mA（驱动执行器）
- 供电电源：24VDC
- 转速输入：磁电式传感器（被动式）
- 负荷输入：4～20mA
- 尺寸：约 145mm × 145mm × 90mm
功能特点：
- 纯模拟电路，无软件、无死机风险
- 内置 PID 调节，参数通过电位器硬件设定
- 支持转速/负荷双闭环
- 过速保护、欠速保护
- 面板设有转速表头和设定旋钮
- 极低功耗，小于 5W
- 可靠性极高，MTBF 大于 100000 小时
应用场景：
老旧柴油发电机组控制、小型水泵调速、小型风机调速、备用电源控制。
性能参数：
- 转速控制精度：±0.3%
- 响应时间：小于 150 ms
- 工作温度：-20℃～+60℃
- 防护等级：IP54（前面板）
材质构成：
- 外壳：冷轧钢板，静电喷塑
- 前面板：铝合金拉丝 + 亚克力视窗
- PCB：FR-4 双面板，三防涂层
- 端子：紫铜镀镍
结构特征：
- 面板安装式，开孔 138mm × 138mm
- 前面板设有转速表头、设定旋钮、斜坡时间旋钮、锁定开关、输出指示表头
- 背面设有电源端子、信号端子
工作原理：
磁电式转速传感器输出的交流电压信号经频率-电压转换后，与面板设定的转速参考值比较，偏差信号经模拟 PID 电路运算后输出 4～20mA 控制信号，驱动外部执行器（油动机或电动执行器）调节油门开度，实现转速闭环控制。
安装要求：
- 面板开孔 138mm × 138mm，安装深度不超过 80mm
- 转速传感器气隙 0.5～1.0mm
- 信号线使用屏蔽双绞线
- 接地电阻小于 4Ω
使用注意事项：
- PID 参数需根据被控对象整定，出厂值仅为参考
- 每 12 个月检查一次电位器接触电阻
- 严禁在无转速信号状态下运行，否则输出满度
- 备用电池每 2 年更换一次
