描述

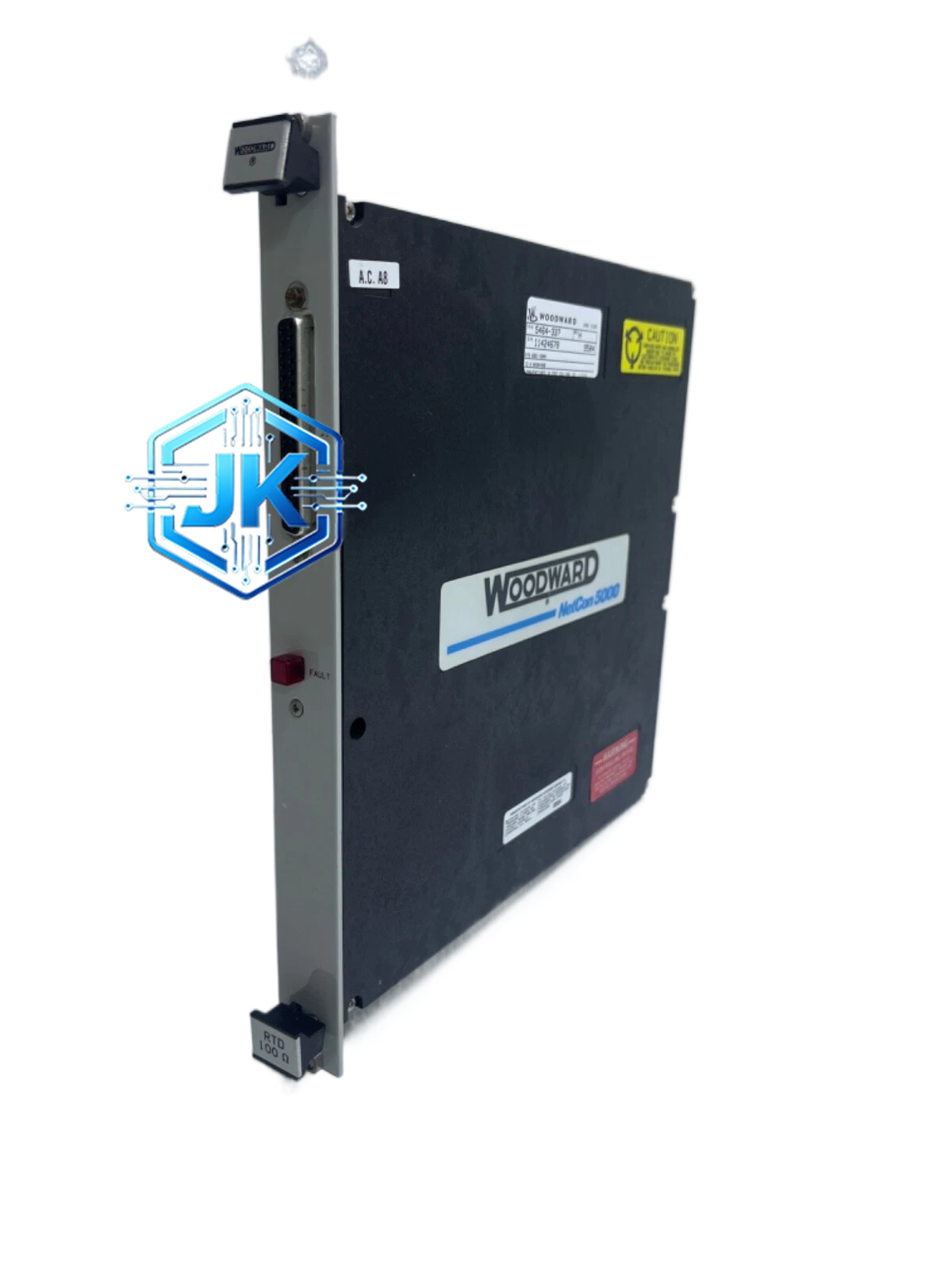

Woodward 5466-354
技术规格：
- 转速输入：磁电式传感器（MPU），频率范围 1-10kHz，也支持霍尔传感器和编码器
- 控制输出：8 路继电器输出 + 4 路 4-20mA 模拟输出 + 2 路 PWM 输出
- 供电电压：24VDC ±10%
- 数字输入：16 路（干接点 / 24VDC / 110VDC 可选）
- 数字输出：8 路（继电器，无源触点，最大 10A/250VAC）
- 模拟输入：8 路（4-20mA / 0-10V / RTD / TC）
- 模拟输出：4 路（4-20mA）
- 通讯接口：双路 RS-485 + CAN 总线，Modbus RTU / Modbus TCP + CANopen
- 防护等级：IP54
- 工作温度范围：-30°C 至 +65°C
- 控制周期：10ms
- 响应时间：小于 50ms
- 功耗：约 10W
功能特点：
- 专用燃气发动机控制逻辑，包括空燃比（AFR）调节、点火正时控制、爆震检测与保护
- 内置加速率限制与减速率限制，防止发动机快速加载导致热应力过大
- 内置温度补偿功能，根据进气温度自动修正空燃比设定值
- 支持多缸点火顺序控制，最多支持 16 缸发动机
- 内置爆震保护功能，当检测到爆震时自动推迟点火正时 2°-5°
- 内置黑启动逻辑，当电网全黑时可自动启动机组并建立电压
- 支持负荷分配，最多 8 台并联
- 支持远程监控与参数修改，可通过 RS-485、CAN 总线或以太网上位机软件配置
- 具备完善的故障自诊断功能，可记录 200 次故障事件
- 支持可编程保护逻辑，用户可自定义跳闸条件
应用场景：
油田伴生气发电站、大型管道压气站燃气轮机驱动、LNG 液化装置燃气发动机、工业大型燃气锅炉、生物质气大功率发电
性能参数：
- 转速调节精度：±0.05% 额定转速
- 空燃比控制精度：±1.5% 设定值
- 点火正时精度：±0.5° 曲轴转角
- 甩负荷转速上升率：小于 8%
- 稳态误差：小于 0.03%
材质构成：
- 外壳：铝合金压铸，表面粉末喷涂，耐盐雾
- 面板：316L 不锈钢
- PCB：覆三防漆，多层板设计
- 端子：铜合金镀镍，接触电阻小于 3mΩ
- 连接器：高可靠性航空插头，抗震 15g
结构特征：
- DIN 导轨安装（35mm）或 19 英寸机架安装（可选）
- 前面板可拆卸
- 端子排插拔式设计，双排布局
- 尺寸约为 300mm × 250mm × 180mm（DIN 导轨版本）
- 重量约 4.0kg
工作原理：
控制器采集转速传感器信号和进气温度、压力、空燃比、爆震等多路信号，经数字 PID 运算后输出控制信号至燃油喷射阀和点火线圈。空燃比回路实时监测排气中的氧含量，调节燃油喷射量以维持最佳空燃比（通常 λ=1.05-1.15）。点火正时回路根据转速和负荷自动计算最优点火时刻，并在检测到爆震时自动推迟点火 2°-5°。所有控制回路形成闭环负反馈，确保发动机在各种工况下稳定运行。PWM 输出可直接驱动电动执行机构的伺服电机。
安装要求：
- 安装在 IP54 及以上防护等级的控制柜内
- 传感器信号线需使用屏蔽双绞线
- 继电器输出负载不超过额定值（10A/250VAC）
- 避免安装在有腐蚀性气体的环境中
- 柜内温度控制在 -10°C 至 +50°C
使用注意事项：
- 首次使用需通过 Woodward 专用配置软件进行参数设置
- 转速传感器安装间隙需严格按照手册要求（通常为 0.5-1.0mm）
- 定期检查继电器触点状态，建议每 2 年更换一次
- 空燃比传感器需每 6 个月校验一次
- 爆震传感器安装位置需避开排气脉动干扰区
