描述

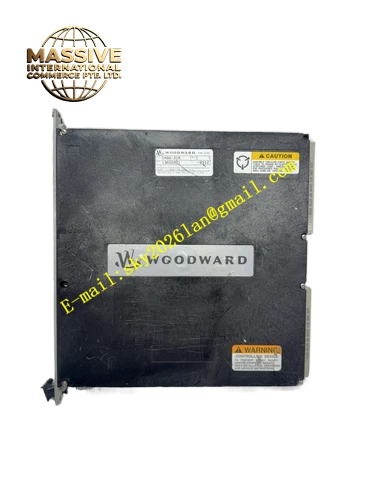

WOODWARD 5466-318
技术规格：
- 品牌： WOODWARD（伍德沃德）
- 型号： 5466-318
- 产品类型： 数字微处理器控制器模块
- 工作电压： 220V AC
- 输出频率： 50Hz
- 处理速度： 50MHz
- 程序容量： 53MB
- 数据容量： 53MB
- 运行环境： 0°C 至 60°C，60%（非冷凝）环境湿度
- 物理规格： 模块式结构，控制室安装，重量约 6.5kg
- 输入接口： 16个触点输入（4个固定，12个可编程）和6个可编程电流输入（4-20mA）
- 输出信号： 0-10V DC 模拟量信号
- 通信接口： RS-232、Ethernet 接口，支持 Modbus 等协议
- 尺寸： 约 15.2 cm × 5.1 cm × 20.3 cm
- 重量： 约 0.7 kg
- 工作温度： -10°C 至 60°C
- 防护等级： IP56
功能特点：
- 转速与负载控制： 通过操作汽轮机的单一抽汽和/或进气，利用分阶段执行器驱动蒸汽进口阀，实现转速和负载的调节。
- 系统优化： 支持多种控制模式，包括转速控制、负载控制、同步控制（等时模式），满足不同工况下的优化需求。
- 实时数据监测与故障诊断： 具备自诊断功能，能够实时监测涡轮机性能数据（如转速、温度、压力），并检测故障发出警报，提高系统可靠性和安全性。
- 数字微处理器技术： 采用高精度算法实现复杂控制逻辑，如临界转速规避、阀门限位，确保系统稳定运行。
- 可编程性： 支持现场编程与灵活配置，菜单驱动软件通过集成在设备正面的操作员控制面板进行操作，面板显示两行文本（每行24个字符），便于参数调整。
应用场景：
- 能源领域： 火力发电厂、燃气轮机发电机组的转速与负载控制，余热发电、工业废气处理中的涡轮机管理。
- 工业领域： 油田驱动设备、管道压缩机的涡轮机控制，工厂蒸汽系统、透平膨胀机的能效优化。
- 适用行业： 石油天然气、石油化工、化工、冶金、造纸印刷、能源、输配电、水利/水处理以及市政锅炉供暖。
性能参数：
- 处理速度： 50MHz。
- 控制精度： 高精度数字信号处理，确保转速、压力等关键参数的调节稳定性。
材质构成：
- 工业级金属外壳。
- 高可靠性印刷电路板（PCB）。
结构特征：
- 紧凑型模块结构，适合控制室安装。
- 带有操作员控制面板，集成两行文本显示屏。
工作原理：
该控制器通过微处理器采集涡轮机的运行参数，根据预设程序进行计算，输出控制信号驱动执行器，调节蒸汽进口阀的开度，从而实现对涡轮机转速和负荷的精确控制。
安装要求：
- 安装于控制室内的控制面板上。
- 确保供电电压稳定在 220V AC。
- 保持控制室环境温度和湿度在规定范围内。
使用注意事项：
- 定期检查显示屏和按键功能。
- 确保程序配置与现场工艺要求一致。
- 避免在强电磁干扰环境中使用。
