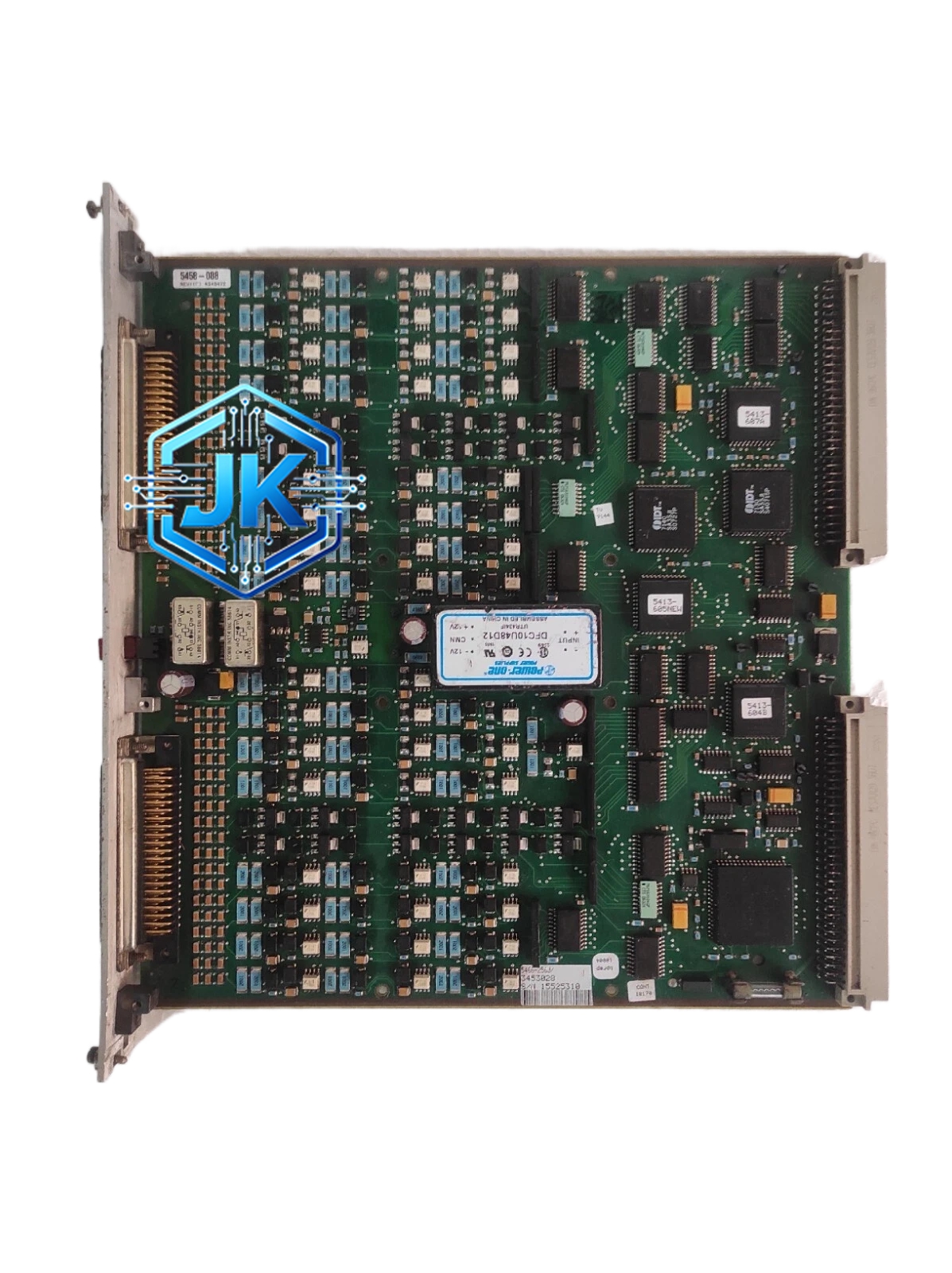

Woodward 5466-256J
技术规格：
- 转速输入：磁电式传感器 / 编码器，频率范围 1-10kHz
- 控制输出：10 路继电器输出 + 6 路 4-20mA 模拟输出
- 供电电压：24VDC ±10% / 110VDC 船用电网可选
- 数字输入：20 路（干接点 / 24VDC / 110VDC 可选）
- 数字输出：10 路（继电器，无源触点）
- 模拟输入：8 路（4-20mA / 0-10V / RTD / 热电偶 / 气体浓度信号）
- 模拟输出：6 路（4-20mA）
- 通讯接口：CAN 总线 + RS-485（Modbus RTU）+ NMEA 2000
- 防护等级：IP56（面板安装）
- 工作温度范围：-25°C 至 +70°C
- 控制周期：10ms
- 响应时间：小于 40ms
- 功耗：约 12W
- 船级社认证：DNV-GL、ABS、CCS、LR、BV、NK
功能特点：
- 专用船用燃气发动机控制逻辑，包括空燃比控制、点火正时控制、爆震检测、双燃料（天然气/柴油）切换控制
- 内置燃气泄漏检测逻辑，当检测到燃气浓度超标时自动切断燃气供应并报警
- 支持双燃料无缝切换，切换时间小于 2 秒
- 内置加速率限制与减速率限制，防止船舶主机快速加减负荷
- 完整的发动机保护：超速、低油压、高水温、高排温、低增压压力、燃气泄漏、火焰失败等 16 项
- 支持 NMEA 2000 船用通信协议
- 支持黑启动逻辑
- 支持负荷分配，最多 4 台发电机并联
- 支持远程监控，可通过船舶局域网查看发动机状态
- 具备完善的故障自诊断功能，可记录 150 次故障事件
应用场景：
LNG 动力船舶主机控制、双燃料商船主机控制、海洋工程平台燃气发电机组、港口拖船燃气动力系统、海军舰艇燃气轮机
性能参数：
- 转速调节精度：±0.05% 额定转速
- 空燃比控制精度：±1.5% 设定值
- 双燃料切换时间：小于 2 秒
- 甩负荷转速上升率：小于 8%
- 稳态误差：小于 0.03%
材质构成：
- 外壳：高强度铝合金压铸，表面硬质阳极氧化 + 船用环氧底漆
- 面板：316L 不锈钢拉丝面板，耐盐雾腐蚀
- PCB 板：覆三防漆，关键芯片底部填充环氧树脂
- 端子：铜合金镀锡，防盐雾腐蚀
- 连接器：船用级航空插头，IP68 防护，抗震 15g
- 密封：氟橡胶 O 型圈，耐海水腐蚀
结构特征：
- 19 英寸标准机架安装（3U 高度）或 DIN 导轨安装（35mm）
- 前面板可完全拆卸
- 端子排为双排插拔式设计
- 尺寸约为 482mm × 178mm × 420mm（19 英寸 3U）
- 重量约 5.8kg
工作原理：
控制器采集转速、空燃比、燃气压力、点火正时、爆震信号、燃气泄漏信号等多路信号，经数字 PID 运算后输出控制信号至燃气阀、点火线圈和燃油喷射阀。双燃料切换逻辑根据船舶航行模式（港内/远航）自动选择燃料类型，切换过程中维持转速稳定。NMEA 2000 通讯模块以 250kbps 速率将发动机数据广播至船舶网络。燃气泄漏检测回路独立于主控制回路运行，当浓度超标时直接切断燃气电磁阀，不受控制器状态影响。
安装要求：
- 安装在船用控制柜内，符合 IEC 60092 标准
- 振动等级小于 0.5g（主机舱）或小于 0.3g（集控室）
- 接地电阻小于 1Ω
- 燃气浓度传感器信号线需使用本安型屏蔽电缆
- NMEA 2000 总线需加 120Ω 终端电阻
- 控制柜需配置船用 UPS（续航不少于 30 分钟）
- 柜内需配置防爆通风口（燃气泄漏检测区域）
使用注意事项：
- 首次上电需进行船级社要求的参数整定
- 燃气泄漏传感器需每 6 个月校验一次
- 双燃料切换参数需根据实际燃料特性整定
- 每 6 个月进行一次保护功能测试（船级社要求）
- 严禁在未断电状态下插拔燃气传感器接线
- 固件升级需通过船用局域网进行
