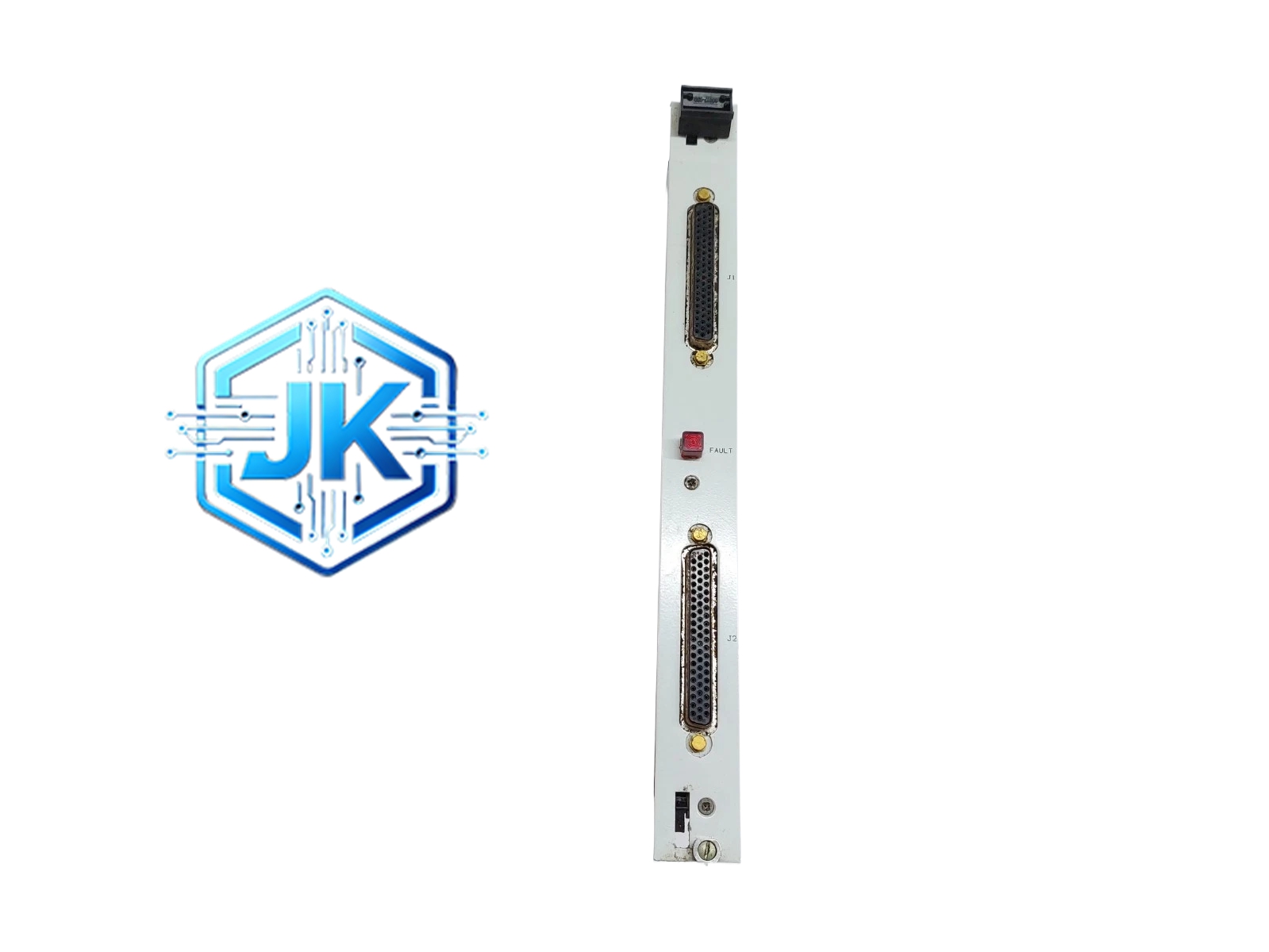

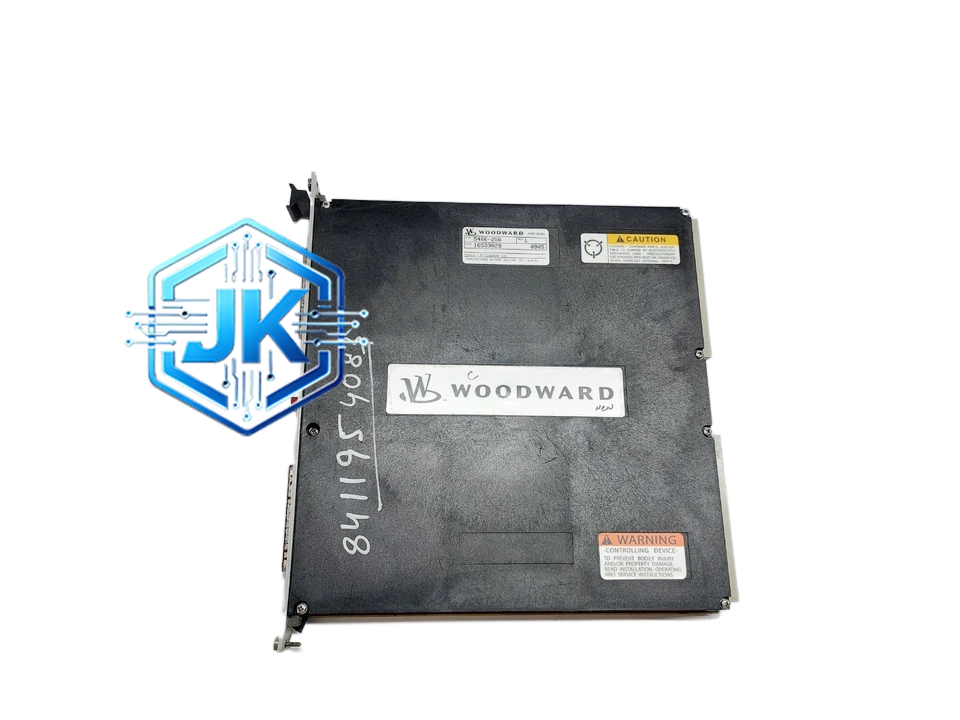

Woodward 5466-256
- 技术规格：
- 转速输入：磁电式传感器，频率范围 1-10kHz
- 控制输出：8 路继电器输出 + 4 路 4-20mA 模拟输出
- 供电电压：24VDC ±10%
- 数字输入：12 路（干接点 / 24VDC 可选）
- 数字输出：8 路（继电器，无源触点，最大 10A/250VAC）
- 模拟输入：6 路（4-20mA / 0-10V / RTD）
- 模拟输出：4 路（4-20mA）
- 通讯接口：RS-485，Modbus RTU
- 防护等级：IP54
- 工作温度范围：-25°C 至 +65°C
- 控制周期：10ms
- 响应时间：小于 50ms
- 功耗：约 8W
功能特点：
- 专用燃气发动机控制逻辑，包括空燃比（AFR）调节、点火正时控制、爆震检测与保护
- 内置加速率限制与减速率限制
- 内置怠速稳定控制（ISC），防止发动机怠速抖动
- 完整的发电机保护：过压/欠压、过频/欠频、逆功率、失磁、过流、接地故障等 10 项保护
- 自动同期并网，合闸角偏差小于 ±3°
- 支持负荷分配，最多 8 台并联
- 支持远程监控与参数修改
应用场景：
油田伴生气发电站、沼气发电站、天然气分布式发电、工业燃气锅炉控制、生物质气发电性能参数：
- 转速调节精度：±0.1% 额定转速
- 空燃比控制精度：±2% 设定值
- 怠速稳定性：±5 RPM
- 甩负荷转速上升率：小于 10%
材质构成：
- 外壳：铝合金压铸，阳极氧化
- 面板：304 不锈钢
- PCB：覆三防漆
- 端子：铜合金镀镍
结构特征：
- DIN 导轨安装（35mm）
- 尺寸约为 280mm × 200mm × 150mm
- 重量约 2.8kg
安装要求：
- 安装在 IP54 及以上防护等级的控制柜内
- 传感器信号线需使用屏蔽双绞线
- 继电器输出负载不超过额定值
使用注意事项：
- 首次使用需通过 Woodward 专用配置软件进行参数设置
- 转速传感器安装间隙需严格按照手册要求
- 空燃比传感器需每 6 个月校验一次
