描述

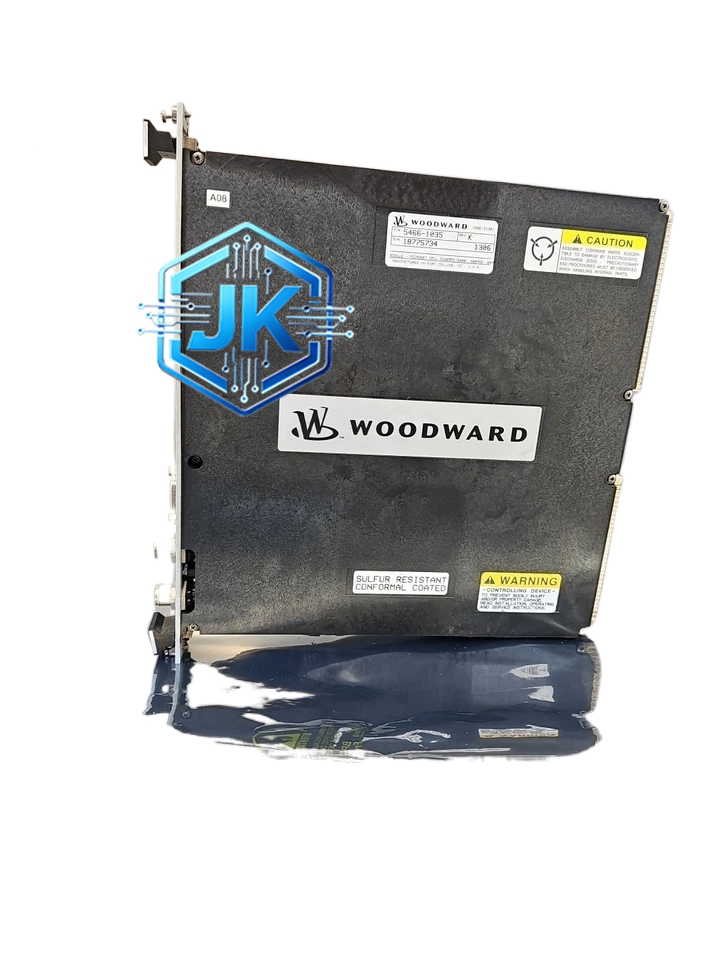

Woodward 5466-1035
技术规格：
- 产品系列：Woodward 5466系列数字式电子调速器（燃气专用）
- 子型号配置：1035（1模拟入 + 0扩展 + 3离散入 + 5离散出）
- 控制功能：气体发动机转速控制、燃气阀管理、点火控制、设备控制
- 运行模式：等时模式、下垂模式、基本负载模式
- 速度传感器输入：MPU、MPS、霍尔效应（自适应）
- 执行器驱动：PWM输出，驱动燃气阀执行器
- 模拟输入：1路4~20mA（转速或燃气压力）
- 模拟输出：1路4~20mA（燃气阀指令）
- 离散输入：3路24V DC开关量输入（启动/停止 + 运行模式选择 + 紧急停机）
- 离散输出：5路继电器驱动输出（燃气阀驱动 + 点火触发 + 3路报警/设备控制）
- 通信接口：RS-232（9针连接器）
- 工作电源：24V DC
- 速度控制精度：±0.25%满量程
- 响应时间：小于50ms
- 工作温度：-40℃ ~ +70℃
- 防护等级：IP20
- 安装方式：DIN导轨或面板安装
- 重量：约0.85kg
- 认证标准：CE认证
功能特点：
- 5466系列最全离散I/O：3路离散输入 + 5路离散输出，可同时控制8个外部设备
- 完整燃气控制功能：燃气阀时序控制、点火控制、燃气压力保护、扭矩限制
- 紧急停机输入：第3路离散输入专用于紧急停机，确保安全
- 3路报警输出：5路离散输出中包含3路报警输出，可驱动报警灯、蜂鸣器等
- 自适应速度感应
- 三种运行模式
- 软负载转移
- 故障数据记录
- 远程速度/负载设定
应用场景：
- 中小型燃气发电机组（需多路报警和设备控制）
- 需要紧急停机功能的气体发动机
- 沼气发电站（需多路设备联锁控制）
- 煤层气发电（需完整报警系统）
- 任何需要最多离散I/O的气体发动机控制场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 模拟输入 | 1路 4~20mA |
| 离散输入 | 3路 24V DC |
| 离散输出 | 5路继电器 |
| 模拟输出 | 1路 4~20mA |
| 速度精度 | ±0.25% FS |
| 响应时间 | <50ms |
| 电源 | 24V DC |
| 工作温度 | -40℃ ~ +70℃ |
| 防护等级 | IP20 |
| 通信 | RS-232 |
| 重量 | 约0.85kg |
材质构成：阻燃ABS外壳，FR-4 PCB，数字调速ASIC，光耦隔离电路，5路继电器驱动电路（每路含续流二极管），点火驱动电路，弹簧端子排，LED指示灯。因5路继电器，电路板面积大于031和1002。
结构特征：紧凑型半槽DIN导轨模块，前面板RS-232端口、LED指示灯、端子块（1路模拟I/O + 3路离散入 + 5路离散出），后面板DIN导轨卡扣。端子块为5466系列中最大的。
工作原理：与5466-031一致，通过1路模拟输入采集转速或燃气压力，通过3路离散输入接收启动/停止/紧急停机信号，计算燃气阀指令，同时通过5路离散输出控制燃气阀、点火变压器、3路报警设备等。
安装要求：
- 与5466-031一致
- 5路离散输出线需使用独立屏蔽线
- 紧急停机输入线必须使用硬接线，不可通过软件取消
- 继电器输出负载总电流不超过各通道额定值
使用注意事项：
- 3路离散输入需在配置软件中分别设置功能（启动/模式选择/紧急停机）
- 5路离散输出需逐一设置功能（燃气阀/点火/报警1/报警2/设备控制）
- 紧急停机功能为硬件级保护，配置软件中不可禁用
- 其余与5466-031一致
