描述

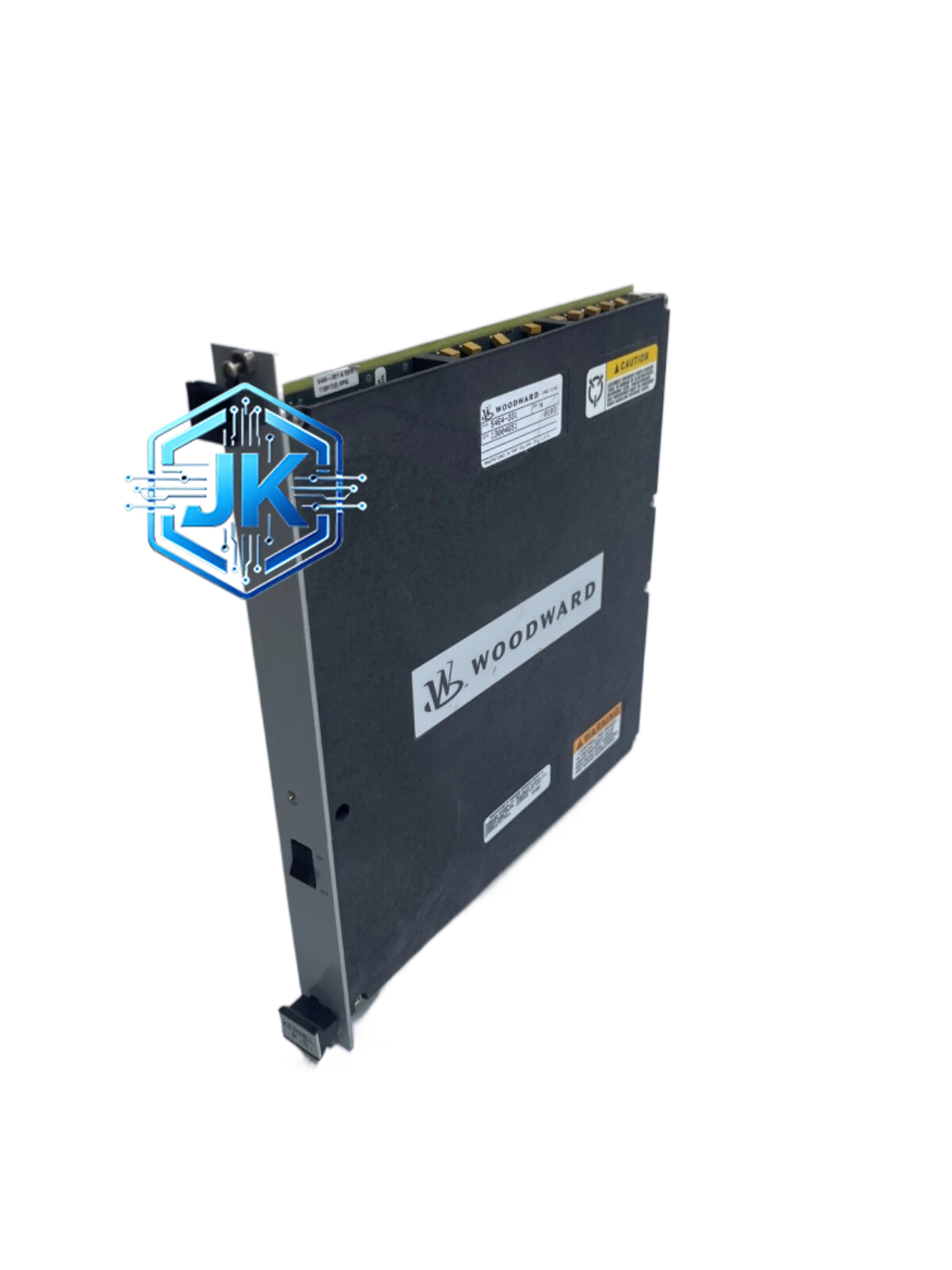

Woodward 5464-331
技术规格：
- 供电电压：24V DC（18～32V DC宽范围）
- 转速输入：磁电式传感器，频率范围0～10kHz
- 控制输出1：4～20mA模拟量，最大负载750Ω
- 控制输出2：PWM脉冲，最大驱动电流500mA
- 转速控制精度：±0.25%（稳态）
- 转速不等率（Droop）：0%～10%连续可调
- 响应时间：≤100ms
- 通信接口：RS-485 Modbus RTU（部分版本无通信接口）
- 开关量输入：2路无源干接点
- 开关量输出：1路继电器输出
- 工作温度：-20℃～+70℃
- 防护等级：IP54（前面板）
- 尺寸：约120mm × 70mm × 90mm
- 重量：约0.4kg
- 面板开孔：114mm × 57mm
功能特点：
- 体积小巧：比标准版缩小30%，面板开孔仅需114mm × 57mm，适合狭小控制柜
- 全数字PID控制：与标准版相同的PID算法，控制精度无损失
- 三按键操作：前面板仅有上、下、确认三个按键，所有参数通过菜单导航设定
- LED状态指示：电源（绿）、运行（绿）、报警（红）、传感器（黄）四色LED
- 内置保护：超速保护、欠速保护、传感器故障检测、执行器反馈丢失检测
- 掉电保持：参数存储在EEPROM中，断电不丢失
- 增益可调：比例增益和积分增益可通过按键现场调整
结构特征：
- 外壳为阻燃ABS工程塑料
- 前面板配有3个按键、4个LED、2位7段数码管
- 背部为2排接线端子排，共20个接线位
- 底部配有DIN导轨卡扣
安装要求：
- 面板开孔110mm × 53mm，开孔边缘去毛刺
- 传感器信号线使用屏蔽双绞线
- 控制器背部留出至少20mm散热空间
使用注意事项：
- 由于体积紧凑，散热空间有限，不可安装在密封柜体内
- PWM输出驱动能力为500mA，仅适用于中小型执行器，大功率执行器需外接伺服放大器
- 通信版本需确认波特率与上位机一致
应用场景：
船用辅机（海水泵、风机、小型发电机）、小型柴油发电机组（50kW～200kW）、压缩机组、OEM配套控制柜
