描述

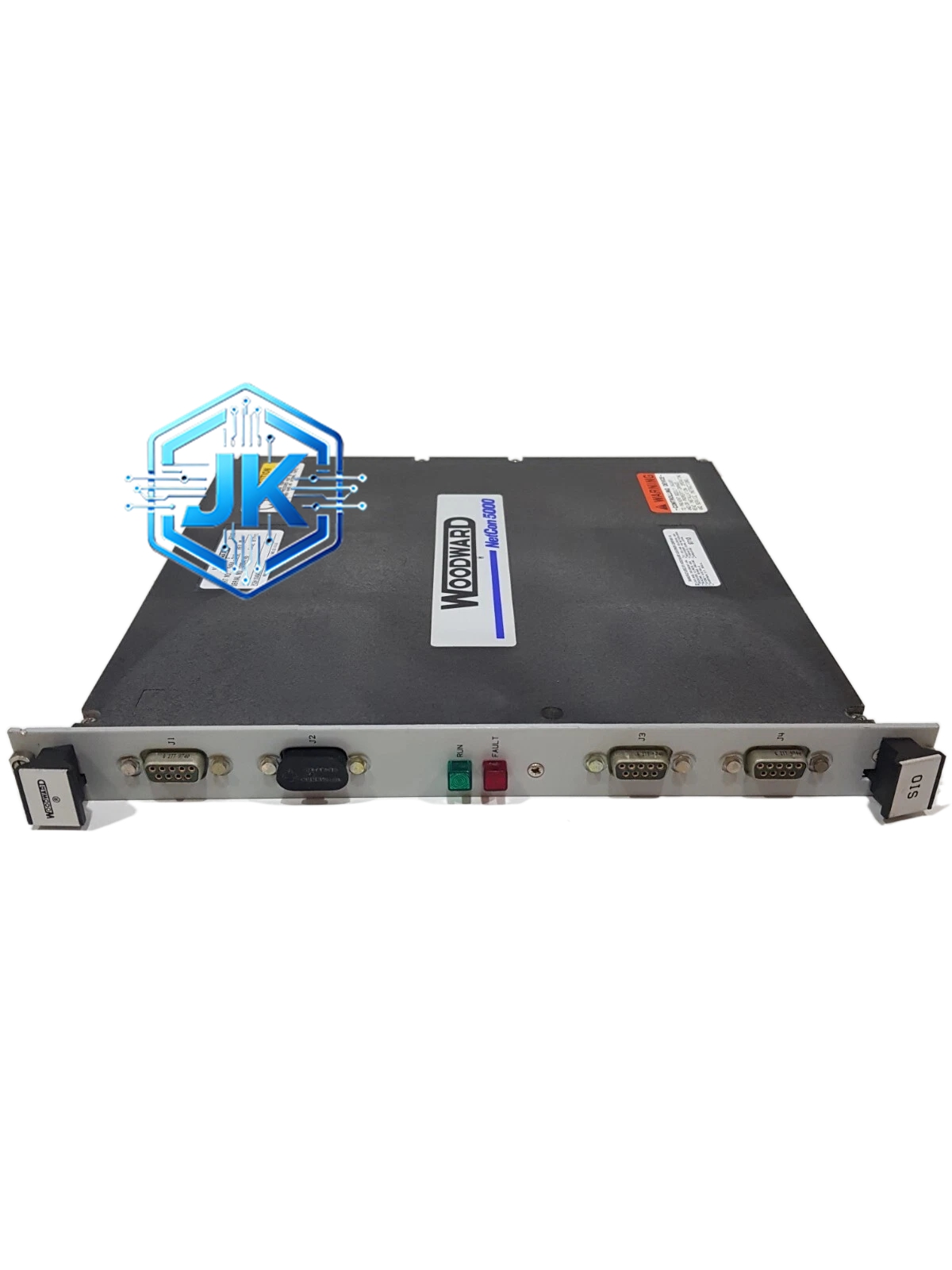

Woodward 5464-213
技术规格
- 控制转速范围：1000~6000 rpm
- 燃油计量精度：±1.5% 额定流量
- 控制输出：PWM + 4~20mA 双输出
- 供电电压：24V DC 或 115V AC（可选）
- 保护功能：超速、熄火、燃气低压、润滑油低压、振动高
- 通信接口：Modbus RTU（RS-485），可选 CAN 总线
- 显示：128×64 LCD，带蓝色背光
- 工作温度：-20℃ ~ +70℃
- 防护等级：IP54
功能特点
- 四合一集成：转速控制 + 燃油计量 + 安全保护 + 故障诊断，一个模块替代传统 4 个独立设备
- 内置燃气阀驱动电路，可直接驱动电磁阀（无需外置伺服放大器）
- 支持转速设定值远程修改（通过 Modbus）
- 内置事件记录，可存储最近 50 条故障
- 支持燃气/柴油双燃料模式切换
- 具备振动监测接口，可接入振动传感器实现振动保护
- 模块化设计，控制板和功率板可分离更换
应用场景
- 中小型燃气轮机（1~5 MW）
- 工业燃气发动机（天然气/沼气/煤层气）
- 分布式能源站
- 油气田燃气驱动压缩机
性能参数
| 参数名称 | 数值 |
|---|---|
| 转速范围 | 1000~6000 rpm |
| 燃油计量精度 | ±1.5% |
| 控制输出 | PWM + 4~20mA |
| 保护功能 | 超速、熄火、燃气低压、润滑油低压、振动高 |
| 通信 | Modbus RTU + CAN（可选） |
| 工作温度 | -20℃ ~ +70℃ |
| 防护等级 | IP54 |
| 重量 | 约 1.5 kg |
| 尺寸 | 160mm × 120mm × 80mm |
材质构成
- 外壳：压铸铝合金，阳极氧化处理（深灰色）
- PCB：4 层 FR-4 板，沉金工艺，三防漆涂覆
- 端子：弹簧夹紧式，紫铜镀锡
- LCD：FSTN 液晶，带 LED 背光
- 内部散热：铝合金翅片 + 自然对流散热
结构特征
- DIN 导轨安装，宽度 4 模块
- 前面板：LCD 屏 + 4 键 + 旋钮
- 背面 3 排端子：电源（上）、输入信号（中）、输出控制（下）
- 顶部：RS-485 口 + CAN 口（可选）
- 侧面：USB 口（参数备份）
工作原理
FCU 内部微控制器采集转速信号（MPU）、燃油压力信号、燃气压力信号、润滑油压力信号、振动信号，经数字 PID 运算后输出 PWM 信号控制燃油电磁阀开度，同时输出 4~20mA 信号至燃气调节阀。所有保护信号独立于主控制回路，采用硬件比较器实现，响应时间 < 20ms。当任一保护条件触发时，FCU 立即切断燃油电磁阀并发出报警信号。
安装要求
- 安装于控制柜内，保证通风散热，柜内温度不超过 50℃
- 传感器电缆使用屏蔽双绞线，与动力电缆分开布线
- 接地电阻 ≤ 4Ω，传感器屏蔽层单端接地
- 燃油电磁阀电缆截面积不小于 2.5mm²
使用注意事项
- 首次上电需进行全面参数初始化，包括转速范围、保护阈值、PID 参数等
- 每季度备份一次参数至 U 盘
- 燃油电磁阀线圈不得长时间通电（超过 30 分钟），会导致线圈过热
- 振动传感器安装需保证刚性连接，松动会导致误报
- 固件升级需使用 Woodward 专用工具，严禁在运行中操作
