描述

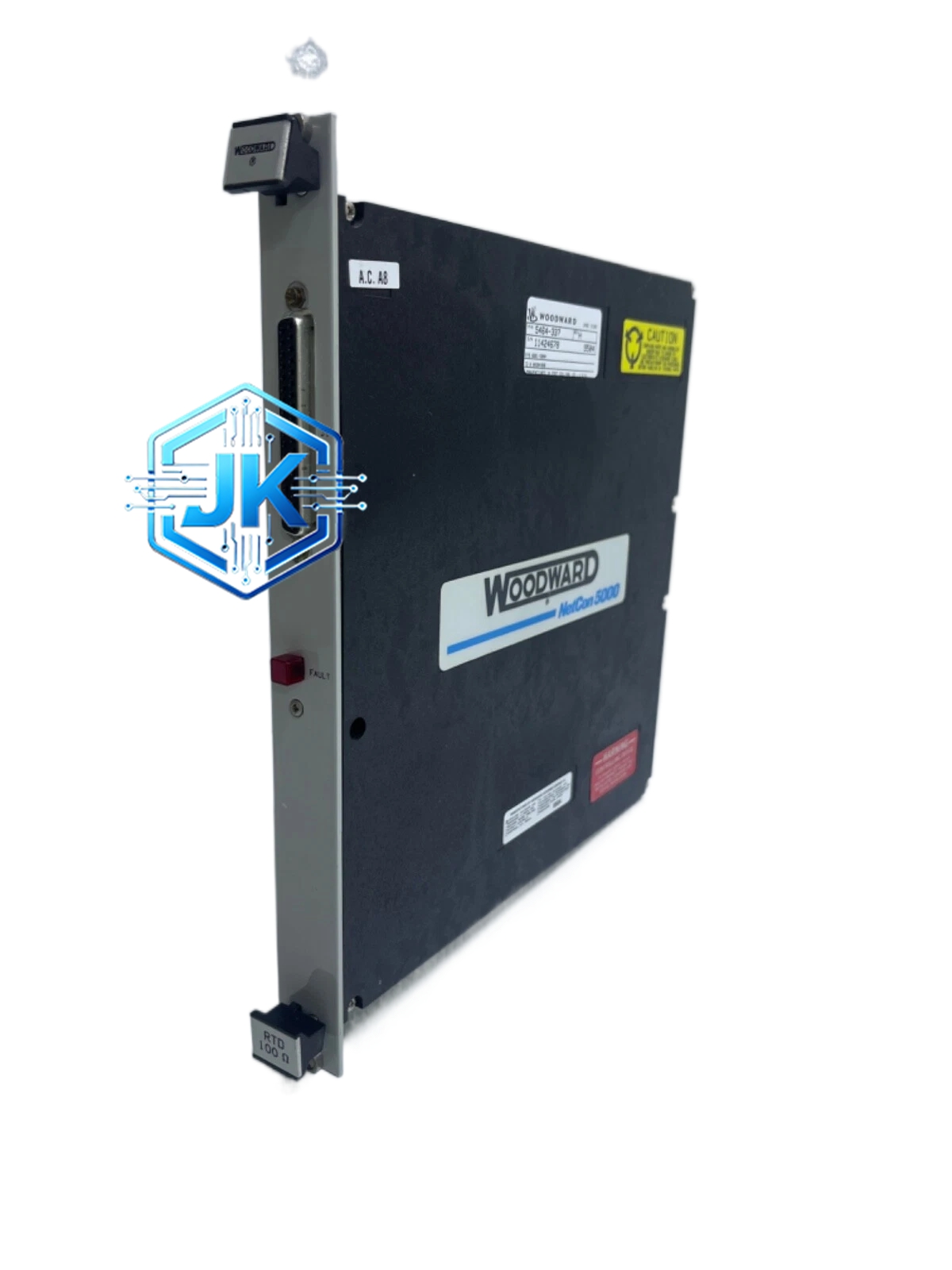

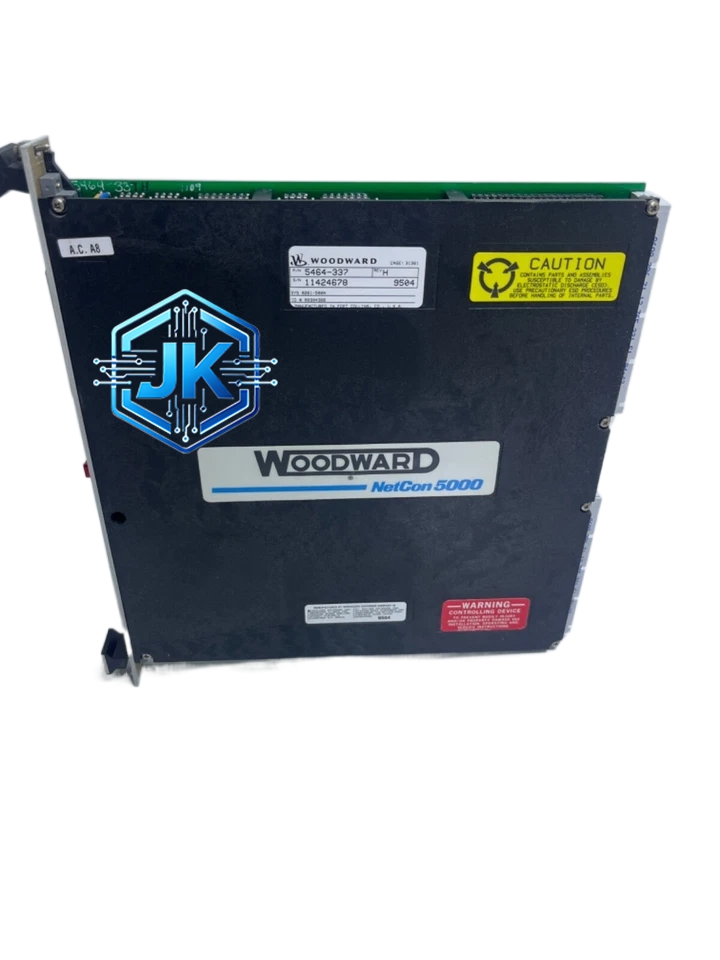

Woodward 5464-212
技术规格：
- 转速输入：磁电式 / 霍尔式 / 编码器，1-10kHz
- 控制输出：±25mA 伺服阀驱动 + 8 路继电器输出
- 供电电压：24VDC ±10%
- 数字输入：16 路（干接点 / 24VDC / 110VDC 可选）
- 数字输出：8 路（继电器，无源触点）
- 模拟输入：6 路（4-20mA / 0-10V / RTD）
- 模拟输出：2 路（4-20mA）
- 通讯接口：RS-485，Modbus RTU / Modbus TCP
- 防护等级：IP54
- 工作温度：-25°C 至 +65°C
- 控制周期：10ms
- 响应时间：小于 50ms
- 功耗：约 8W
功能特点：
- 支持 S 曲线加速/减速控制
- 内置黑启动逻辑
- 可编程保护参数多达 32 组
- 支持双转速传感器冗余输入，切换时间小于 100ms
- 支持负荷分配功能，多台并联时按比例分配
- 内置事件记录 200 条
- 支持远程固件升级
- 支持与 DCS 系统集成
应用场景：
燃气-蒸汽联合循环电站、海上石油平台燃气轮机、工业驱动压缩机、分布式能源微电网
性能参数：
- 转速调节精度：±0.1% 额定转速
- 负荷调节精度：±0.5% 额定负荷
- 甩负荷转速上升率：小于 8%
- 稳态误差：小于 0.05%
材质构成：
- 外壳：铝合金压铸，阳极氧化
- 面板：304 不锈钢
- PCB：覆三防漆
- 端子：铜合金镀镍
- 连接器：航空插头，抗振动 10g
结构特征：
- DIN 导轨安装（35mm）
- 前面板可拆卸
- 端子排双排设计
- 尺寸约 280mm × 200mm × 150mm
- 重量约 2.8kg
工作原理：
与 5464 基础版一致，增强之处在于双冗余转速输入和黑启动逻辑。黑启动时先启动辅机，再点火，待频率稳定后合闸并网。
安装要求：
- Modbus 通讯终端电阻 120Ω
- 双转速传感器安装间隙一致
- 建议配置 UPS 供电
- 接地电阻小于 4Ω
使用注意事项：
- 黑启动参数需单独整定
- 负荷分配需多台参数一致
- 模拟量与数字量信号线分开走线
