描述

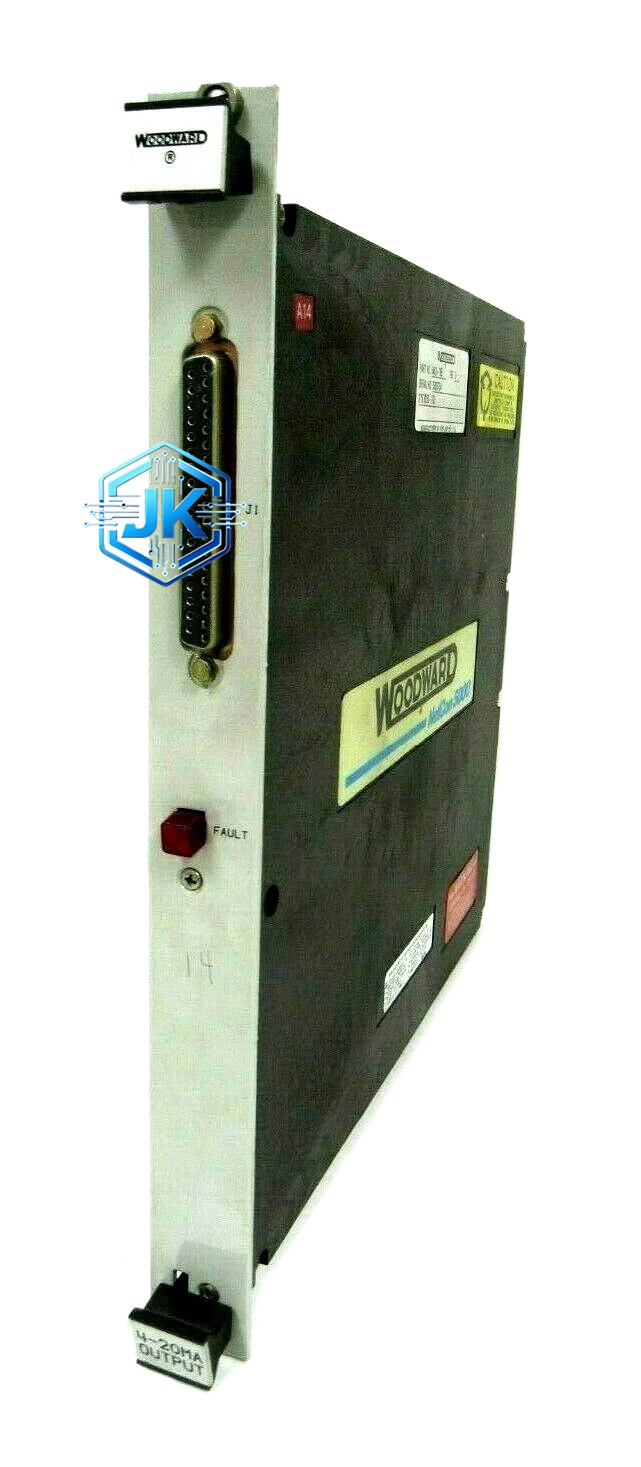

Woodward 5463-786
技术规格：
- 供电电压：24V DC（工作范围18V～32V DC，纹波≤50mV）
- 转速输入：磁电式传感器，频率范围0～10kHz，信号幅值≥0.5V AC，输入阻抗10kΩ
- 控制输出：4～20mA模拟量电流输出（驱动执行器）+ PWM脉冲输出（可选）
- 转速控制精度：±0.25%额定转速
- 稳态转速波动：≤±0.1%额定转速
- 响应时间：≤100ms（从负载突变到转速稳定）
- PID调节：数字PID，比例增益、积分时间、微分时间均可独立调整
- 工作温度：-25℃～+70℃（存储温度-40℃～+85℃）
- 防护等级：IP56（正面板全密封，可水冲洗）
- 船级认证：DNV、ABS、CCS、BV、LR、NK、KR等主要船级社型式认可
- 振动等级：满足MIL-STD-810G振动标准
- 盐雾等级：满足MIL-STD-810G盐雾测试，500小时无腐蚀
- 电磁兼容：满足IEC 61000-6-2工业级、IEC 61000-6-4船用级
- 尺寸：约144mm × 144mm × 80mm（面板安装）
- 重量：约0.8kg
功能特点：
- 等时/下垂双模式：等时模式保持恒定转速，下垂模式实现多机并联时负荷自动分配
- 负荷限制设定：支持最大负荷百分比设定（0%～100%），防止发动机过载
- 超速保护：设定值可调（通常115%额定转速），触发后立即切断燃油执行器
- 欠速保护：转速低于设定值（通常85%额定转速）时报警并执行停机
- 传感器故障检测：转速信号丢失超过3秒自动停机保护
- 执行器反馈检测：确认执行器实际位置与指令一致，偏差超过10%时报警
- 数字PID自动调谐：根据发动机特性自动计算最佳PID参数
- LED状态指示：电源、运行、故障、超速四色LED，直观显示运行状态
- 前面板按键：可现场修改关键参数（转速设定、增益等）
结构特征：
- 外壳：压铸铝合金外壳，表面环氧树脂喷涂，耐盐雾腐蚀
- 前面板：全密封IP56设计，配有四色LED指示灯和四个功能按键
- 接线端子：防松螺钉端子，线径适用范围0.5mm²～2.5mm²
- 安装方式：面板嵌入式安装，开孔尺寸144mm×144mm
- 散热：自然对流散热，内部无风扇，零噪音运行
工作原理：
调速器接收磁电式转速传感器的交流信号，经内部频率/电压转换电路将其转换为与转速成正比的直流电压，再经A/D转换后与设定转速比较，通过数字PID算法计算出控制量，最终以4～20mA电流信号输出至燃油执行器，驱动伺服电机带动燃油齿条移动，从而调节发动机供油量，使转速稳定在设定值。
应用场景：
船舶主推进柴油机、船舶辅机（发电机、泵浦、压缩机）、海上石油平台柴油机组、海军舰艇动力系统
安装要求：
- 面板开孔尺寸严格按144mm×144mm执行，安装深度≥80mm
- 转速传感器安装间隙0.5mm～1.5mm，齿顶与传感器端面平行度≤0.1mm
- 信号线使用屏蔽双绞线，屏蔽层单端接地
- 执行器供电线与信号线间距≥15cm，避免干扰
- 安装位置远离高温热源和强振动源
使用注意事项：
- 首次上电需进行零位和满位校准，建议使用Woodward专用软件
- 船用环境下每6个月检查一次接线端子紧固情况
- 盐雾环境建议每年清洗一次前面板
- 参数修改需输入操作员密码，工程师密码用于高级设置
