描述

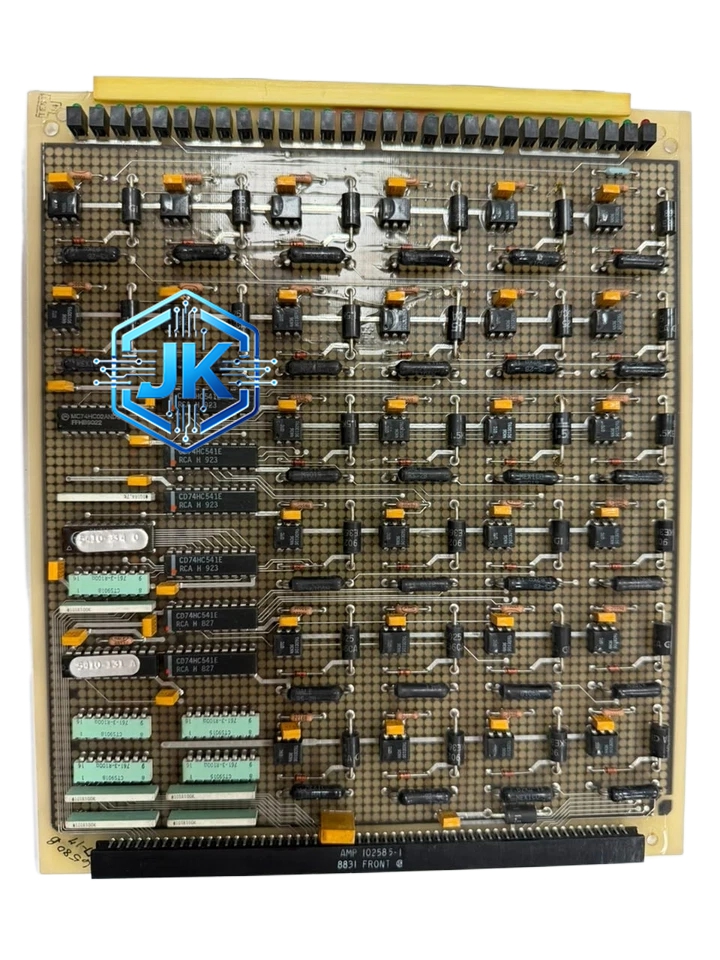

Woodward 5462-757
技术规格：
- 转速输入：磁电式传感器（MPU），频率范围 1-10kHz，也支持霍尔传感器和编码器
- 控制输出：4-20mA 模拟输出（驱动气动定位器）+ 6 路继电器输出（无源触点，5A/250VAC）
- 供电电压：24VDC ±10%
- 数字输入：10 路（干接点 / 24VDC 可选）
- 数字输出：5 路（继电器，无源触点）
- 模拟输入：4 路（4-20mA / 0-10V / RTD）
- 模拟输出：2 路（4-20mA）
- 通讯接口：RS-485，支持 Modbus RTU 协议
- 防护等级：IP54（面板安装）
- 工作温度范围：-25°C 至 +65°C
- 控制周期：15ms
- 响应时间：小于 60ms
- 功耗：约 5.5W
功能特点：
- 内置自适应 PID 调节算法，支持自动调谐
- 具备甩负荷保护和超速保护双重保护
- 支持转速控制与压力控制双模式自由切换
- 内置加速率限制与减速率限制，防止执行机构快速动作
- 支持温度补偿功能，根据环境温度自动修正设定值
- 支持远程监控与参数修改（RS-485）
- 具备完善的故障自诊断功能，可记录最近 50 次故障事件
- 支持阀门在线试验功能
- 支持模拟量与数字量混合输入
应用场景：
天然气管线进气导叶控制、工业燃气轮机进气控制、化工流程气动阀门控制、燃气锅炉风门控制、油田气田集气站压力调节
性能参数：
- 转速调节精度：±0.1% 额定转速
- 负荷调节精度：±1% 额定负荷
- 甩负荷转速上升率：小于 9%
- 稳态误差：小于 0.05%
材质构成：
- 外壳：铝合金压铸，阳极氧化处理
- 面板：304 不锈钢拉丝面板
- PCB：覆三防漆
- 端子：铜合金镀镍，插拔式设计
- 连接器：军规航空插头，抗震 10g
结构特征：
- DIN 导轨安装（35mm）
- 前面板可快速拆卸
- 端子排模块化插拔式设计
- 尺寸约为 260mm × 190mm × 140mm
- 重量约 2.2kg
工作原理：
控制器采集转速传感器信号，与设定值比较后经 PID 运算输出 4-20mA 信号至气动定位器。定位器根据电流大小调节气源压力，驱动气动执行机构（薄膜或活塞）动作，从而控制进气导叶或阀门开度。整个过程形成闭环负反馈控制，确保转速或压力稳定在设定值。
安装要求：
- 安装在振动小于 0.5g 的控制柜内
- 气源管路需加装过滤减压阀
- 接地电阻小于 4Ω
- 信号线使用屏蔽电缆，屏蔽层单端接地
使用注意事项：
- 气源压力需稳定在 0.4-0.7MPa
- 定期校验气动定位器零点
- 通讯线终端电阻需在总线两端各加 120Ω
- 首次上电需进行参数初始化
