描述

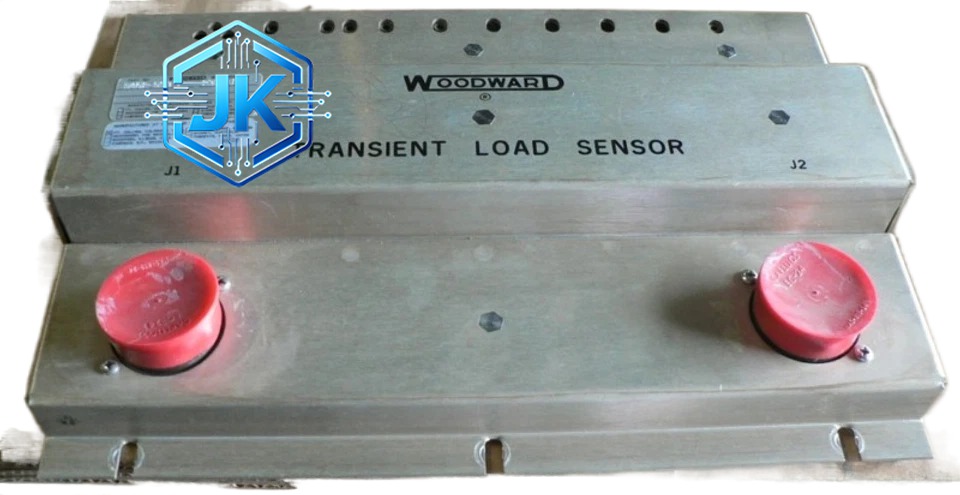

Woodward 5462-599F
技术规格：
- 品牌： Woodward（伍德沃德）
- 型号： 5462-599F
- 输出类型： 交流正弦波
- 感应距离： 0.5mm – 1.5mm
功能特点：
- 宽频响范围： 能够准确捕捉从盘车到超速的全范围转速。
- 耐高温设计： 适合安装在发动机或透平的高温区域。
- 无源输出： 无需外部供电，自身产生感应电动势。
应用场景：
配合 Woodward ProTech 203 超速保护系统、505 控制器及各类机械液压调速器使用，广泛用于汽轮机、燃气轮机和大型柴油发电机组。
性能参数：
- 输出幅值： 在 1000 RPM 时 > 5V p-p
- 线圈电阻： 约 200 – 300 欧姆
- 工作温度： -40°C 至 +150°C
材质构成：
外壳采用不锈钢无缝管，内部线圈采用耐高温漆包线，磁芯采用高导磁率稀土永磁材料。
结构特征：
圆柱形螺纹安装结构，尾部带有航空插头或铠装屏蔽电缆，抗电磁干扰能力极强。
工作原理：
当测速齿轮的齿顶和齿槽交替经过传感器端面时，引起传感器内部磁路磁阻的周期性变化，从而在线圈中感应出与转速成正比的交流电压信号。
安装要求：
安装时必须严格保证传感器端面与测速齿轮齿顶的气隙在规定范围内；必须使用屏蔽电缆。
使用注意事项：
避免在强磁场附近安装；接线时注意极性（虽然是无源，但双通道系统需保持相位一致）；定期检查气隙是否因轴承磨损而改变。
