描述

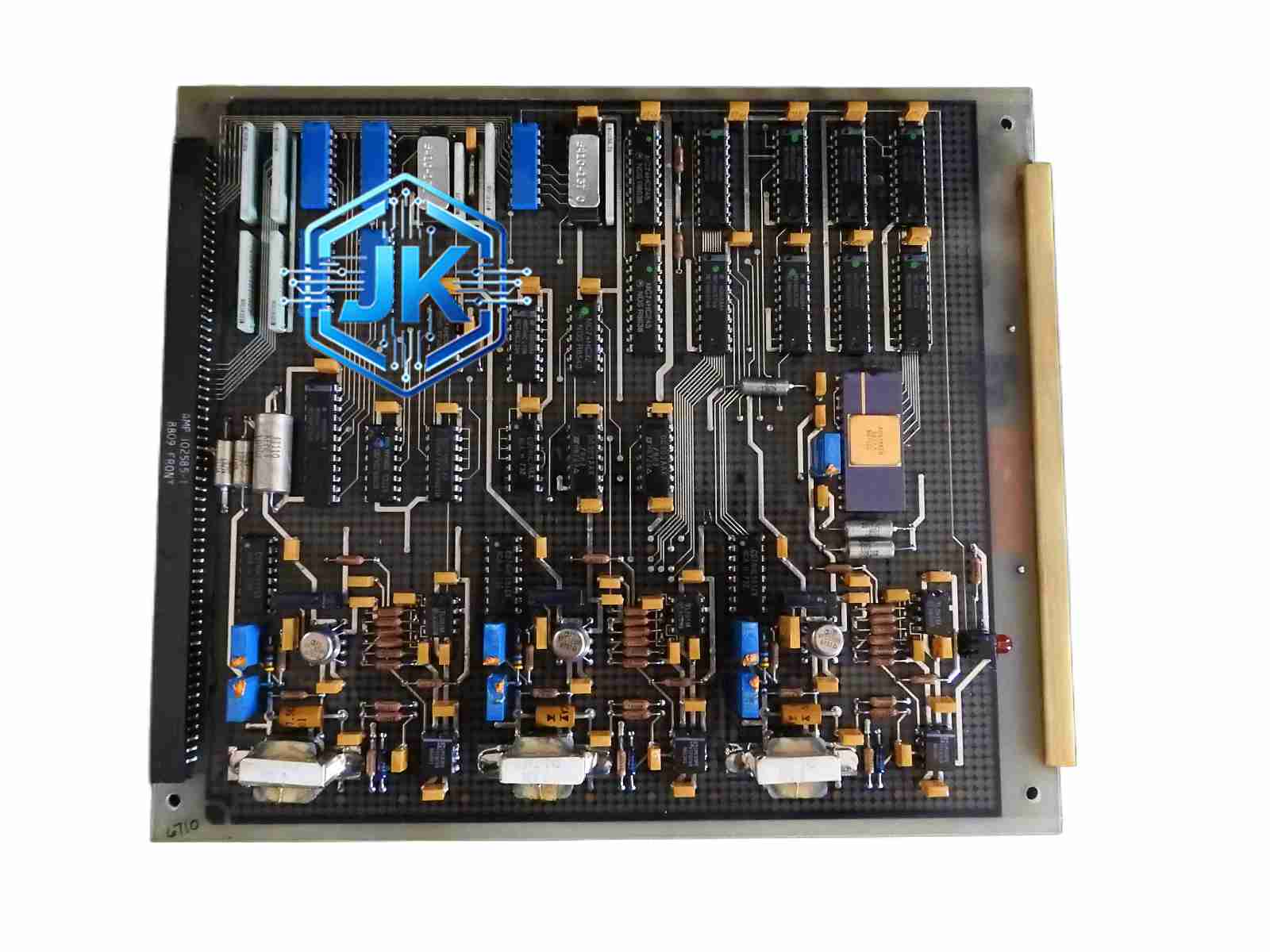

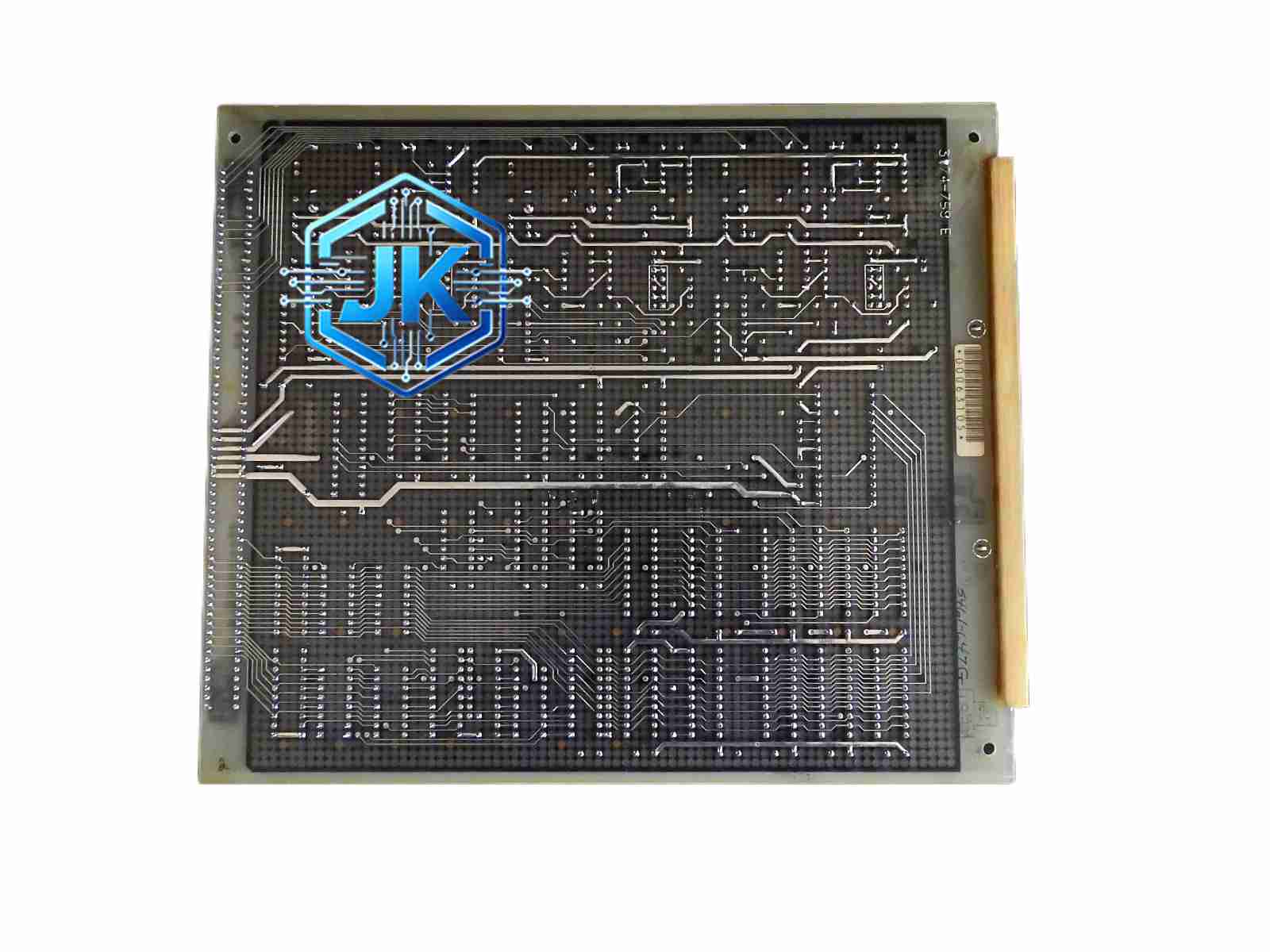

Woodward 5461-647
- 主要参数：
- 电源输入：24 V DC（18–32 V）或 100–240 V AC 50/60 Hz（依版本）
- 伺服输出：最大 ±200 mA DC（定位式）或 0–200 mA（单向）
- MPU 输入阻抗：≈20 kΩ；灵敏度设定 High/Low（对应 MPU 输出 ≥50 mV p-p 或 ≥10 mV p-p）
- 模拟量 I/O：4–20 mA（250 Ω 取样电阻内置），AI 隔离 ≥500 V
- 端子形式：可拔插欧式端子排
- 应用： 505（8405-307）及 505E（8408-921 / 8408-0922D）内部核心接口——更换时须复制 DIP 开关设置及接线标号。
- 安装注意：
- 断电后拍下旧板端子位置照片 → 拔出 CPU 板 → 拆 4 颗固定螺丝 → 换新版 → 复原端子 → 插回 CPU 板
- 严格复制 DIP 开关：伺服类型设错（例：825 需用 ±200 mA 定位式却设为 0–200 mA）→ 阀位会异常（中点对应 50 % 而非 0 %）
- 上电检查 PSU LED 绿灯 → 确认 CPU 板读取原参数（NVRAM 存于 CPU 板，通常不需重下载除非 CPU 也更换）
- 注意： 此板为静电敏感件，佩戴防静电腕带操作；端子扭矩推荐 0.5–0.6 N·m。
