描述

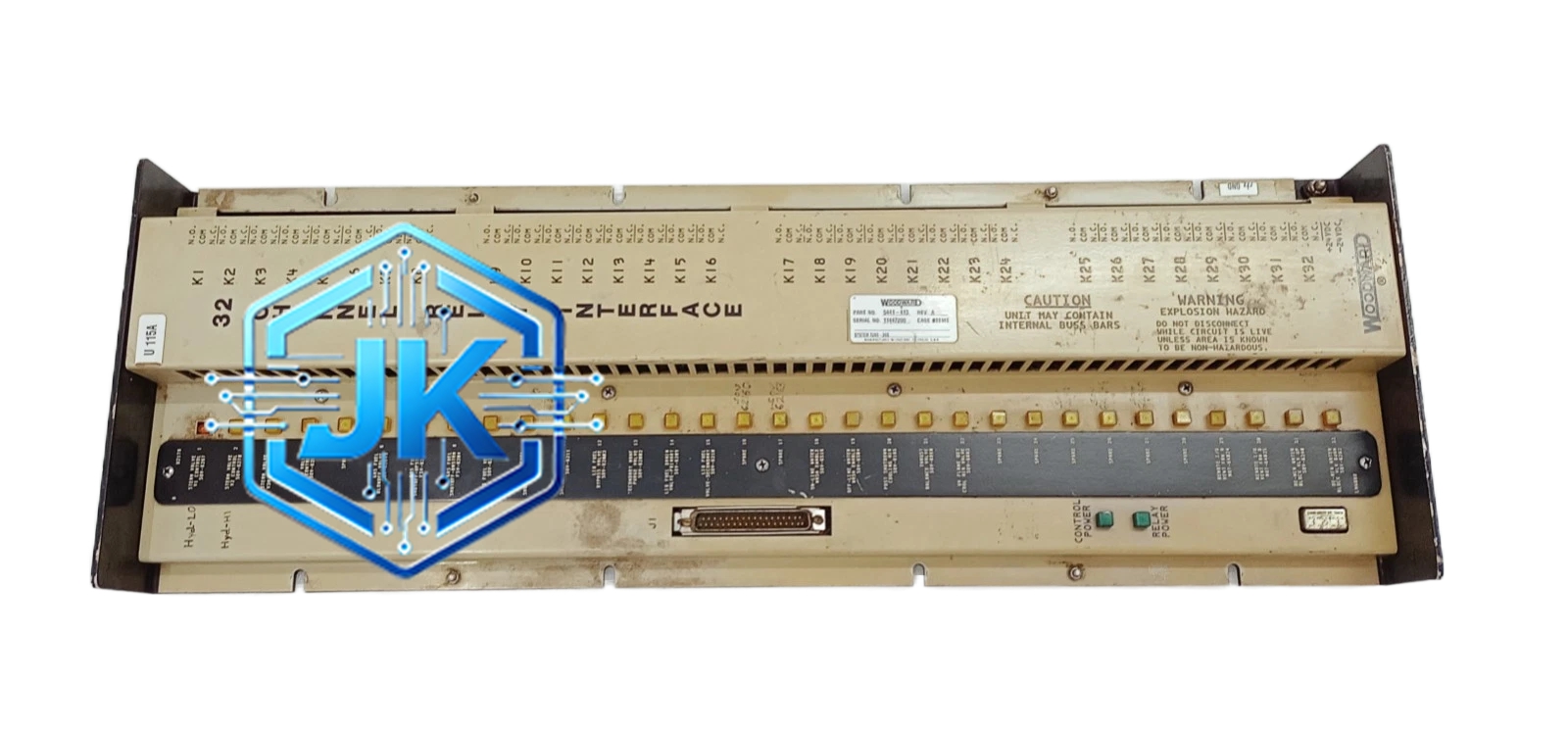

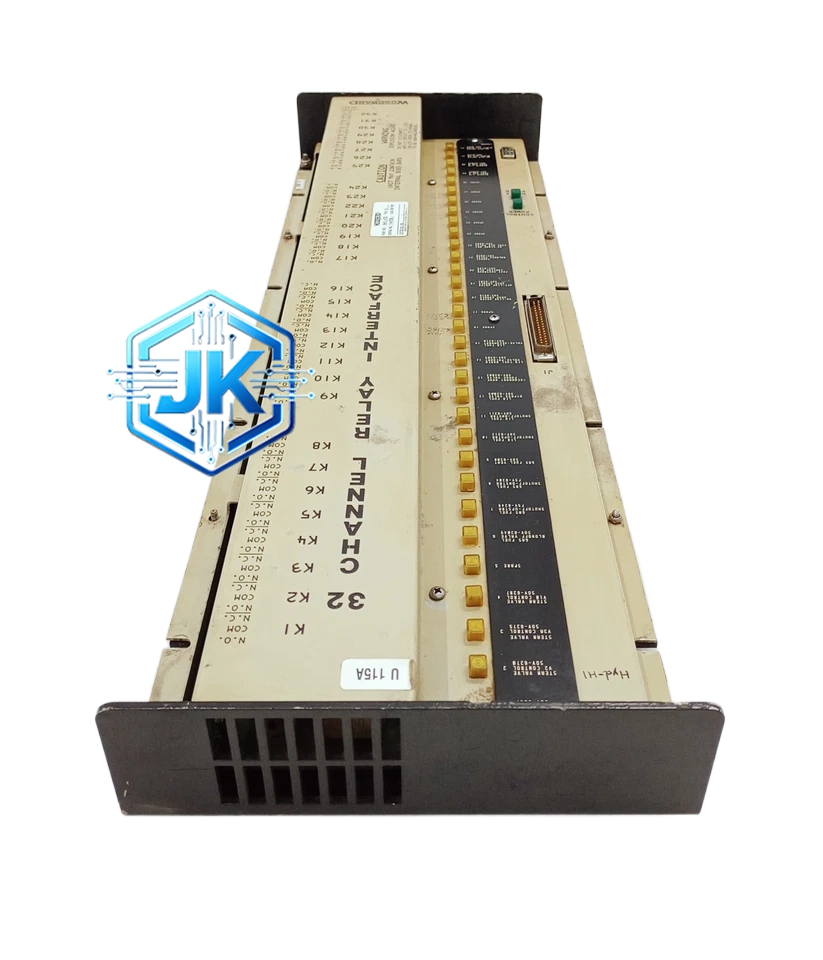

Woodward 5441-413
技术规格：
- 输出推力：5000 N（连续）/ 8000 N（峰值，持续 10 秒）
- 行程：75 mm（全行程）
- 供电电压：115VAC 或 230VAC（50/60Hz）
- 控制输入：4～20mA（主）+ 0～10VDC（备用）
- 位置反馈：LVDT，分辨率 0.01 mm
- 定位精度：±0.15% 全行程（±0.11 mm）
- 响应时间：全行程小于 150 ms
功能特点：
- 内置高精度 LVDT，全行程闭环位置控制
- 支持自动/手动/紧急三种模式
- 断电保持功能，内置机械刹车
- 过载保护（120% 额定力自动停止）
- 堵转保护（3 秒自动断电）
- 行程限位开关硬件保护
- 支持 RS-485 通信，可远程读取位置和状态
应用场景：
2MW～10MW 柴油发电机组油门控制、中型燃气轮机燃料阀调节、工业锅炉给煤机控制、大型风门和挡板驱动。
性能参数：
- 重复定位精度：±0.08 mm
- 线性度：±0.2% 全行程
- 滞后：小于 0.4% 全行程
- 工作温度：-30℃～+75℃
- 防护等级：IP67
- 绝缘等级：F 级（155℃）
- 预期寿命：超过 80 万次全行程动作
材质构成：
- 壳体：ADC12 压铸铝合金，硬质阳极氧化
- 丝杠：440C 不锈钢，氮化处理，硬度 HRC58 以上
- 螺母：铜合金自润滑螺母
- 电机：永磁直流伺服电机
- 密封：氟橡胶（Viton）O 型圈
- 齿轮箱：钢制行星齿轮减速箱，高温锂基脂
结构特征：
- 圆柱形结构，直径约 150mm，长度约 450mm
- 顶部电气接线盒，底部机械连接法兰
- 前面板设有三个操作按钮和一个状态指示灯
- 内部集成伺服驱动板、位置反馈板、电源板三块 PCB
工作原理：
4～20mA 信号驱动伺服电机旋转，经行星齿轮减速后驱动滚珠丝杠将旋转运动转换为直线运动。LVDT 实时检测活塞杆实际位置，与目标位置比较形成闭环控制，直至偏差小于设定阈值后停止。
安装要求：
- 垂直或水平安装，倾斜不超过 ±15°
- 机械连接法兰用 M12 螺栓紧固，扭矩 35 N·m
- 电缆入口使用 PG21 防水接头
- 执行器与被控机构刚性连接
- 电源线路配备独立断路器，额定电流不小于 8A
使用注意事项：
- 安装后必须全行程校验 LVDT 反馈
- 每 5000 小时补充高温锂基润滑脂
- 每 10000 小时检查丝杠磨损，间隙超过 0.15mm 需更换
- 严禁超出行程范围强行驱动
