描述

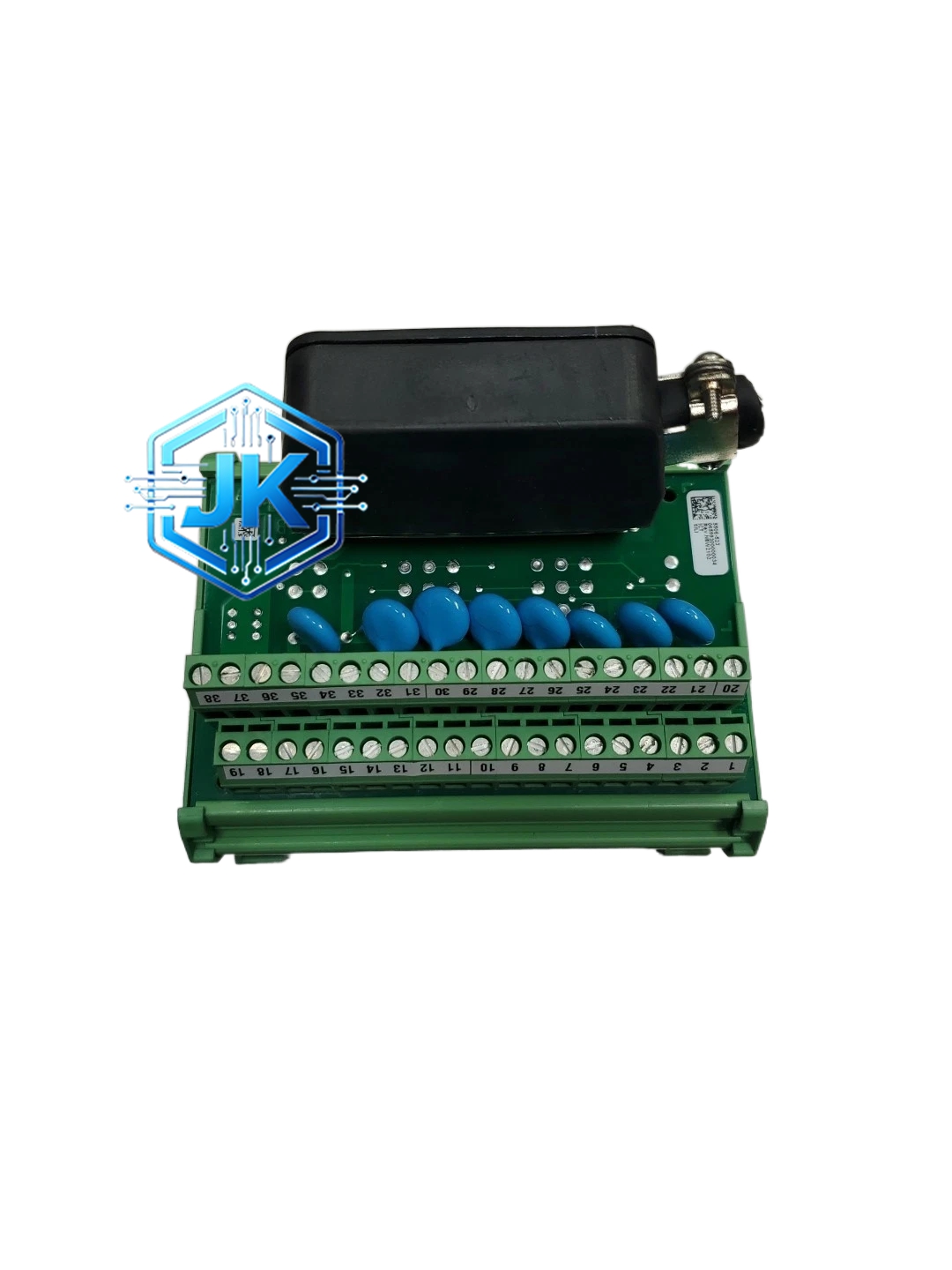

Woodward 5437-054
技术规格：
- 转速输入：磁电式传感器（MPU），频率范围 1-10kHz
- 控制输出：继电器输出（6 路，无源触点）+ 4-20mA 模拟输出（2 路）
- 供电电压：24VDC ±10%
- 数字输入：12 路（干接点 / 24VDC 可选）
- 数字输出：6 路（继电器，无源触点，最大 5A/250VAC）
- 模拟输入：4 路（4-20mA / 0-10V / RTD）
- 模拟输出：2 路（4-20mA）
- 通讯接口：RS-485（Modbus RTU）+ Ethernet（Modbus TCP）
- 防护等级：IP54（面板安装）
- 工作温度范围：-25°C 至 +65°C
- 控制周期：15ms
- 响应时间：小于 60ms
- 功耗：约 7W
功能特点：
- 支持 S 曲线加速/减速控制，可分别设定加速段与减速段的斜率
- 支持 Modbus TCP 完整协议，可直接接入工厂以太网
- 内置黑启动逻辑，当电网全黑时可自动启动机组
- 可编程保护参数多达 24 组，用户可自定义每组保护的跳闸值、延时时间与动作方式
- 支持双转速传感器冗余输入，主备自动切换，切换时间小于 100ms
- 支持负荷分配功能，多台机组并联时可按比例分配负荷
- 内置事件记录功能，最多存储 150 条事件
- 支持远程固件升级，通过 Ethernet 即可完成
- 支持温度补偿功能，根据环境温度自动修正转速设定值
应用场景：
分布式能源燃气轮机发电机组、压缩机驱动系统、工业燃气锅炉控制、海上平台小型燃气轮机
性能参数：
- 转速调节精度：±0.1% 额定转速
- 负荷调节精度：±1% 额定负荷
- 甩负荷转速上升率：小于 8%
- 稳态误差：小于 0.05%
材质构成：
- 外壳：铝合金压铸，阳极氧化
- 面板：304 不锈钢
- PCB：覆三防漆
- 端子：铜合金镀镍
- 连接器：航空插头，抗震 10g
结构特征：
- DIN 导轨安装（35mm）
- 前面板可拆卸
- 端子排插拔式设计
- 尺寸约为 240mm × 180mm × 130mm
- 重量约 2.2kg
工作原理：
与 5437-01 基本一致，增强之处在于双冗余转速输入通道可同时工作，主通道故障时备通道在 100ms 内接管。Modbus TCP 通讯使控制器可直接接入工厂 SCADA 系统，无需额外的协议转换网关。黑启动逻辑通过检测电网电压与频率，在电网消失后自动执行启动序列。
安装要求：
- Modbus TCP 通讯需使用屏蔽网线（CAT5e 及以上）
- 双转速传感器安装时需保持相同的安装间隙与角度
- 建议配置 UPS 供电
- 接地电阻小于 4Ω
使用注意事项：
- Modbus TCP 固定 IP 地址需与工厂网络规划一致
- 黑启动参数需根据现场发电机特性单独整定
- 负荷分配功能需多台控制器通讯参数一致
- 模拟量信号线与数字量信号线应分开走线
