描述

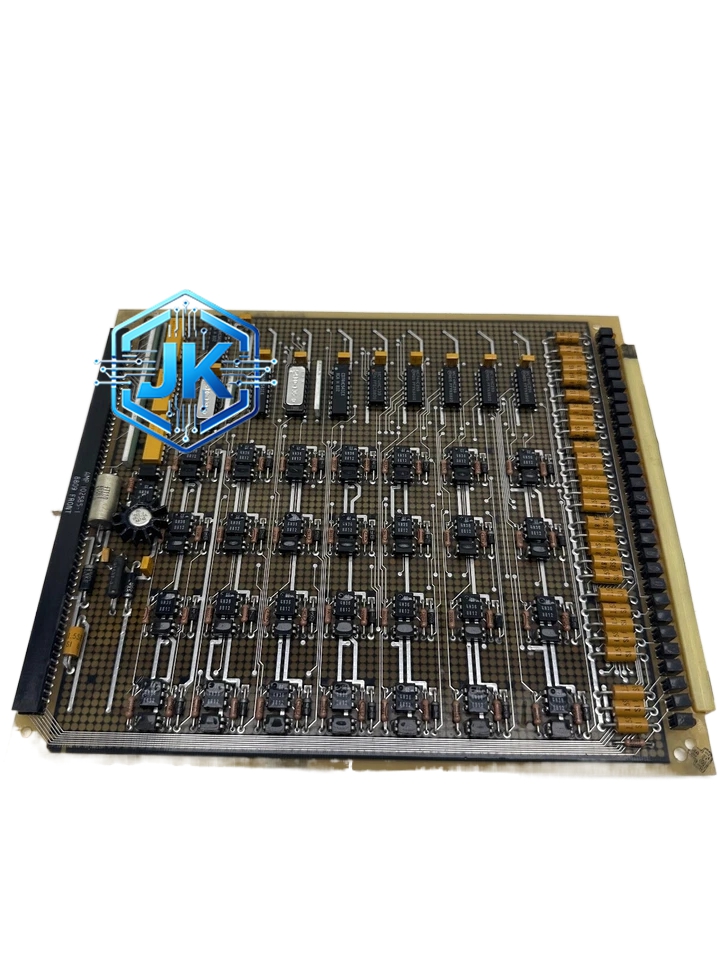

Woodward 5432-478v
技术规格
- 调节器类型：数字式 AVR（自动电压调节器）
- 输入电压范围：90VAC 至 480VAC（可编程，通过 PT 采样）
- 输入频率：45-65Hz
- 励磁输出：0-125VAC（可控硅整流），最大 10A（持续）
- 电压调节精度：±1%
- 响应时间：小于 20ms（10% 负荷阶跃）
- 调差率设定：0-10% 连续可调
- 通信接口：RS-485（Modbus RTU）
- 供电方式：PT 自供电（90-480VAC）或外部 24VDC
- 工作温度：-20°C 至 +70°C
- 防护等级：IP20（面板安装型）
- 认证：CE、UL
功能特点
- 数字 PID 调节：无模拟漂移，长期稳定性优于模拟式 AVR
- 软启动功能：发电机建压时电压缓慢上升，避免合闸冲击
- 过压/欠压保护：动作值可设，动作时间小于 100ms
- 过励/欠励保护：防止发电机转子过热或失磁
- V/Hz 保护：防止发电机在低频时磁通饱和
- LED 状态显示：运行（绿）、报警（红）、建压中（黄）
- 参数可远程修改：通过 RS-485 或前面板按键
应用场景
- 柴油发电机组电压调节（50-500kW）
- 船舶交流发电机系统
- 小型风力发电机组
- 工业备用电源
性能参数
- 稳态电压调整率：≤ ±1%
- 瞬态电压调整率：≤ ±15%（突加/突卸 100% 负荷）
- 频率响应带宽：0-10Hz
- 温漂：小于 0.01%/°C
- 谐波失真（THD）：小于 3%
材质构成
- 外壳：ABS + PC 合金，UL94 V-0 阻燃
- 散热片：铝合金挤压型材，表面积 200cm²
- 电路板：FR-4，环氧树脂灌封
- 可控硅模块：西门子/IXYS 封装，带铜质散热基板
- 接线端子：UL 认证弹簧端子
结构特征
- 尺寸：96mm × 96mm（1/4 DIN 标准）
- 深度：80mm（含接线端子）
- 重量：约 0.4kg
- 安装方式：DIN 导轨或面板嵌入式（开孔 92mm × 92mm）
- 前面板：4 位 LED 数码管 + 3 个按键
- 接线：底部进出线，端子间距 5.08mm
工作原理
AVR 通过 PT 采集发电机端电压，经整流滤波后与设定值比较。PID 控制器计算出所需的励磁电流，通过触发可控硅（SCR）的导通角来调节励磁绕组的直流电流。导通角越大，励磁电流越大，发电机磁场越强，端电压越高。软启动功能通过在建压初期限制 PID 输出来实现缓慢升压。
安装要求
- 安装在发电机控制柜内，避免阳光直射
- PT 安装在发电机出线端，精度不低于 0.5 级
- 励磁输出线使用不小于 4mm² 铜芯电缆
- 接地线截面积不小于 2.5mm²
使用注意事项
- 首次使用需设定额定电压（通常 400V 或 480V）和调差率（通常 4%）
- PT 极性不可接反，否则会导致电压调节反向
- 每 6 个月清洁散热孔
- 不可在没有发电机的情况下长时间空载运行（可控硅会过热）
