描述

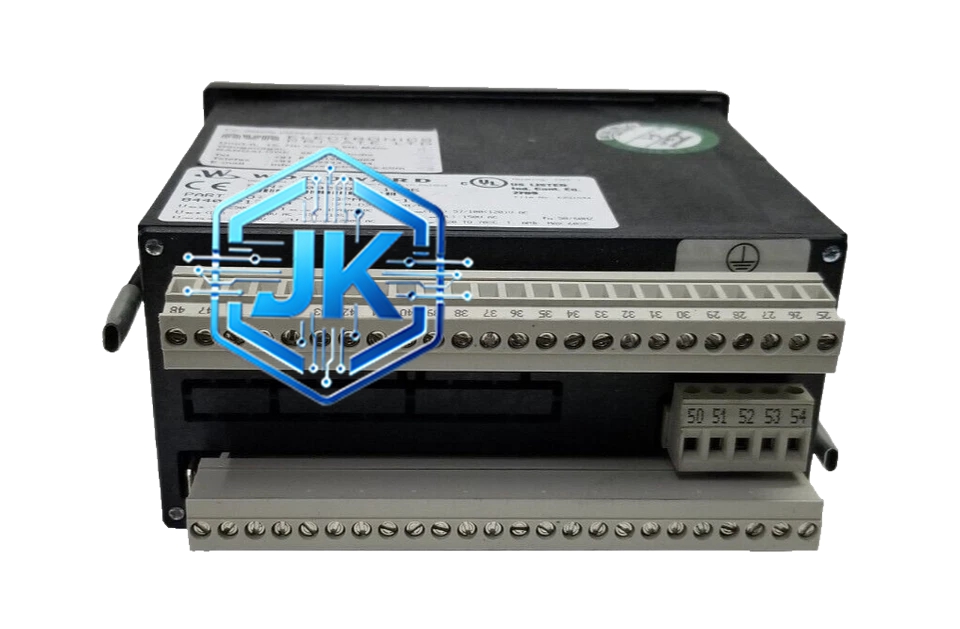

Woodward SPM-D2-10 8440-2166A
技术规格：
- 控制器型号：SPM-D2-10
- 配置代码：8440-2166A
- 控制功能：高精度同步检测、合闸控制、逆功率保护、负荷分配（从属功能）
- 同步精度：频率差 ≤ ±0.005Hz，相位差 ≤ ±0.3°，电压差 ≤ ±0.5%
- 并联台数：配合EASYGEN主控制器，最多16台
- 电压输入：3PT，0~500V AC（0.2级精度）
- 电流输入：3CT，0~5A AC（0.2级精度）
- 转速输入：MPU脉冲（来自EASYGEN主控制器）
- 通信接口：双CANbus（与EASYGEN主控制器通信）+ Modbus TCP/IP
- 合闸输出：2组无源继电器
- 调速输出：无（由EASYGEN主控制器输出）
- 调压输出：无（由EASYGEN主控制器输出）
- 数字量输入：12路DI（来自EASYGEN主控制器）
- 数字量输出：8路DO（同步完成、故障、运行状态、联络开关状态等）
- 供电电压：24VDC（由EASYGEN主控制器供电）
- 工作温度：-10°C ~ +60°C
- 防护等级：IP54（前面板）
- 安装方式：DIN导轨安装
- 显示屏：4.3英寸彩色LCD（显示同步状态和参数）
- 尺寸：约 200mm × 160mm × 100mm（面板开孔）
- 重量：约 1.2kg
功能特点：
- 超高精度同步：同步精度达到 ±0.005Hz，是Woodward并联产品中精度最高的型号之一
- 双CAN冗余：两路CAN总线与EASYGEN主控制器通信，任一路故障自动切换
- 集中管理：所有同步参数在EASYGEN触摸屏上统一设置
- 事件实时上传：同步事件通过CAN总线实时上传至EASYGEN主控制器
- 联络开关控制：支持母联合闸/分闸控制，方便母线分段运行
工作原理：
SPM-D2-10 8440-2166A通过双CAN总线接收EASYGEN主控制器下发的同步指令。内部32位DSP根据PT和CT采集的实时数据，以5ms采样周期计算同步条件。当频率差、相位差、电压差均在设定阈值内时，发出合闸脉冲。合闸完成后，将同步完成信号和各机组的运行数据通过CAN总线上传主控制器。
应用场景：
- 配合EASYGEN 3500使用的大型电站（10MW以上）
- 配合EASYGEN 3100使用的中型电站
- 对同步精度要求极高的场合（如数据中心、医院）
安装要求：
- CAN总线连接至EASYGEN主控制器，终端电阻由主控制器提供
- PT和CT精度等级必须为0.2级
- 安装在EASYGEN主控制器旁边
使用注意事项：
- 必须与对应版本的EASYGEN控制器配合使用
- PT/CT精度必须为0.2级，否则同步精度无法保证
- 在EASYGEN中正确设置从站地址
