描述

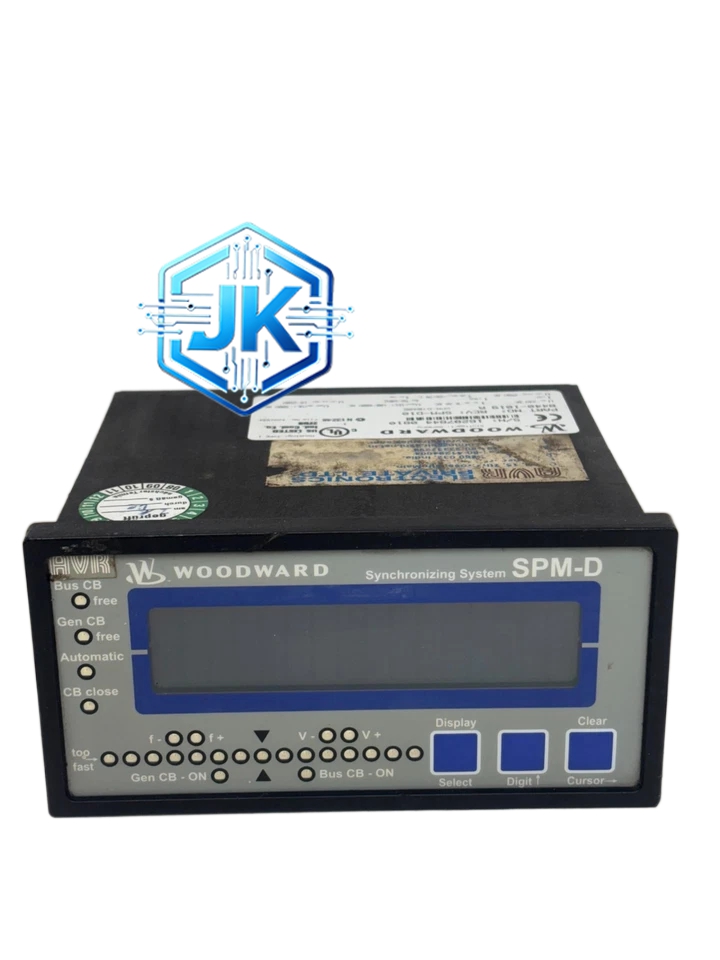

Woodward SPM-D2-10-8440-2166
技术规格：
- 控制器型号：SPM-D2-10
- 配置代码：8440-2166
- 控制功能：同步检测、合闸控制、基本逆功率保护
- 同步精度：频率差 ≤ ±0.01Hz，相位差 ≤ ±0.5°，电压差 ≤ ±1%
- 并联台数：配合EASYGEN主控制器，最多8台
- 电压输入：3PT，0~500V AC（0.5级精度）
- 电流输入：3CT，0~5A AC（0.5级精度）
- 通信接口：CANbus（与EASYGEN主控制器通信）/ RS-485
- 合闸输出：1组无源继电器
- 数字量输入：8路DI
- 数字量输出：6路DO
- 供电电压：24VDC
- 工作温度：-10°C ~ +60°C
- 防护等级：IP20
- 安装方式：DIN导轨安装
- 尺寸：约 160mm × 120mm × 80mm
- 重量：约 0.8kg
功能特点：
- 标准精度同步：同步精度 ±0.01Hz，满足大多数电站需求
- CAN总线通信：与EASYGEN主控制器无缝通信
- 配置简单：参数在EASYGEN触摸屏上统一设置
- 成本适中：相比2166A版本，价格更低
工作原理：
与8440-2166A类似，但同步精度略低（±0.01Hz vs ±0.005Hz），采样周期为10ms（vs 5ms）。
应用场景：
- 配合EASYGEN 3100使用的中型电站
- 配合EASYGEN 2500使用的小型电站
- 船舶电站
安装要求：
- 与8440-2166A安装要求一致
- 前面板开孔尺寸：144mm × 96mm
使用注意事项：
- PT/CT精度0.5级即可满足要求
- 与对应版本EASYGEN配合使用
