描述

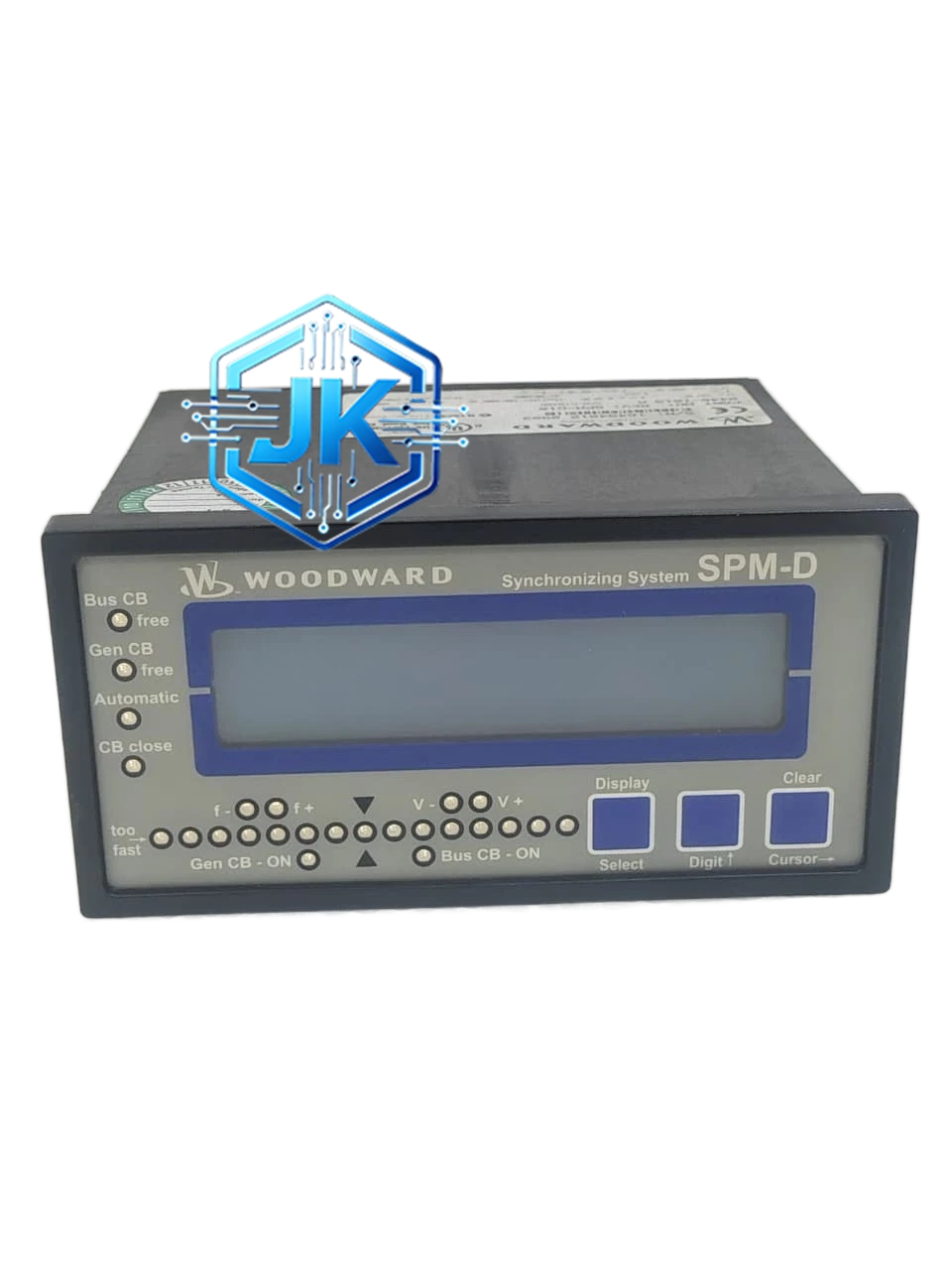

Woodward SPM-D 108440-1019
技术规格：
- 模块型号：SPM-D
- 配置代码：108440-1019
- 控制功能：自动同步并网、负荷分配、无功分配、逆功率保护、负荷转移、需量控制、经济运行优化
- 同步精度：频率差 ≤ ±0.005Hz，相位差 ≤ ±0.2°，电压差 ≤ ±0.2%
- 电压输入：4PT（四路电压互感器，支持双母线监测）
- 电流输入：4CT（四路电流互感器）
- 转速输入：MPU + J1939 + 以太网（三冗余）
- 通信接口：双CANbus / Modbus TCP/IP / Modbus RTU / Profinet（可选）
- 合闸输出：4组无源继电器（支持双母线切换）
- 调速输出：4~20mA × 8路（至8台机组调速器）
- 调压输出：4~20mA × 8路（至8台机组AVR）
- 数字量输入：24路DI
- 数字量输出：16路DO
- 供电电压：24VDC / 110VAC / 220VAC（可选）
- 工作温度：-10°C ~ +60°C
- 防护等级：IP54（前面板）
- 安装方式：DIN导轨 / 面板嵌入式（标准19英寸机架安装）
- 尺寸：约 240mm × 180mm × 120mm（19英寸1/4机箱）
- 重量：约 1.2kg
功能特点：
- 16机并联：支持最多16台机组同时并联运行（通过级联扩展）
- 双母线监测：4PT支持双母线电压监测，可实现母联开关自动切换
- 三冗余转速：MPU + J1939 + 以太网三重转速监测，可靠性极高
- 需量控制：内置需量控制算法，自动控制开机/停机台数，使总用电需量不超过设定值
- 经济运行优化：根据各机组的燃油消耗特性曲线，自动选择最经济的机组组合运行
- Profinet支持：可选Profinet通信，适用于西门子PLC控制系统
- Web服务器：内置Web服务器，可通过手机或平板远程监控
工作原理：
SPM-D 108440-1019通过4PT和4CT实时采集双母线的电压和电流信息，通过三冗余转速监测获取各机组的精确转速。内部32位DSP每5ms计算一次同步条件和负荷分配数据。当需要并网时，控制器选择最佳时机发出合闸指令。并网后，根据各机组的下垂特性和经济运行算法持续调节调速信号和调压信号，确保负荷按最优方案分配。
应用场景：
- 大型陆用电站（10MW以上，8~16台机组并联）
- 数据中心主电源（N+1或2N冗余，8台以上机组）
- 油田/气田伴生气发电站（多台机组并联）
- 港口岸电系统（多台机组并联供电）
- 大型医院/大学校园供电系统
安装要求：
- 19英寸标准机架安装，需预留足够的散热空间（上下各留2U）
- 4PT和4CT的精度等级不得低于0.2级
- Profinet通信需使用屏蔽超五类以上网线
- 双母线PT接线需严格按照Woodward接线图施工
使用注意事项：
- 双母线配置需在Woodward软件中正确设置母线参数
- 需量控制功能需正确设置负载优先级和需量限值
- 每3个月进行一次全负荷并联测试
