描述

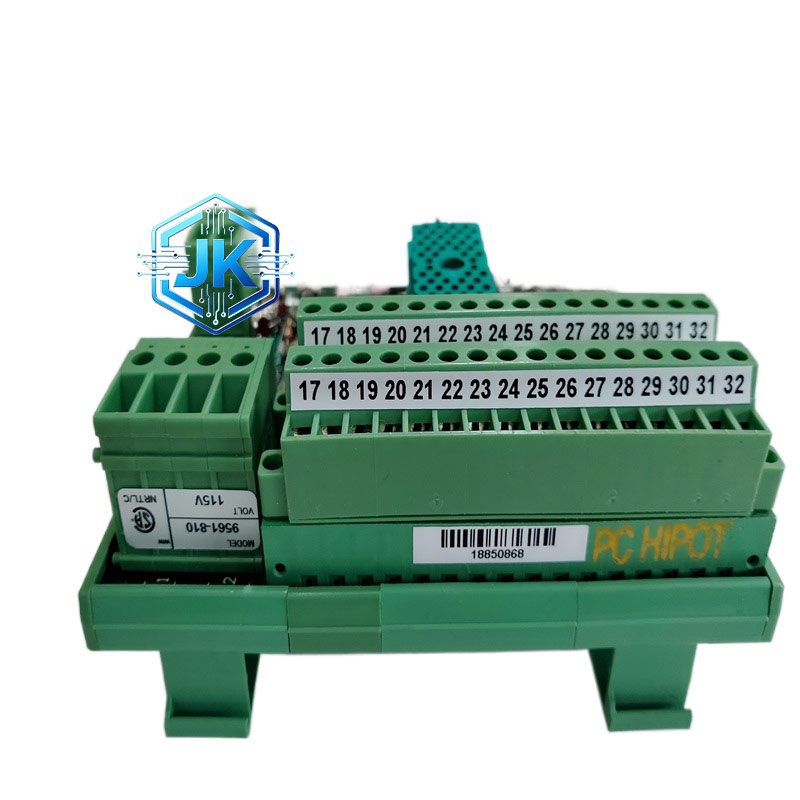

Triconex 9561810 数字输入端子板
技术规格：
- 制造商：Triconex（英维思旗下，现属施耐德电气）
- 型号：9561810
- 产品类型：数字输入端子板（Digital Input Termination Panel）
- 适配系统：Triconex Tricon 系列 TMR 安全仪表系统（SIS）
- 通道配置：16 路独立数字输入通道，支持单端 / 差分输入
- 输入信号：干接点 / 湿接点兼容，24VDC~125VDC 有源信号，支持 NPN/PNP 型传感器
- 输入电流：典型值 5mA，最大值 20mA
- 输入阻抗：＞5kΩ
- 响应时间：≤1ms
- 隔离电压：1500Vrms（通道间、通道与系统侧隔离）
- 工作电压：24VDC（±10%），功耗≤5W
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 防护等级：IP30（外壳），端子区 IP20
- 尺寸：102mm×178mm×64mm
- 重量：约 0.8kg
- 材质：工业级阻燃 PCB 板、三防（防潮 / 防尘 / 防腐蚀）涂层、镀金接线端子、金属加固外壳
- 安装方式：DIN 导轨安装 / 面板固定安装
- 通信接口：Tricon 专用背板总线，支持与主控制器高速数据交互
- 安全认证：IEC 61508 SIL 3、FM、CSA、ATEX、IECEx 防爆认证、CE、UL 认证
- 诊断功能：通道状态 LED 指示灯，支持增强诊断监控（EDM）软件，故障检测延迟≤50ms
功能特点：
- 三重冗余高可靠设计：采用 TMR 三重冗余架构，所有信号路径均三重化，通过硬件 2oo3 表决机制消除单点故障，任一通道故障不影响系统整体运行，系统可用性达 99.999%，适配安全关键系统。
- 多通道灵活输入兼容：16 路独立数字输入通道，支持干接点 / 湿接点、NPN/PNP 型传感器输入，兼容 24VDC~125VDC 宽电压有源信号，适配各类现场开关、传感器设备，无需额外转接模块。
- 高速响应精准信号采集：输入响应时间≤1ms，输入阻抗＞5kΩ，有效抑制信号干扰，精准捕捉现场开关量状态变化，保障安全联锁动作快速、精准执行，适配紧急停车、安全联锁等高速响应场景。
- 电气隔离抗干扰能力强：通道间、通道与系统侧均采用 1500Vrms 电气隔离，有效阻断地电位差、电磁干扰、浪涌电流对信号的影响，防止误触发、信号漂移，适配强电磁干扰的工业现场。
- 完善诊断易维护：每通道配备独立 LED 状态指示灯，实时显示通道工作状态、故障类型（短路、开路、过载）；支持 EDM 增强诊断软件，可远程监控通道状态、定位故障，维护无需停机，支持热插拔（需系统使能）。
- 宽温耐用适配严苛环境：-40℃~+70℃宽温运行，PCB 板三防涂层处理，外壳阻燃防潮，耐受粉尘、油污、潮湿、振动等恶劣工业环境，长期运行稳定可靠。
应用场景：
- 石油天然气：井口压力 / 液位开关信号采集、油气输送管道阀门状态监测、压缩机站安全联锁开关输入、防爆区域设备限位开关信号转接。
- 化工行业：反应釜温度 / 压力开关信号采集、精馏塔火焰检测器数字信号、防爆区域紧急停车按钮输入、有毒气体检测开关信号转接。
- 电力行业：燃气轮机 / 蒸汽轮机转速开关、发电机组励磁系统限位开关、电厂辅机（泵 / 风机）运行状态开关、变电站隔离开关 / 断路器状态监测。
- 安全关键系统：紧急停车系统（ESD）、燃烧器管理系统（BMS）、火灾气体检测系统（F&G）、高完整性压力保护系统（HIPPS）、涡轮机械保护与跳闸系统。
