描述

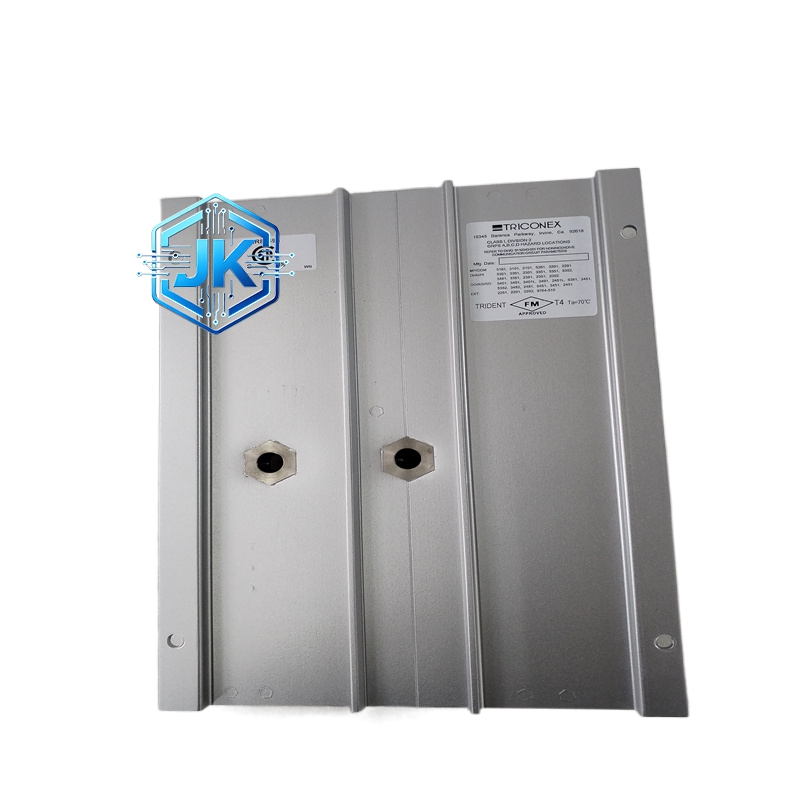

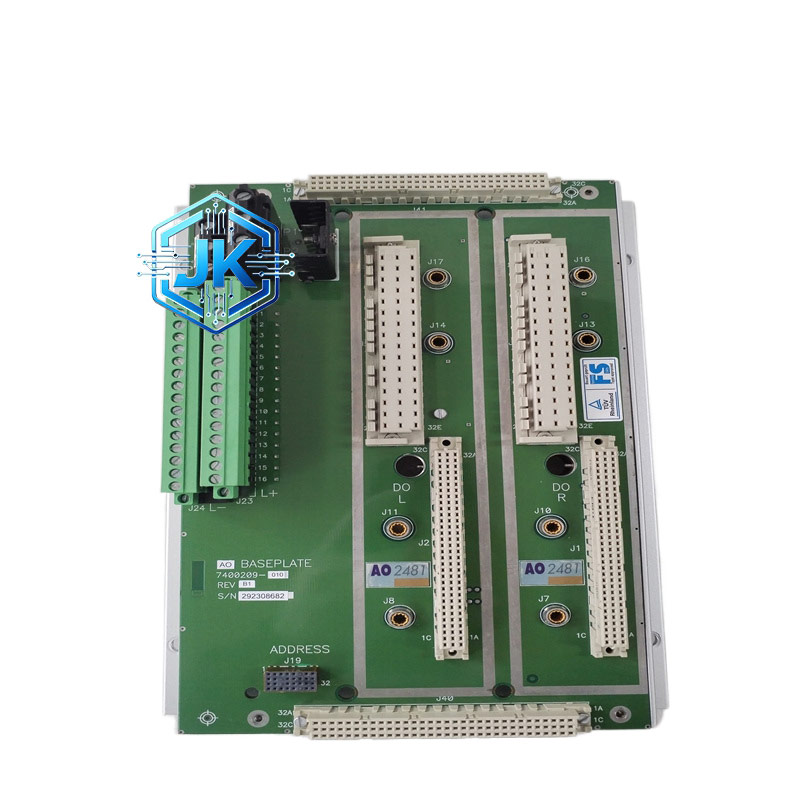

Triconex 2481 模拟输出基础板套件（Analog Output Baseplate Kit）
技术规格：
- 制造商：Triconex（施耐德电气旗下）
- 型号：2481
- 系列：Trident / Tricon 3000 系列
- 产品类型：模拟输出基础板（AO Baseplate）
- 通道配置：8 路 / 16 路模拟输出通道（单通道独立配置）
- 输出信号：4-20mA（电流型）、0-10VDC（电压型）可选
- 输出精度：±0.02% 满量程（25℃）、±0.1% 满量程（-40℃~+70℃）
- 分辨率：16 位（电流 / 电压型）
- 负载能力：电流型≤500Ω、电压型≥10kΩ
- 响应时间：≤5ms（信号稳定时间）
- 冗余架构：TMR 三重冗余（三通道并行处理，2-out-of-3 投票）
- 工作电压：24VDC（±10%），机架供电
- 功耗：≤15W（静态）、≤25W（满载）
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 相对湿度：5%~95%（非冷凝）
- 防护等级：IP20（标准）、IP65（加固型可选）
- 尺寸：200mm×150mm×40mm
- 重量：约 1.2kg
- 材质：工业级高精度 PCB 板、精密 DAC 芯片、温度补偿电阻、金属散热框架、三防涂层
- 安装方式：标准机架插槽安装，支持热插拔
- 安全认证：IEC 61508 SIL3、CE、UL、RoHS、ATEX（防爆可选）
- 抗干扰能力：符合 IEC 61000-4 标准，抗静电、抗浪涌、抗电磁干扰
功能特点：
- 高精度模拟信号输出：集成 16 位精密 DAC 芯片与温度补偿电路，4-20mA/0-10VDC 信号输出精度达 ±0.02% 满量程（25℃），宽温环境下保持 ±0.1% 高精度，适配调节阀、变频驱动器等精密控制设备。
- TMR 三重冗余高可靠：三通道并行处理模拟信号，通过 2-out-of-3 投票机制确保输出一致性，单点故障不影响整体输出，系统可用性达 99.999%，适配安全关键型连续生产场景。
- 信号滤波与隔离抗干扰：集成低通滤波电路（1Hz~100Hz 可调）与通道隔离设计，有效过滤工业现场高频干扰、噪声信号，防止输出信号畸变；通道间电气隔离，避免单通道故障影响其他通道。
- 宽温加固适配恶劣环境：-40℃~+70℃超宽工作温度，PCB 板三防涂层处理，抗振动、抗冲击、抗潮湿，耐受粉尘、油污、强电磁干扰，可选 IP65 防护等级，适配高温、高湿、防爆等严苛工业场景。
- 热插拔便捷维护：标准机架插槽安装，支持热插拔，维护时无需停机，单独拆卸更换，降低维护成本与停机时间；通道状态指示灯清晰，实时显示输出、故障状态，快速定位异常。
- 多通道灵活配置：提供 8 路 / 16 路通道可选，单通道独立配置电流 / 电压输出类型，适配不同控制设备信号需求；支持通道扩展，可根据系统规模灵活叠加基础板，满足多回路控制需求。
应用场景：
- 石油天然气：油气开采调节阀控制、输油管道压力 / 流量调节、压缩机站变频驱动器控制、钻井平台过程仪表模拟信号输出。
- 电力行业：发电机组励磁调节、锅炉温度 / 压力调节阀控制、燃气轮机转速 / 负荷调节、电厂辅机变频驱动控制。
- 化工行业：反应釜温度 / 压力调节阀控制、精馏塔流量 / 液位调节、防爆区域变频驱动器控制、化工设备安全联锁模拟信号输出。
- 冶金行业：轧机张力 / 速度调节、连铸机结晶器液位控制、冶金加热炉温度调节、高炉风机变频驱动控制。
