描述

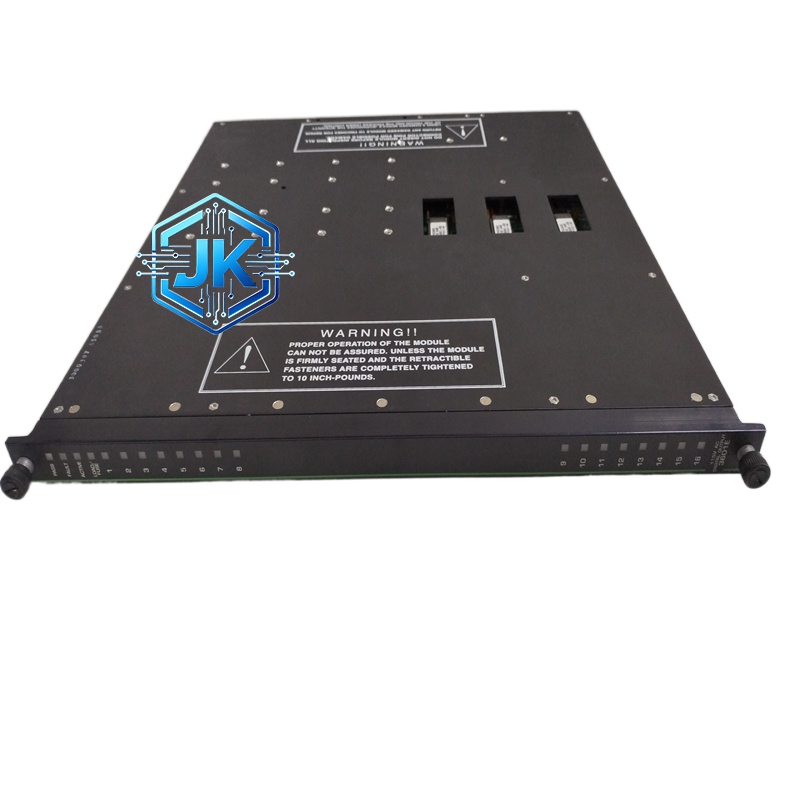

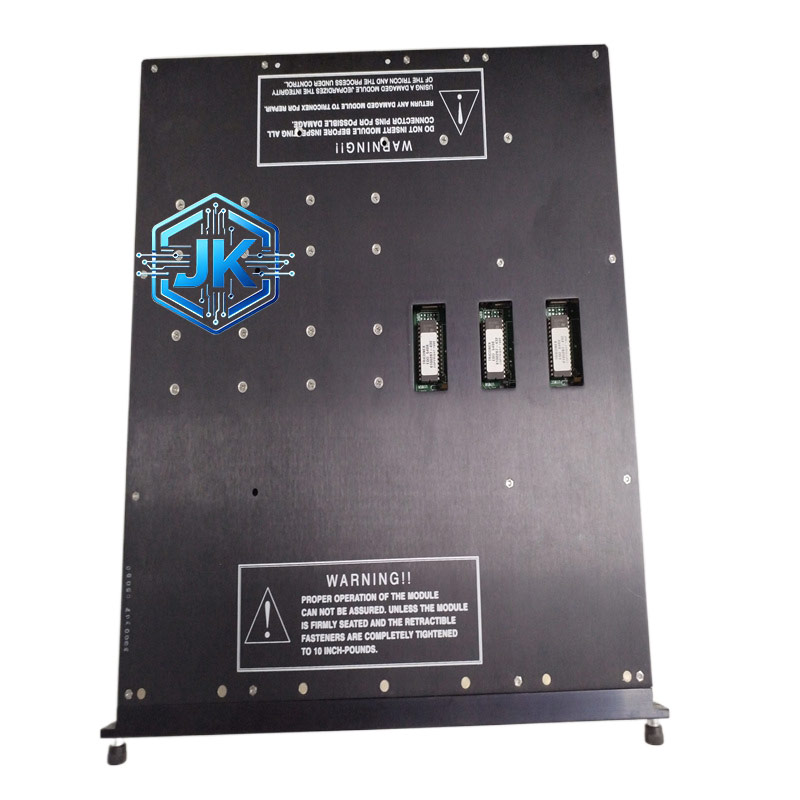

Triconex 3061E 16 通道 115VAC 数字输出模块
技术规格：
- 制造商：Triconex（施耐德电气旗下）
- 型号：3061E
- 系列：Tricon 3000 系列
- 产品类型：高压数字输出模块（115VAC DO Module）
- 通道配置：16 路独立继电器输出通道（单通道常开 / 常闭可选）
- 输出电压：115VAC（±10%），50/60Hz
- 单通道额定电流：3A（连续）、5A（峰值）
- 触点类型：继电器触点（机械寿命≥10 万次）
- 响应时间：≤10ms（继电器动作时间）
- 隔离方式：光电隔离（通道与背板隔离电压≥2500VAC）
- 冗余架构：TMR 三重冗余（三通道并行处理，2-out-of-3 投票）
- 工作电压：24VDC（±10%），机架供电
- 功耗：≤10W（静态）、≤40W（满载）
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 相对湿度：5%~95%（非冷凝）
- 防护等级：IP20（标准）
- 尺寸：445mm×350mm×85mm
- 重量：约 2.5kg
- 材质：工业级阻燃 PCB 板、大功率继电器、光电隔离芯片、金属散热框架、三防涂层
- 安装方式：标准 Tricon 机架插槽安装，支持热插拔
- 安全认证：IEC 61508 SIL3、CE、UL、RoHS
- 抗干扰能力：符合 IEC 61000-4 标准，抗静电、抗浪涌、抗电磁干扰
功能特点：
- 16 路高压交流输出：16 路独立继电器输出通道，适配 115VAC 高压交流负载，单通道 3A 连续电流，可直接驱动高压电磁阀、接触器、小型电机、阀门执行器等设备，无需中间继电器，简化系统设计。
- TMR 三重冗余高可靠：三通道并行处理输出信号，通过 2-out-of-3 投票机制确保输出一致性，单点故障不影响整体输出，系统可用性达 99.999%，适配安全关键型高压控制场景。
- 光电隔离安全防护：通道与背板 2500VAC 光电隔离，有效阻断高压侧干扰、漏电对控制器的影响，防止高压串入低压控制系统，保障设备与人身安全，适配高压、强干扰工业环境。
- 全方位故障自诊断：实时监测通道状态、继电器触点故障、输出短路 / 过载、电源异常，异常时自动报警并记录 SOE（事件序列），分辨率≤40ms，快速定位故障通道，降低排查时间。
- 宽温加固适配恶劣环境：-40℃~+70℃超宽工作温度，PCB 板三防涂层处理，抗振动、抗冲击、抗潮湿，耐受粉尘、油污、强电磁干扰，适配电厂、冶金、油气等高压严苛工业场景。
- 热插拔便捷维护：标准机架插槽安装，支持热插拔，维护时无需停机，单独拆卸更换模块，降低维护成本与停机时间；通道状态指示灯清晰，实时显示输出、故障状态，快速定位异常。
应用场景：
- 电力行业：发电机组高压辅助设备控制、锅炉高压电磁阀驱动、燃气轮机高压执行器控制、电厂高压安全联锁设备启停。
- 冶金行业：轧机高压液压阀控制、连铸机高压电机启停、冶金加热炉高压电磁阀驱动、高炉高压风机控制。
- 石油天然气：油气开采高压防爆设备控制、输油管道高压阀门执行器驱动、压缩机站高压接触器控制、钻井平台高压动力设备启停。
- 工业自动化：大型生产线高压执行器控制、工业机器人高压外围设备驱动、高压安全联锁系统执行器控制、大型机械高压电机启停。
