描述

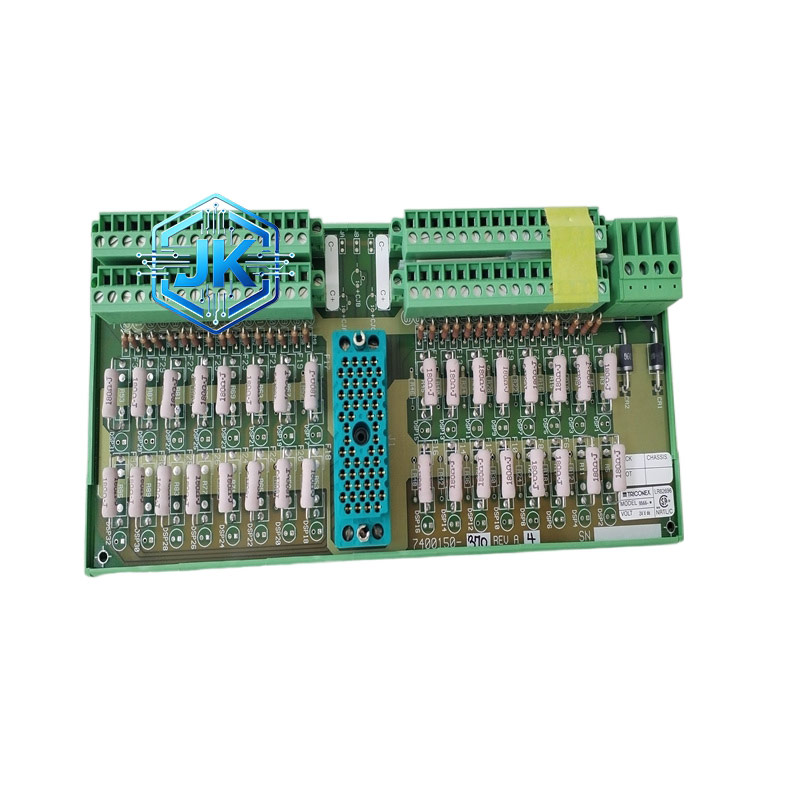

Triconex 9556-810F 高密度数字输入端子板
技术规格：
- 制造商：Triconex（施耐德电气旗下品牌）
- 型号：9556-810F
- 产品类型：数字输入端子板（ETP）
- 适配模块：Triconex 9556 系列数字输入模块
- 通道配置：32 路数字输入通道，分组隔离
- 输入电压：24VDC/48VDC 兼容，工作电压范围 15-60VDC
- 接线端子：高密度镀金螺丝端子，单端子最大承载电流 5A，支持多芯线缆压接
- 隔离电压：1500Vrms 通道对地隔离
- 保护功能：每通道 1A 慢熔保险丝，过流自动熔断保护
- 状态指示：每通道 LED 状态指示灯，输入信号接通时亮灯
- 工作温度：-20℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：约 114mm×127mm×108mm
- 重量：约 0.38kg
- 材质：工业级阻燃 PCB 板、镀金接线端子、耐高温绝缘涂层、塑料外壳
- 安装方式：标准导轨安装 / 面板安装，适配 Tricon 系列机柜
- 认证：CE、UL、ATEX 认证
功能特点：- 32 路高密度接线：32 路独立输入通道，高密度镀金端子布局清晰，支持 24VDC/48VDC 信号混合转接，适配多设备集中接线场景。
- 每通道过流保护：每通道配置 1A 慢熔保险丝，过流时自动熔断，保护输入模块与现场设备，更换便捷，无需拆卸端子板。
- 通道隔离抗干扰：1500Vrms 通道对地隔离，有效阻断外部干扰、地电位差对输入信号的影响，防止信号失真、误触发。
- LED 状态直观显示：每通道配备 LED 指示灯，输入信号接通时亮灯，直观显示通道状态，便于现场快速排查接线故障。
- 宽温稳定适配严苛环境：-20℃~+60℃工作温度，PCB 板耐高温绝缘涂层，抗振动、抗潮湿，耐受粉尘、油污工业现场。
- 导轨安装便捷灵活：支持标准导轨安装或面板安装，适配不同机柜布局，安装便捷，便于现场布线与维护。
应用场景：
- 石油天然气：海上平台 ESD 按钮接线、油气田阀门限位开关转接、压缩机站状态信号端子转接、防爆区域开关信号采集。
- 化工行业：反应釜安全联锁按钮接线、精馏塔阀门状态转接、有毒气体探测器信号端子转接、防爆区域开关量信号采集。
- 电力行业：发电机组紧急停机按钮接线、锅炉燃烧器状态转接、电厂辅机限位开关采集、燃气轮机安全信号端子转接。
- 冶金行业：轧机安全联锁按钮接线、电弧炉紧急断电信号转接、连铸机限位开关采集、高温设备状态信号端子转接。
