描述

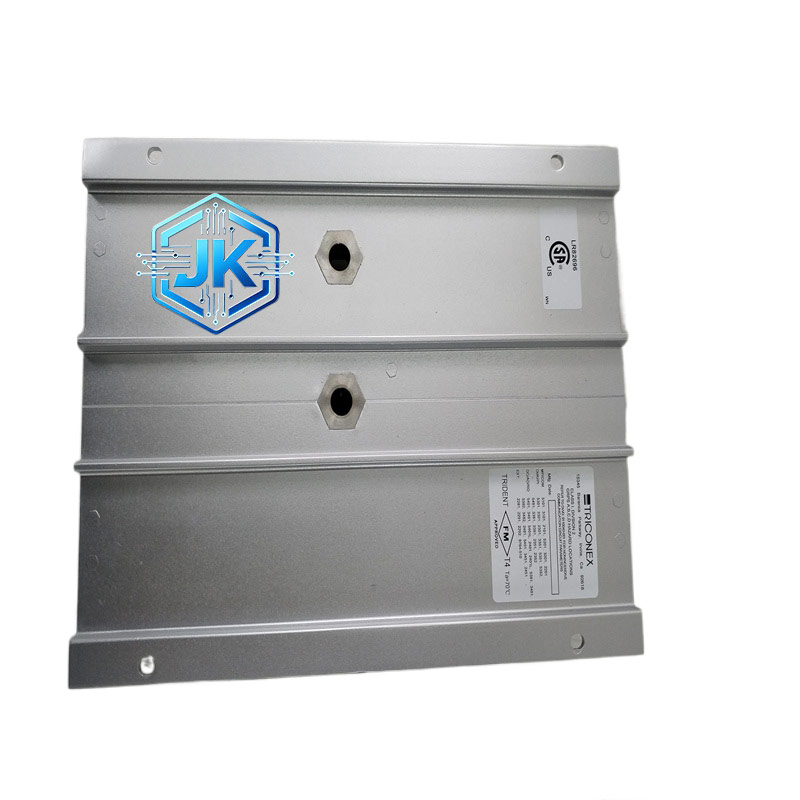

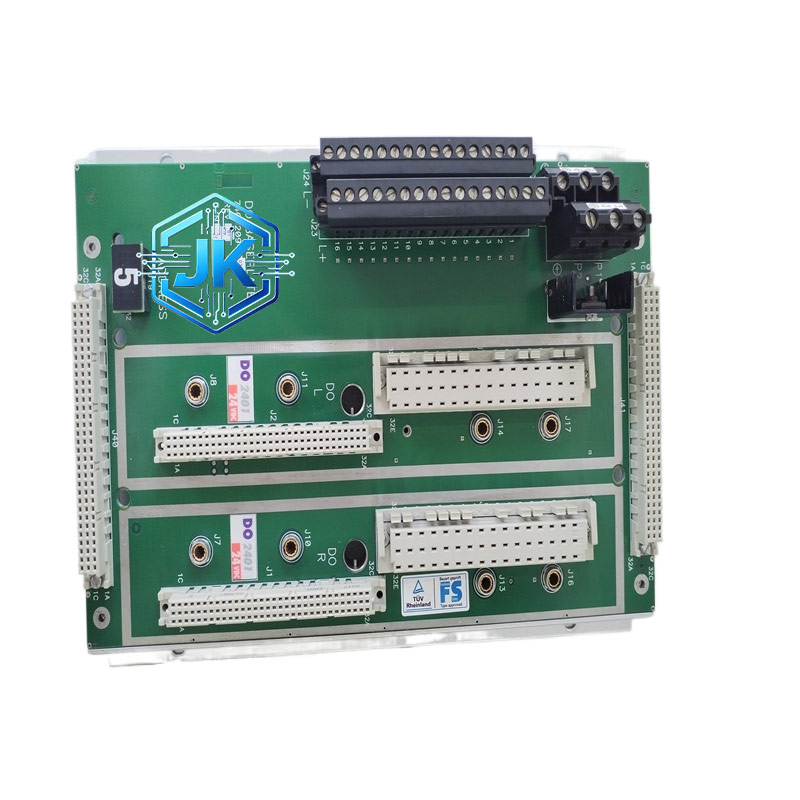

Triconex 2401 数字输出基础板套件（Digital Output Baseplate Kit）
技术规格：
- 制造商：Triconex（施耐德电气旗下）
- 型号：2401
- 系列：Tricon 3000 / Trident 系列
- 产品类型：数字输出基础板（DO Baseplate）
- 通道配置：16 路数字输出通道（单通道独立控制）
- 输出电压：24VDC（固态型）、120/220VAC（继电器型）可选
- 单通道额定电流：固态型 2A（连续）、继电器型 5A（连续）
- 分级电流容限：正常模式 4.8A（自限制）、降级模式 0.7A（自限制）
- 响应时间：≤1ms（固态型）、≤10ms（继电器型）
- 表决电路：专利四重表决电路（2-out-of-3 投票）
- 诊断功能：输出表决诊断（OVD），500ms 内检测卡死故障
- 工作电压：24VDC（±10%），机架供电
- 功耗：≤2W（静态）、≤30W（满载）
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 相对湿度：5%~95%（非冷凝）
- 防护等级：IP20（标准）、IP65（加固型可选）
- 尺寸：112mm×85mm×32mm
- 重量：约 0.2kg
- 材质：工业级阻燃 PCB 板、镀金端子、固态开关 / 继电器、金属散热片、三防涂层
- 安装方式：标准机架插槽 / 35mm DIN 导轨安装，支持热插拔
- 安全认证：IEC 61508 SIL3、CE、UL、RoHS、ATEX（防爆可选）
- 抗干扰能力：符合 IEC 61000-4 标准，抗静电、抗浪涌、抗电磁干扰
功能特点：
- 专利四重表决安全设计：采用专利四重表决电路，基于并联 – 串联路径原理，仅当三个通道中两个同时命令闭合时才传递电力，多重冗余保障关键信号路径安全，多故障情况下仍能安全运行，杜绝单点失效风险。
- 全方位输出诊断与报警：支持输出表决诊断（OVD）例行程序，500ms 内精准检测点卡死（常开 / 常闭）、开关及驱动电路故障；集成现场报警电路，实时监测电源丢失、输出短路等异常，声光报警提示，故障覆盖全面，保障安全响应。
- 分级故障容限高可用性：正常运行模式下单通道支持 4.8A 自限制电流，降级模式仍保持 0.7A 基础电流，部分故障情况下维持核心功能运行，最大化系统可用性，适配连续生产关键场景。
- 宽温加固适配恶劣环境：-40℃~+70℃宽温运行，PCB 板三防涂层处理，抗振动、抗冲击、抗潮湿，耐受粉尘、油污、强电磁干扰，可选 IP65 防护等级，适配防爆、高温、高湿等严苛工业场景。
- 热插拔便捷维护：标准机架 / DIN 导轨安装，支持热插拔，维护时无需停机，单独拆卸更换，降低维护成本与停机时间；通道状态指示灯清晰，实时显示输出、故障状态，快速定位异常。
- 多类型输出灵活适配：提供固态型（24VDC，高速响应）与继电器型（120/220VAC，大功率）两种输出类型，单通道独立配置，适配电磁阀、接触器、电机、阀门等不同现场执行器控制需求。
应用场景：
- 石油天然气：紧急停机（ESD）系统阀门控制、压缩机站电磁阀驱动、油气田防爆电机启停控制、输油管道紧急切断阀控制。
- 电力行业：发电机组励磁开关控制、锅炉燃烧器电磁阀驱动、电厂辅机（引风机、送风机）启停控制、变电站隔离开关 / 断路器控制。
- 化工行业：反应釜安全联锁阀门控制、精馏塔电磁阀驱动、防爆区域电机启停控制、化工设备紧急停机执行器控制。
- 冶金行业：轧机液压阀控制、连铸机辊道电机启停、冶金起重机接触器驱动、高炉风机安全联锁控制。
