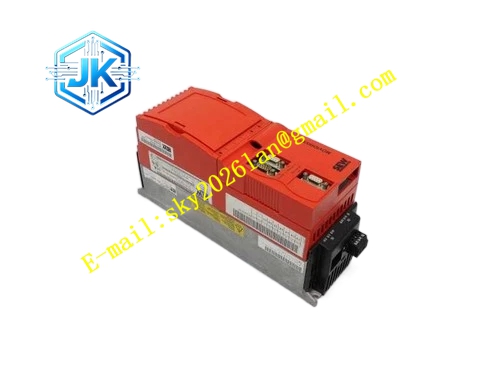

SEW MDV60A0750-503-4-00
技术规格 额定适配电机功率：75kW 三相输入电压：380VAC‑500VAC，50‑60Hz 控制模式：VFC 开环磁通控制、CFC 闭环电流矢量控制 内置制动斩波器，支持四象限运行 防护等级：IP20 工作环境温度：0℃~+45℃ 冷却方式：强制风冷，双散热风扇组件 独立 24VDC 控制电源，主回路断电后持续维持参数存储与通讯链路工作
功能特点 整机采用螺丝紧固柜体安装。内置全套硬件保护体系，覆盖过流、过压、欠压、设备过热、电机过热、接地故障、输出短路、编码器信号异常故障保护。配置多路隔离数字输入输出，包含继电器输出触点，支持电机 PTC 绕组温度直接检测。支持电机静态识别与动态参数自整定，完整支持参数备份、导入还原。内置绝对定位、相对定位、电子齿轮同步、电子凸轮、飞剪工艺功能。集成 STO 安全扭矩关断，设备存储器完整记录故障日志、故障时刻运行数据以及整机累计运行时长。内置 EMC 抑制电路，降低电网侧电磁干扰。配置直流母线互联端子，多台驱动器之间可实现直流母线并联，共享再生制动能量。机身侧面预留标准化选件板插槽，可扩展 PROFIBUS、CANopen、EtherCAT 等主流工业总线，也可扩展 IO、编码器采集选件。支持 DBG11A 操作面板调试，也可通过 MOVITOOLS 软件完成参数配置、故障诊断、波形采集。
应用场景 重型挤出产线主驱动单元 大型冶金物料输送重载驱动 大型龙门设备大功率主轴驱动 重型旋转工作台定位系统 造纸行业主传动辊筒驱动 大型板材加工设备主伺服轴
性能参数 输出频率范围：0Hz‑600Hz 过载能力：150% 额定输出电流持续 60 秒 CFC 闭环矢量模式转速控制精度 ±0.01% 支持多段速设定，加减速斜坡参数独立可调，支持 S 型加减速曲线 具备扭矩限制、纯扭矩闭环控制模式 兼容增量编码器、HIPERFACE 绝对值编码器信号采集
材质构成 外壳壳体采用加厚冷轧钢板，表面执行粉末喷涂防腐工艺。内部搭载多层工业级 PCB 主控电路板与大功率功率板，大功率 IGBT 逆变功率模块，NTC 热敏温度监测传感器。信号端子接触面镀金处理，功率主回路端子采用加厚高导电紫铜材质。内部绝缘支架采用阻燃工程塑料，配置多颗大容量高压直流母线电解电容，金属压铸散热基座搭配双组散热风扇组件。
结构特征 整机垂直模块化柜体螺丝安装结构，背板预留大扭矩螺丝固定孔位，满足大功率设备安装强度。设备正面配置多颗三色 LED 状态指示灯，分别指示设备运行状态、故障报警状态、总线通讯状态。机身上部布置大电流主回路功率接线端子，下部布置低压控制信号端子。侧边设置选件板扩展槽位。功率腔体与信号腔体做物理隔离，降低功率回路对弱电信号的电磁干扰。端子组件支持整体拆卸，方便现场接线、检修更换。配备直流母线并联端子，支持多驱动单元母线互连。功率端子配备绝缘防护盖板，避免人员触碰高压回路。
工作原理 三相工业交流电接入主回路输入端子，设备内部整流桥模块将交流电转换为稳定高压直流母线电压。大功率 IGBT 逆变模块，根据主控板运算输出幅值、频率连续可调的三相交流电，以此驱动电机运转。编码器采集电机转子实际转速、位置信号回传给主控单元，CFC 闭环矢量算法实时计算电机磁通与输出扭矩，动态修正输出电压与频率，完成转速、扭矩、位置的闭环调节。设备减速工况产生的再生电能，通过内置制动斩波器将能量消耗于外接制动电阻。故障触发时，硬件保护回路直接切断功率输出，同时点亮故障指示灯，故障全部信息存入设备非易失存储器。多台驱动器通过直流母线端子互连，实现再生能量互相利用。
安装要求 设备必须在密闭电气控制柜内部垂直竖立安装，禁止倒置、倾斜、水平横置安装。设备上下预留不低于 100mm 散热间隙，保障双散热风扇进风、出风通道全程通畅。动力功率电缆与信号控制电缆分开布线，全部编码器、通讯信号线必须使用屏蔽线缆。三相输入电压必须和设备铭牌标定规格保持一致。控制柜安装环境杜绝粉尘、腐蚀性气体、水汽凝露。PE 保护接地端子必须可靠连接控制柜重载接地排，接地线缆满足大功率设备接地截面要求。编码器线缆使用 SEW 原厂配套屏蔽线缆。通讯、编码器选件板装配完成后，必须将金属屏蔽盖板安装到位。大功率主回路端子按照手册规定扭矩拧紧，杜绝虚接发热。
使用注意事项 设备断电之后，等待至少 15 分钟，等待直流母线大容量电容完全放电结束，才允许打开设备外壳开展检修作业。上电调试前确认三相输入电压平衡，电压波动不超出设备允许范围。设备调试阶段完整执行电机参数识别整定流程。变频器输出侧禁止并联电容、浪涌吸收器件。定期清理散热风扇、散热器表面积灰，避免积灰造成散热不良触发过热保护停机。插拔通讯选件板、控制组件过程，严格执行防静电操作。外接制动电阻功率、阻值参数必须严格匹配本设备规格，严禁制动电阻端子直接短接。STO 安全扭矩关断回路接线严格遵循官方安全手册，不可随意短接安全回路。不允许在设备运行状态下插拔功率端子与编码器端子。
