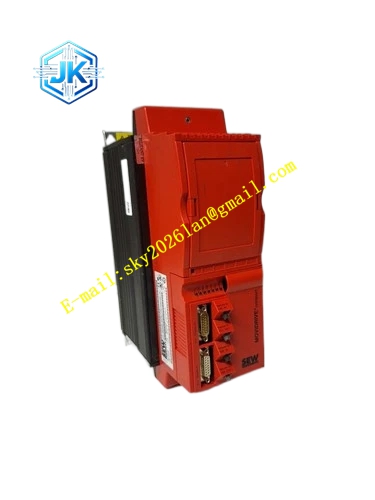

SEW MDF60A0015-5A3-4-00
技术规格 额定适配电机功率：1.5kW 三相输入电压：380VAC‑500VAC，50‑60Hz 控制模式：VFC 开环磁通控制、CFC 闭环电流矢量控制 内置制动斩波器，支持四象限运行 防护等级：IP20 工作环境温度：0℃~+45℃ 冷却方式：强制风冷 独立 24VDC 控制电源
功能特点 控制柜内 DIN 导轨卡扣安装，支持螺丝固定。全套硬件保护：过流、过压、欠压、过热、接地故障、输出短路、编码器故障。6 路隔离数字输入，3 路数字输出含 1 路继电器输出，支持 PTC 电机温度检测。电机自动参数识别，参数备份还原。支持定位、电子齿轮同步功能。故障日志与运行记录存储。内置 EMC 滤波电路，降低电磁干扰。配置直流母线互联端子。
应用场景 小型包装设备伺服驱动 小型裁切设备定位控制 输送设备辊筒调速 印刷辅助轴同步控制 小型自动化滑台定位
性能参数 输出频率范围 0Hz‑600Hz 过载能力 150% 额定电流持续 60 秒 闭环模式转速控制精度 ±0.01% 多段速可调，加减速斜坡独立设置 扭矩限制功能，支持纯扭矩控制 兼容增量编码器、绝对值编码器
材质构成 冷轧钢板外壳粉末喷涂防腐。多层工业 PCB 主控板，IGBT 功率模块，NTC 温度传感器。镀金信号端子，铜功率端子。阻燃塑料绝缘支架，高压电解电容，金属散热基座与散热风扇组件。
结构特征 垂直模块化结构，背板 DIN 导轨卡扣与螺丝孔。前面板 LED 三色状态指示灯。上部功率接线端子，下部控制信号端子。侧面预留扩展插槽。功率腔体、信号腔体物理隔离。可拆卸接线端子，配备直流母线互联端子。
工作原理 三相交流电整流转换为直流母线电压，IGBT 逆变单元输出可调三相交流电驱动电机。编码器采集转子转速位置信号回传主控板，矢量算法闭环调节输出。减速回馈能量经过制动斩波器消耗于外部制动电阻。故障触发硬件保护，切断功率输出，保存故障信息。支持多驱动器直流母线并联。
安装要求 密闭控制柜垂直竖立安装，禁止倒置、横向放置。上下预留散热空间，风扇出风口不可遮挡。动力电缆、信号电缆分开布线，信号线缆采用屏蔽线缆。输入电压匹配铭牌参数。机柜远离粉尘、腐蚀气体、凝露。PE 接地端子可靠接地，编码器线缆使用 SEW 屏蔽线缆。
使用注意事项 断电等待 10 分钟，母线电容充分放电，再开盖检修。上电校验三相输入电压平衡。调试执行电机自动识别。输出侧禁止并联电容、浪涌吸收器件。定期清理散热器、风扇积灰。插拔选件板执行防静电操作。制动电阻参数匹配设备，禁止制动端子短接。STO 回路严格按照手册接线。
