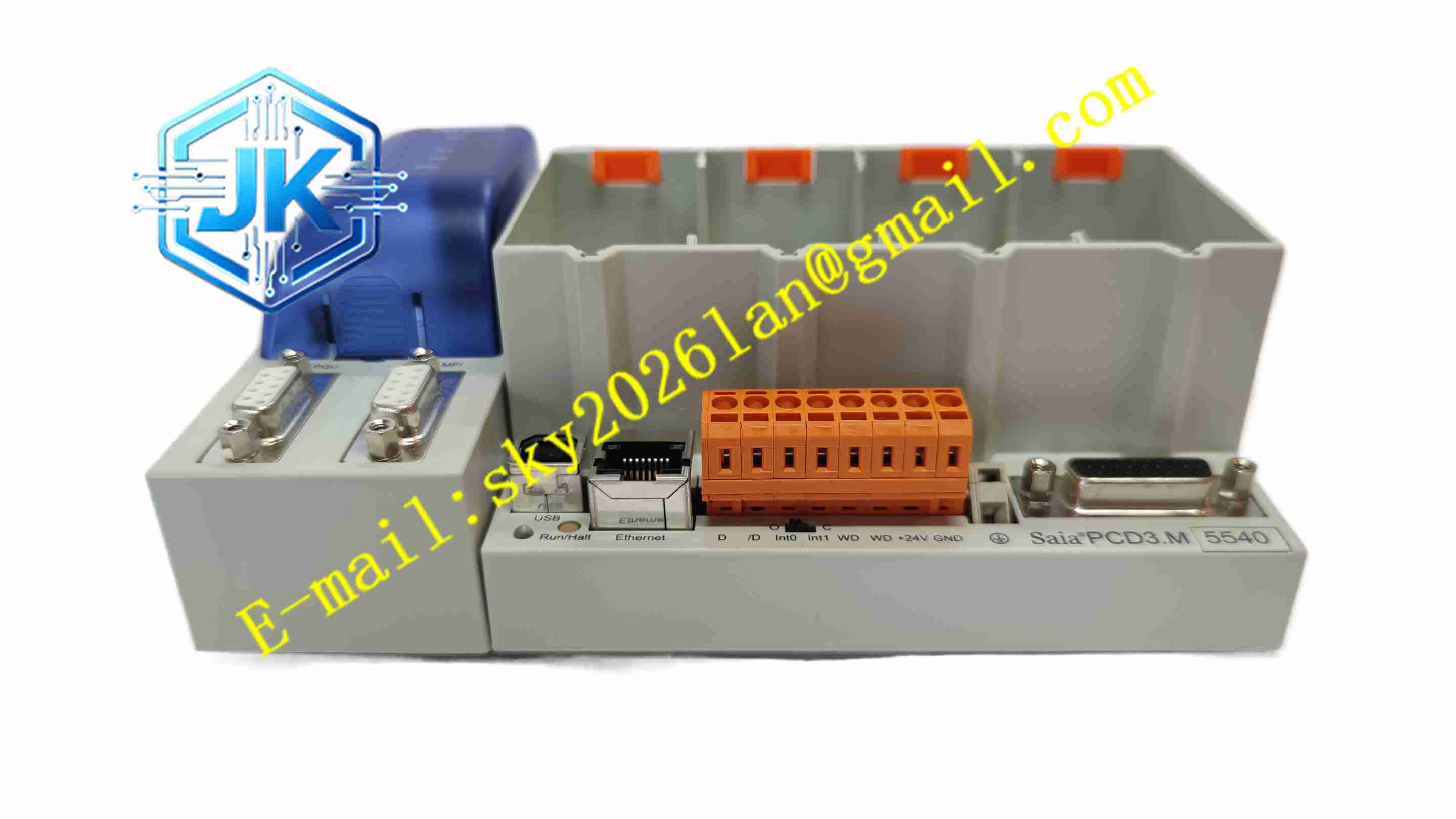

SAIA PCD3.T760
技术规格 总线类型：PROFIBUS-DP 从站 PROFIBUS 波特率：9.6kbit/s ~1.5Mbit/s 自适应 本地 I/O 扩展插槽：4 个 PCD3 I/O 模块插槽 最大本地 I/O 点数：依据插入 I/O 模块组合确定 供电电源：DC24V 总线接口：DB9 PROFIBUS 金属屏蔽接口 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90% 无凝露 安装方式：DIN35 导轨安装 防护等级：IP20，控制柜内部安装 故障安全功能：总线中断时可预先配置输出安全状态 诊断功能：总线诊断、I/O 模块故障诊断、通道断线诊断
功能特点 PROFIBUS-DP 从站协议，直接接入 PROFIBUS 总线网络，和 DP 主站高速交换 I/O 过程数据。 4 个 I/O 扩展插槽，可自由搭配 PCD3 数字量、模拟量 I/O 模块。 总线通信故障安全组态，总线断线、通信中断时输出通道自动切换至预设安全状态，保障现场设备安全。 实时硬件诊断，识别总线故障、模块缺失、I/O 通道短路断线，故障信息上传 DP 主站。 I/O 模块支持带电插拔，不影响总线上其他站点运行。 前面板 LED 指示灯，显示电源、总线通信、故障状态。 支持 PG5 软件进行远程 I/O 硬件组态，定义 I/O 地址映射。 总线信号电气隔离，保护远程 I/O 单元不受现场浪涌电压损坏。 模块化结构，按需增减 I/O 模块，灵活扩展点位。 支持总线参数自动识别，上电自动匹配总线波特率。
应用场景 工厂生产线分布式远程 I/O 采集，楼宇自控现场控制柜分布式信号采集，电厂辅机远程信号采集站，污水处理现场就地 I/O 箱，包装机械多站点分布式控制，隧道机电设备远程信号采集。
性能参数 PROFIBUS 周期数据传输稳定，高总线负载下过程数据无丢失。 总线故障检测响应迅速，通信中断立刻触发安全输出状态。 I/O 通道采集输出响应延迟低，满足实时控制需求。 工业振动环境下总线通信稳定，不会出现随机断连。 宽温工况硬件运行稳定，高低温不会出现数据错位。 I/O 模块通道之间信号串扰极低。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制电路板，三防涂层。 核心元器件：PROFIBUS 协议芯片，总线隔离收发芯片，背板 I/O 总线逻辑芯片，电源管理芯片，故障诊断采样电路。 外壳：灰色阻燃 ABS 塑料壳体。 连接器：DB9 金属屏蔽 PROFIBUS 接头，弹簧插拔 I/O 端子。 机械配件：DIN 导轨金属卡扣，不锈钢固定螺丝。
结构特征 长方体 DIN 导轨塑料壳体，背部集成 35mmDIN 导轨卡扣。 前面板配备电源、总线通信、故障三色 LED 指示灯。 壳体侧面 4 个横向 I/O 模块插槽，带机械锁扣，用于插入 PCD3 系列 I/O 模块。 壳体正面集成 DB9 PROFIBUS 总线接口。 电路板分为电源区域、PROFIBUS 隔离通信区域、背板 I/O 总线区域，强弱电信号分区布线。 被动自然散热，壳体预留通风缝隙，无风扇设计。
工作原理 DC24V 电源接入 PCD3.T760 供电端子，单元上电硬件自检，初始化 PROFIBUS 从站协议栈。PROFIBUS 主站通过总线周期性下发输出指令，T760 接收指令，驱动本地 I/O 模块输出通道，控制现场执行元件；同时采集本地 I/O 模块的输入信号，打包为 DP 报文上传至 PROFIBUS 主站。单元持续监测 PROFIBUS 总线通信状态，一旦总线断线、通信超时，自动切换输出通道至预先组态的安全状态。同时实时检测 I/O 模块在位状态、通道短路断线，故障信息通过总线上传给 DP 主站。背板总线实现 T760 主机单元和各 I/O 模块之间的数据交互。
安装要求 控制柜断电，将 PCD3.T760 卡扣卡入 35mmDIN 导轨，锁紧。 DC24V 供电线缆接入电源端子，确认电源极性。 I/O 模块插入侧面插槽，扣紧机械锁扣。 PROFIBUS 屏蔽总线电缆接入 DB9 接口，总线首尾两端启用 120Ω 终端电阻。 控制柜可靠接地，DB9 屏蔽外壳接地。 总线电缆与动力电缆分开敷设，减少电磁干扰。 模块上下预留通风间隙。 上电，在 PG5 软件内完成远程 I/O 硬件组态，配置 I/O 地址映射与故障安全输出状态。 扫描 PROFIBUS 总线，验证主站与 T760 之间 I/O 数据双向交换。
使用注意事项 拆装 I/O 模块佩戴防静电手环，静电损坏板上通信芯片。 PROFIBUS 总线仅首尾两端开启 120Ω 终端电阻，中间站点关闭终端电阻。 总线屏蔽双绞线屏蔽层单端接地，避免地环路干扰。 组态故障安全输出参数前，评估现场工艺安全风险。 定期检查 DB9 接头，积尘氧化造成通信闪断。 定期紧固 I/O 模块端子，振动容易松动。 不可超出额定温湿度环境运行。 总线通信故障优先检查总线线缆、终端电阻，再排查 单元硬件。
