描述

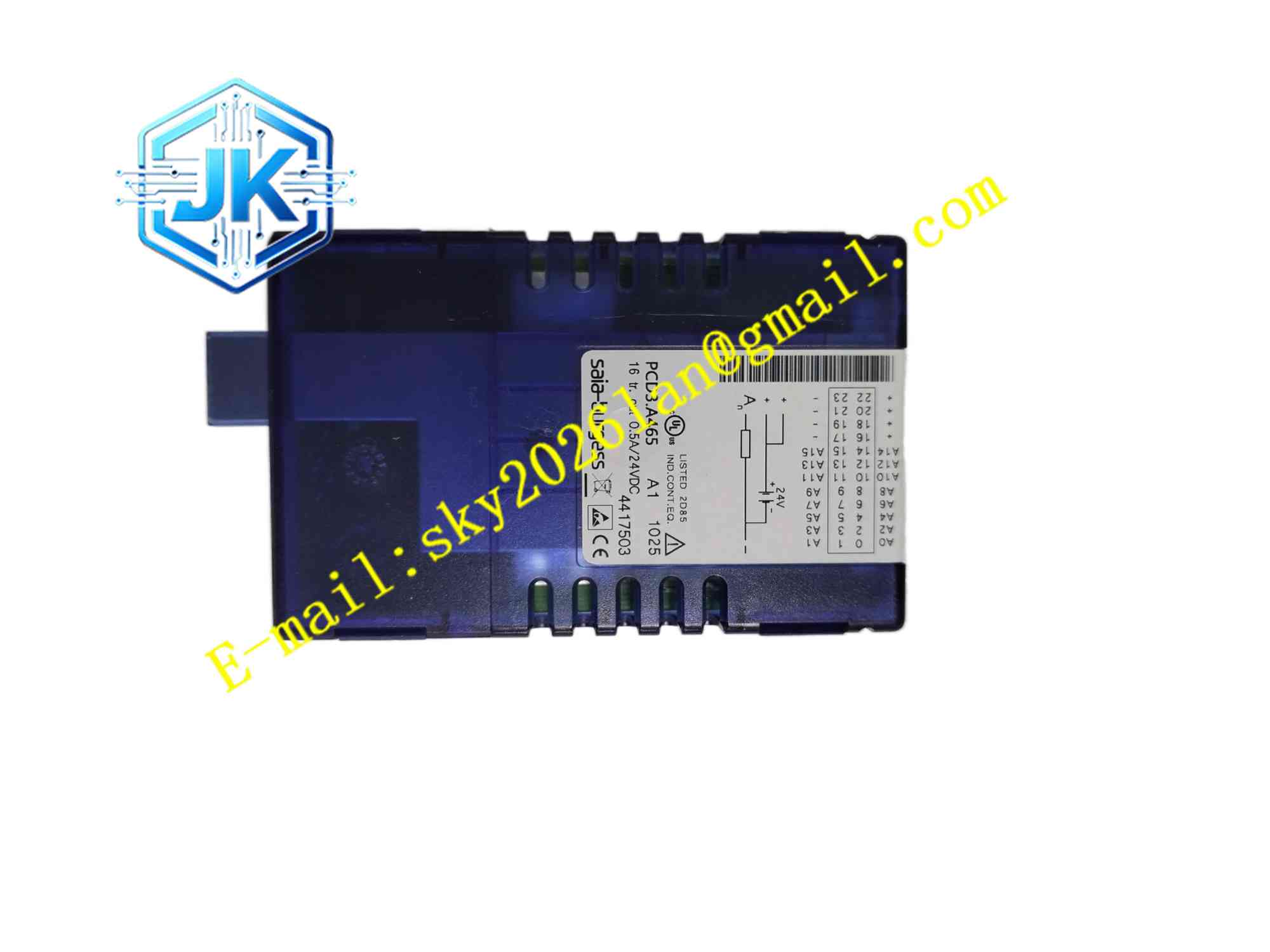

SAIA PCD3.M5540
技术规格 处理器核心：32 位工业级处理器 程序存储器：1MB 程序闪存 数据内存：512KB RAM 扩展插槽数量：4 个 PCD3 I/O 模块插槽 最大扩展 I/O 点数：1023 点 内置通信接口：10/100M 自适应以太网口，RS232 PGU 编程口，RS485 S-Bus 接口，PROFIBUS-DP 从站接口，USB1.1 调试接口 PROFIBUS 波特率：最高 1.5Mbit/s 供电电源：DC24V 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90%，无凝露 安装方式：DIN35 导轨卡扣安装 防护等级：IP20，控制柜内部安装 支持协议：Modbus TCP，Modbus RTU，S-Bus，PROFIBUS-DP，HTTP，FTP 程序执行周期：可自定义循环扫描周期 实时时钟：内置硬件 RTC 实时时钟，带备用电池
功能特点 内置自动化网页服务器，无需额外 SCADA 软件，浏览器直接访问查看变量、报警、趋势曲线。 多协议通信集成，以太网、串口、PROFIBUS 总线并行工作，同时对接上位 SCADA、现场仪表、变频器、远程 I/O。 模块化扩展，4 个插槽自由搭配数字量、模拟量、计数、温度模块。 支持程序在线下载、在线监控，程序下载过程不中断现有运行逻辑。 内置报警管理、事件顺序记录、数据趋势归档功能，历史数据保存在本地内存。 支持多组程序密码保护，分级权限管理，防止程序非授权修改。 硬件全自检，持续监测电源、内存、总线、I/O 模块状态，故障触发报警。 冗余通信架构支持，可构建双网通信，提升系统可靠性。 支持 PG5 专业编程软件，采用 IEC61131-3 国际标准编程语言。 断电保持寄存器，关键工艺参数、设定值断电永久保存。
应用场景 大型楼宇 HVAC 暖通空调自控系统，建筑能源监控与配电管理，地铁车站机电设备监控，水处理小型自控站，食品包装生产线小型 PLC 控制，太阳能与储能电站本地控制，博物馆、医院楼宇智能控制系统。
性能参数 程序扫描运算稳定，负载变化时扫描周期波动极小。 以太网通信响应快速，多客户端网页访问无卡顿。 PROFIBUS-DP 总线周期数据交换稳定，总线负载高时无数据丢失。 硬件实时时钟长期运行时间漂移量极低。 连续 24 小时全年不间断运行，程序不会出现内存溢出。 总线故障检测响应迅速，I/O 模块断线立即上报告警。 电磁兼容性能达标，变频器、接触器强干扰控制柜内稳定运行。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制电路板，三防涂层。 核心元器件：32 位 MCU 处理器，闪存存储芯片，RAM 内存，以太网 PHY 芯片，PROFIBUS 协议芯片，RS485 收发芯片，硬件 RTC 时钟芯片。 外壳：灰色阻燃 ABS 塑料一体化壳体。 接线端子：弹簧式插拔接线端子，镀金铜触点。 机械配件：背部 DIN 导轨金属卡扣，不锈钢固定螺丝。
结构特征 长方体 DIN 导轨紧凑型壳体，背部集成 35mmDIN 导轨金属卡扣，直接卡入控制柜导轨。 壳体正面配备电源、运行、故障通信三色 LED 状态指示灯。 壳体侧面为 4 个横向排列 I/O 模块扩展插槽，插槽带机械锁定卡扣。 壳体下端集成插拔式弹簧接线端子，用于 DC24V 供电、RS485 总线接线。 电路板分区布局，电源区、处理器核心运算区、多通信隔离区、I/O 背板总线区分开布线，减少信号串扰。 壳体预留自然对流散热缝隙，无风扇被动散热。
工作原理 DC24V 直流电源接入供电端子，CPU 上电执行硬件自检，加载闪存内用户控制程序，进入循环扫描工作模式。每个扫描周期依次执行用户逻辑程序，读取本地 I/O 模块采集的开关量、模拟量信号，执行逻辑运算、PID 调节、时序控制，输出指令至 I/O 模块驱动现场阀门、接触器、变送器。多通信接口并行处理数据，以太网接收 SCADA 或浏览器访问请求，PROFIBUS-DP 从站与上位 DP 主站交换过程数据，S-Bus 总线对接 SAIA 远程 I/O 与面板。内置网页服务器将内部变量、报警、趋势数据打包为网页报文对外发布。硬件 RTC 持续记录时间戳，所有报警事件附带时间戳存储。模块持续自检硬件状态，电源、通信、I/O 故障时触发报警信号。
安装要求 控制柜断电，将 PCD3.M5540 背部 DIN 卡扣卡入 35mm 标准 DIN 导轨，卡紧锁定。 DC24V 供电线缆接入电源端子，严格区分正负极。 I/O 模块水平插入侧面扩展插槽，扣紧模块机械锁扣。 PROFIBUS、S-Bus、以太网通信线缆接入对应接口，总线两端安装 120Ω 终端电阻。 控制柜接地端子连接可靠保护地。 动力电缆与 PLC 信号线缆分开桥架敷设，降低电磁干扰。 模块上下预留通风间隙，保证自然散热。 接线完成上电，使用 PG5 软件建立通信，下载用户程序，配置 IP 地址、总线参数。 完成硬件测试，验证 I/O 采集输出、网页访问、总线通信功能。
使用注意事项 接线作业前确认控制柜断电，佩戴防静电手环，静电损坏主控芯片。 DC24V 供电回路必须配套熔断器，防止短路烧毁 CPU。 总线通信线缆选用屏蔽双绞线，屏蔽层单端接地，避免地环路干扰。 修改 PLC 程序前，完整备份原有项目工程文件。 定期检查接线端子紧固状态，控制柜振动造成端子松动。 定期清理壳体散热缝隙灰尘，积尘降低散热效率。 禁止超出额定温湿度区间运行设备。 通信故障优先检查总线电缆、终端电阻，再排查 CPU 硬件。
