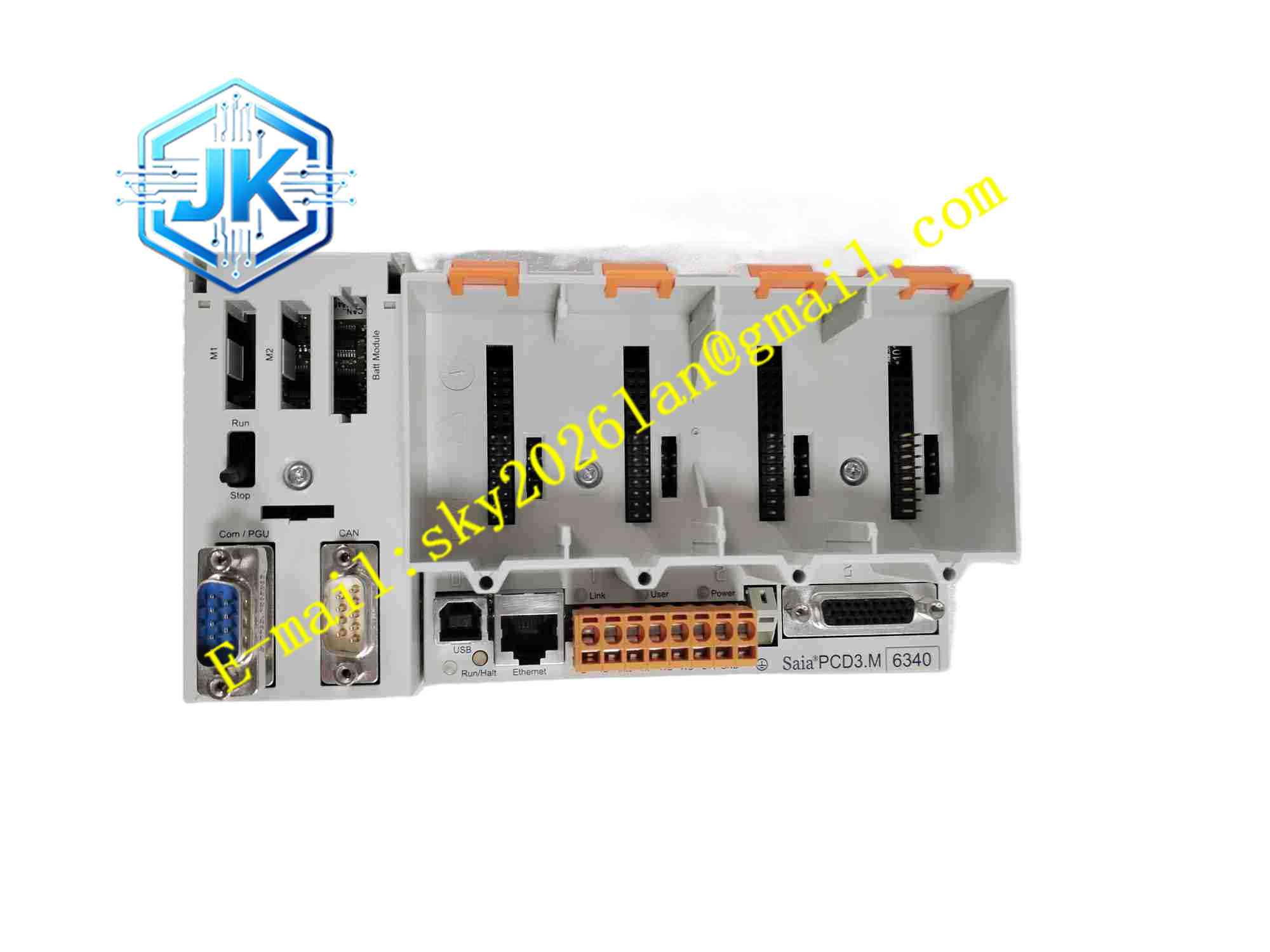

SAIA PCD3.M6340
技术规格 处理器核心：高性能 32 位工业处理器 程序闪存：2MB 数据 RAM：1MB 本地 I/O 扩展插槽：4 个 PCD3 I/O 模块插槽 系统最大 I/O：1023 点 内置通信：10/100M 以太网，RS232 编程口，隔离 RS485，PROFIBUS-DP 从站，USB 调试接口 PROFIBUS 最高波特率：1.5Mbit/s 供电电压：DC24V 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90% 无凝露 安装方式：DIN35 导轨安装 防护等级：IP20，控制柜内使用 支持协议：Modbus TCP/RTU，S-Bus，PROFIBUS-DP，HTTP、FTP、SNMP 内置 RTC 实时时钟，带备用电池 支持多回路 PID 运算，最多同时执行数十路 PID 调节
功能特点 高性能处理器，复杂逻辑、多 PID 回路运算时扫描周期稳定。 内置网页服务器，支持趋势曲线、报警列表、变量监控网页可视化展示。 大容量程序与数据内存，支持长时间历史数据本地存储。 4 个本地 I/O 扩展插槽，自由搭配模拟量、数字量、温度、计数模块。 多协议并行通信，同时对接 SCADA、HMI、智能仪表、变频器、远程 I/O。 IEC61131-3 全标准编程语言支持，包含梯形图、功能块、结构化文本、顺序功能图。 在线程序监控、在线修改，在线下载不中断现场控制。 完善事件报警与 SOE 事件顺序记录，带高精度时间戳。 硬件全自检，监测电源、内存、通信链路、I/O 模块故障，实时报警。 支持用户程序密码保护，分级访问权限，保护知识产权。 支持远程 RIO 站组网，通过 S-Bus 或以太网连接 PCD3 远程 I/O 单元。
应用场景 大型商业综合体楼宇自控，工厂暖通与冷却水系统控制，区域能源站冷热站自控，污水处理成套设备 PLC 控制，太阳能光伏电站能量管理，地铁环控柜控制系统，制药厂房洁净车间空调自控。
性能参数 多 PID 回路并行运算，调节响应稳定，稳态误差低。 以太网并发多客户端访问，大数据量趋势上传无丢包。 PROFIBUS 总线高速周期通信，高负载下数据同步稳定。 硬件时钟长期运行时间误差极小。 24 小时不间断长期运行，内存无泄漏。 强电磁干扰工业环境下逻辑运算不会出现误动作。 I/O 故障检测响应快速，模块异常立刻触发告警。
材质构成 PCB 基板：多层 FR4 玻纤环氧电路板，三防保护涂层。 核心元器件：32 位高性能 MCU，大容量闪存芯片，RAM 内存，以太网 PHY，PROFIBUS 协议芯片，RS485 隔离收发芯片，RTC 时钟芯片。 外壳：灰色阻燃 ABS 塑料壳体。 接线端子：弹簧插拔式端子，镀金铜触点。 机械配件：DIN 导轨金属卡扣，不锈钢固定螺丝。
结构特征 DIN 导轨安装长方体塑料壳体，背部集成 35mm 导轨金属卡扣。 正面集成电源、运行、故障、通信状态 LED 指示灯。 壳体侧边横向布置 4 个 I/O 扩展插槽，插槽带机械锁扣。 壳体下端为插拔式弹簧接线端子，用于 24V 供电、串口总线接线。 电路板做分区隔离设计，主控运算区、通信隔离区、背板 I/O 总线区分区布线，抑制串扰。 被动自然对流散热，壳体预留散热通风缝隙，无风扇结构。
工作原理 DC24V 电源接入端子，CPU 上电自检，加载闪存内用户程序，进入循环扫描周期。依次读取本地 I/O 模块采集的模拟量、开关量信号，执行用户编写的逻辑、PID、时序控制算法，输出控制指令至 I/O 模块驱动现场执行机构。多通信接口并行工作，以太网处理 SCADA、网页客户端访问；PROFIBUS-DP 从站与 DP 主站交换过程数据；S-Bus 总线连接远程 RIO 站点。内置网页服务器将工艺变量、报警、历史趋势封装为网页，支持浏览器直接访问。RTC 时钟为全部事件记录添加时间戳，故障信息实时存储并上传上位系统。硬件持续自检，检测电源异常、模块丢失、通信断线，触发报警输出。
安装要求 控制柜断电，将 PCD3.M6340 卡扣卡入 35mmDIN 导轨，锁紧固定。 DC24V 电源接入供电端子，确认极性正确。 I/O 模块插入侧边插槽，扣紧机械锁。 通信屏蔽双绞线接入对应接口，总线两端设置 120Ω 终端电阻。 控制柜保护接地端子连接厂区保护地铜排。 动力电缆与 PLC 信号电缆分开敷设，减少电磁干扰。 模块上下预留通风空间，保障散热。 上电后使用 PG5 软件建立通信，下载程序，配置网络、总线参数。 完成硬件测试，验证 I/O 采集、PID 调节、网页监控、总线通信功能。
使用注意事项 安装操作佩戴防静电手环，静电损伤板上处理器与存储芯片。 DC24V 供电回路加装熔断器，防止短路损坏 CPU。 总线使用屏蔽双绞线，屏蔽层单端接地，消除地环路干扰。 修改程序前完整备份项目文件。 定期紧固接线端子，振动会造成端子松动。 定期清理壳体散热缝隙灰尘，避免过热保护触发。 不可超出额定温湿度范围运行设备。 通信异常优先排查线缆、终端电阻，再检查 CPU 硬件。
