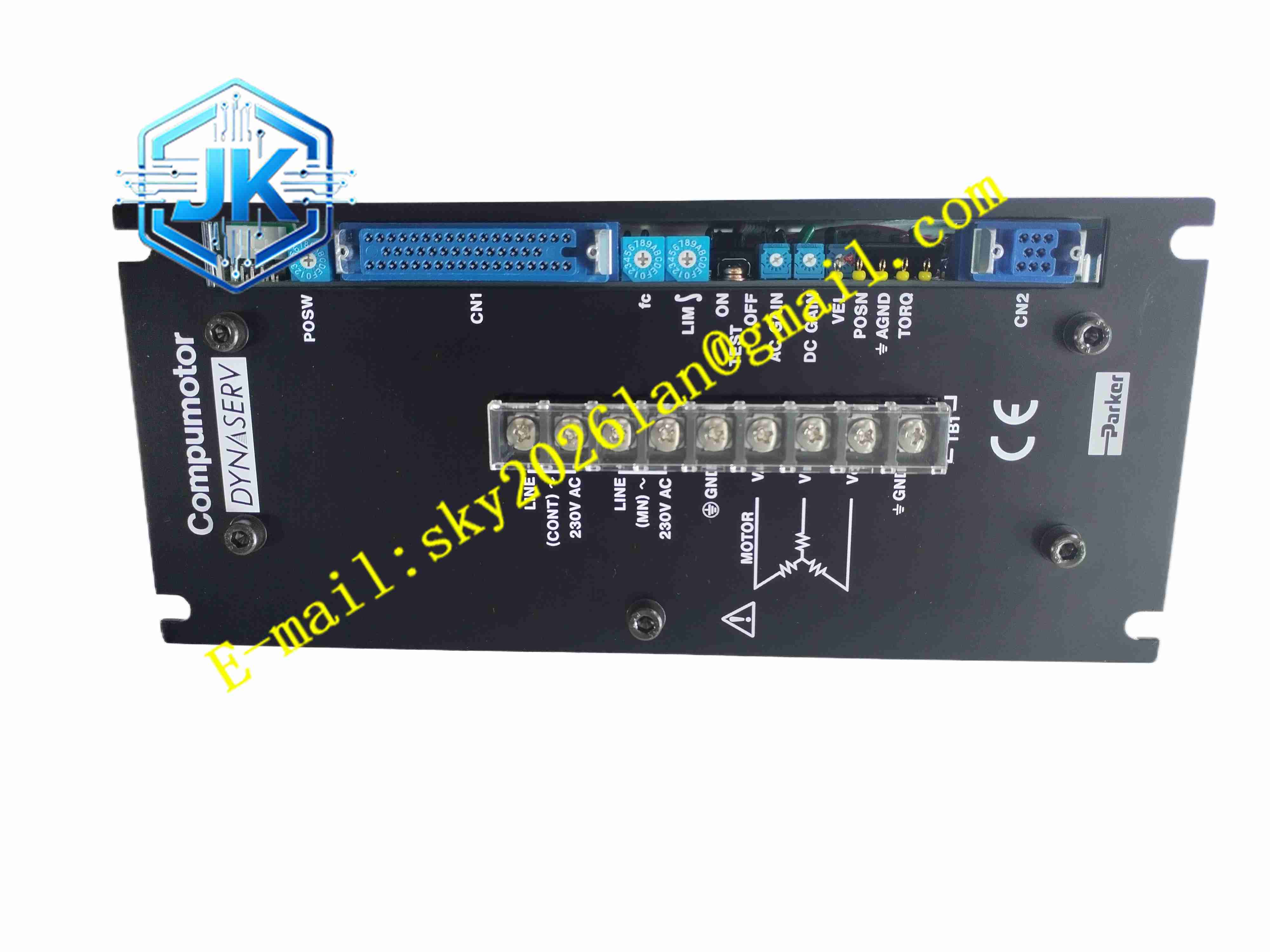

PARKER DR1008B-230
详细技术规格
- 产品类型：液压比例阀模拟放大控制器
- 适配负载：液压比例阀、伺服阀比例电磁铁
- 输入指令信号：0-±10V 标准模拟电压信号
- 输出驱动信号：高精度恒流比例电流
- 供电电压：交流 230V 工业标准供电
- 控制模式：电流闭环精准控制
- 调节功能：斜坡时间调节、增益调节、零点偏移调节、颤振调节
- 保护功能：输出短路保护、过载保护、过温保护
- 响应速度：高速动态响应，无滞后、无超调
- 工作温度区间：0℃～+55℃
- 存储温度区间：-20℃～+80℃
- 环境湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装方式：标准 DIN 导轨安装
- 调试方式：面板多圈电位器现场精准调试
- 运行特性：长期输出无漂移、控制精度稳定
功能特点
- 恒流闭环精准驱动：采用电流闭环反馈控制，不受电磁铁温度、电阻变化影响，输出电流恒定精准，液压调节无漂移。
- 无级精准调节：完美匹配比例阀流量、压力无级调节需求，可实现液压系统微秒级精准调控，杜绝压力波动、速度抖动。
- 多重参数可调：支持斜坡时间、放大增益、零点偏移、颤振频率多参数现场微调，适配不同液压系统工况特性。
- 防液压冲击设计：内置斜坡缓冲功能，平缓指令信号变化速率，杜绝设备启停、换向时的液压冲击，保护管路与阀体。
- 颤振消滞功能：叠加高频颤振信号，消除比例电磁铁静摩擦滞后，大幅提升低速、微量调节精度。
- 全方位回路保护：集成短路、过载、过温三重保护，负载异常时自动切断输出，保护控制器与液压阀体。
- 宽工况稳定运行：工业级元器件选型，耐受液压车间高温、振动、油污环境，长期运行参数无漂移。
- 安装调试便捷：标准 DIN 导轨安装，面板多圈精密电位器，无需专业软件，现场即可快速精准调试。
- 信号抗干扰强：内置多级信号滤波电路，过滤车间电磁干扰、信号杂波，保障指令信号纯净稳定。
- 全系阀类适配：完美适配派克全系及主流品牌液压比例阀、伺服阀，通用性极强。
应用场景
- 冶金大型液压压机压力与流量精准控制系统
- 注塑机锁模、射胶液压比例调节系统
- 数控机床液压进给轴精准调速调压系统
- 工程机械液压动力调节单元
- 工业液压试验台高精度液压控制设备
- 自动化设备液压伺服精准控制系统
材质构成
- 设备外壳：阻燃高强度工程塑料外壳，耐高温、抗油污、防老化、阻燃防爆
- 核心电路板：工业级 FR4 PCB 板，三防涂覆处理，防潮、防油污、防腐蚀
- 控制芯片：高精度模拟运算芯片、闭环控制芯片，保障调节精度
- 功率器件：工业级功率驱动管，过载能力强、输出稳定
- 调试组件：多圈精密金属电位器，调节精准、无卡顿、长期不磨损
- 接线端子：耐高温螺钉式纯铜端子，抗氧化、接触稳定
- 固定结构：高弹性 DIN 导轨卡扣，抗振动、防松动
结构特征
- 紧凑型窄体模块化结构，占用控制柜空间极小，适配多模块密集安装
- 设备前面板均匀布置多圈调节电位器与状态指示灯，调试操作直观便捷
- 设备上下两端分区布置输入、输出、电源接线端子，布线分区清晰、杜绝错接
- 背部一体式 DIN 导轨弹性卡扣，按压式快速拆装，无需辅助工具
- 内部电路分区布局，电源区、信号调理区、功率输出区物理分隔，降低干扰
- 全封闭外壳设计，可抵御车间轻微油污、粉尘侵入，保护内部精密电路
工作原理
设备接入 230V 交流电源后完成内部稳压初始化，上位控制系统下发的 0-±10V 模拟指令信号进入设备信号调理电路，经过滤波、降噪、缓冲处理后，传输至核心运算单元。运算单元结合面板设定的增益、零点、斜坡参数，对指令信号进行优化修正，同时叠加高频颤振信号。通过电流闭环反馈回路实时采样输出电流，动态调整功率管导通比例，输出恒定精准的比例驱动电流，控制比例阀电磁铁开度，实现液压流量、压力、速度的无级精准调节。设备内置保护电路实时监测输出负载状态，出现短路、过载、过温时立即切断输出并锁定故障，保障系统安全。
安装要求
- 将设备卡扣对准控制柜标准 35mm DIN 导轨，均匀按压锁紧，确认设备固定牢固、无松动偏移。
- 严格区分电源端子、指令输入端子、阀输出端子，按照图纸规范接线，杜绝错接、虚接、短接。
- 指令信号采用屏蔽双绞线，屏蔽层单端接地，远离动力电缆敷设，避免电磁干扰导致信号失真。
- 供电电源配备稳压滤波装置，保证 230V 交流电压稳定，无波动杂波。
- 控制柜保持通风干燥、无油污堆积，工作温度维持在 0℃至 55℃标准区间。
- 上电后根据液压系统工况，精准调节斜坡时间、增益、零点、颤振参数，匹配阀体特性。
- 调试完成后进行空载、负载测试，验证液压调节精度、响应速度、无冲击状态。
- 所有端子螺钉均匀锁紧，避免长期振动导致端子松动、发热、信号异常。
使用注意事项
- 禁止超额定电压、超负载电流运行，长期过载会烧毁功率驱动电路与电磁铁。
- 禁止短接输出端子、随意改装内部电路，违规操作会永久损坏设备防护功能。
- 调试电位器需缓慢微调，禁止暴力旋转，避免电位器损坏、参数突变导致液压冲击。
- 信号线与动力电缆必须分层分隔敷设，杜绝电磁干扰造成调节漂移、速度抖动。
- 设备长期运行需定期清理柜体油污粉尘，保持散热通畅，避免高温过热保护。
- 操作设备佩戴防静电手环，静电会损坏精密模拟芯片，造成调节精度失效。
- 备用设备存放于干燥无尘环境，避免受潮、油污腐蚀电路板与端子。
- 液压系统油液需保持清洁度，杂质卡阀会造成负载异常，损坏控制器输出回路。
