描述
Parker CPAR-08AE-14293
技术规格 单相交流输入电压 200V~240V AC；持续输出电流 8A RMS；峰值输出电流 16A RMS；支持转矩、速度、位置、周期同步位置模式；EtherCAT CoE 总线通讯；控制周期最短 62.5μs；编码器支持 EnDat、Hiperface、增量差分信号；工作温度 0℃~50℃；自然对流散热，防护等级 IP20。
功能特点 EtherCAT 总线实现多轴纳秒级同步；内置电子凸轮、飞剪、主从同步功能；硬件 STO 安全扭矩关断；全故障自诊断，包含过流、过压、欠压、过热、编码器断线；支持上位软件图形化参数调试，自动伺服整定；数字输入输出可配置限位、原点、触发信号。
应用场景 高速包装设备、锂电自动化设备、电子贴装设备、小型数控专机、印刷裁切产线。

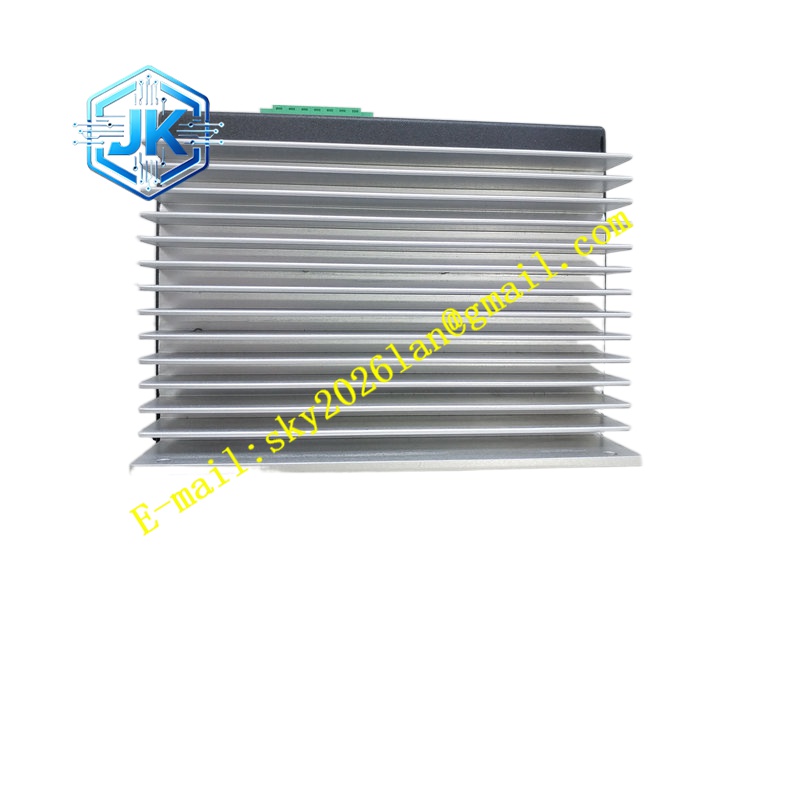

材质构成 铝合金一体散热器；阻燃塑料外壳；功率 PCB 板绝缘封装；接线端子铜合金镀金。
结构特征 立式书本柜体安装结构；正面状态数码管与操作按键；上部交流电源输入端子，下部电机动力、编码器、控制信号端子；侧面 EtherCAT 工业网口。
工作原理 EtherCAT 主站控制器下发同步运动指令，驱动器内部 DSP 完成三环控制运算，输出 PWM 交流电压驱动伺服电机；编码器反馈位置信号形成闭环，实时补偿跟随误差；安全回路触发时硬件切断功率输出。
安装要求 控制柜内垂直安装，上下预留通风空间；EtherCAT 使用工业屏蔽网线；动力电缆与编码器电缆分开布线；PE 保护地线可靠连接至柜体保护地。
使用注意事项 上电前确认交流输入电压等级；电机额定参数必须在驱动器规格范围内；长距离编码器线缆选用差分屏蔽线；修改凸轮曲线参数后空载试运行验证；避免在高粉尘、腐蚀性气体环境长期运行。
