描述

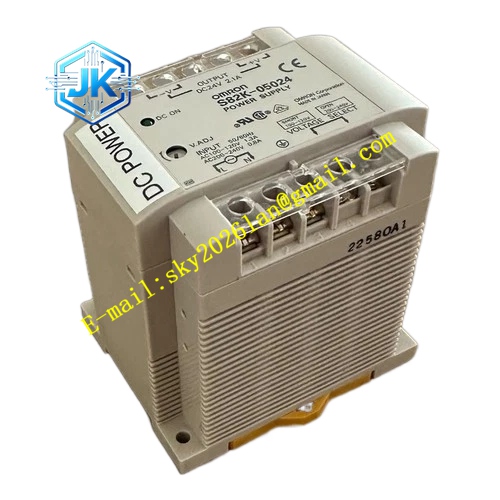

OMRON S82K-05024
技术规格：
- 品牌： OMRON（欧姆龙）
- 型号： S82K-05024
- 产品类型： 开关电源
- 系列： S82K 系列
- 额定输出功率： 50W
- 输入电压范围： 85～264VAC（47～450Hz）
- 输出电压： 24VDC
- 输出电流： 2.1A
- 效率： 80% 典型值
- 输出电压调节范围： ±10%（通过 V.ADJ 调节）
- 纹波： 2%（p-p）最大值
- 输入变化影响： 0.5% 最大值
- 负载变化影响： 1.5% 最大值
- 工作温度： -10～60℃
- 存储温度： -20～75℃
- 工作湿度： 10%～90%（无结露）
- 认证： UL 508, CSA, VDE, CE
功能特点：
- 50W 额定功率，适用于中小型工业设备供电
- 宽范围输入电压，适应全球电网
- 24VDC 输出，满足大多数工业控制设备需求
- DIN 导轨安装，便于在控制柜中部署
- 内置过载保护，保护电源和负载
- LED 输出指示灯，方便状态监测
- 欠压报警指示功能
应用场景：
- 工业自动化控制系统供电
- PLC 系统供电
- 传感器和执行器供电
- 机器人控制系统供电
- 各类需要 24VDC 电源的工业设备
性能参数：
- 额定功率：50W
- 输出电压：24VDC
- 输出电流：2.1A
- 效率：80% 典型值
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 金属外壳
- 塑料端盖
结构特征： S82K-05024 采用紧凑型塑料外壳设计，支持 DIN 导轨安装。电源正面设有直流输出端子、交流输入端子、接地端子、输出电压调节器和 LED 指示灯。
工作原理： S82K-05024 通过内部开关电路将交流输入电压转换为稳定的 24VDC 直流输出电压。电源内部包含噪声滤波器、整流平滑电路、驱动控制电路和过载检测电路，确保输出电压的稳定性和可靠性。
安装要求：
- DIN 导轨安装，确保安装牢固
- 使用适当规格的导线连接输入和输出端子
- 确保接地端子可靠接地
- 保持电源周围适当间距以利于散热
- 避免在腐蚀性气体环境中使用
使用注意事项：
- 安装前确认输入电压在允许范围内
- 定期检查电源运行状态和指示灯
- 不要超过额定输出功率使用
- 不要对电源进行绝缘强度测试
- 备件存放于干燥、防静电环境中
