OMRON CS1W-SCB21-V1
技术规格：
- 品牌： OMRON（欧姆龙）
- 型号： CS1W-SCB21-V1
- 产品类型： 串行通讯板（Inner Board）
- 适用系统： CS1 系列 PLC
- 端口数量： 2 个 RS-232C 端口
- 连接方式： 9-pin D-Sub
- 支持协议： CompoWay/F、上位链接（Host Link）、NT 链接（1:N 模式）、序列网关、无程序通讯、Modbus-RTU 子站
- 占用号机数： 不占用
- 电流消耗： 5V 0.28A
- 认证： U、C、N、L、CE
功能特点：
- 提供 2 个 RS-232C 通讯端口
- 支持多种通讯协议，灵活性高
- 支持序列网关功能，可将 FINS 指令转换为 CompoWay/F 或上位链接 FINS
- 支持无程序通讯功能，简化通讯编程
- 支持 Modbus-RTU 子站功能
- 安装在 CPU 单元内部，不占用额外插槽
应用场景：
- PLC 与上位机（PC）之间的数据通讯
- PLC 与可编程终端（NT/NJ 系列）之间的连接
- 与支持 Modbus-RTU 协议的设备通讯
- 与第三方设备进行串行数据交换
- 各类需要串行通讯的工业自动化系统
性能参数：
- 端口数量：2 个 RS-232C
- 连接方式：9-pin D-Sub
- 支持协议：CompoWay/F、Host Link、NT Link、Modbus-RTU 等
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 金属屏蔽外壳

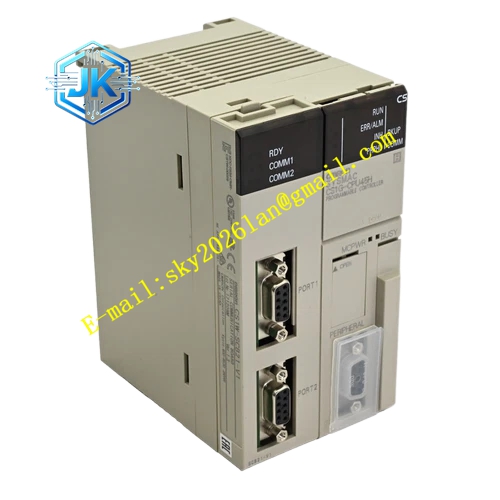

结构特征： CS1W-SCB21-V1 为内装板（Inner Board）设计，直接安装在 CS1 系列 CPU 单元的 Inner Board 安装部上，不占用底板的 I/O 插槽。板卡正面提供 2 个 9-pin D-Sub 连接器。
工作原理： CS1W-SCB21-V1 通过内部 UART 通讯控制器实现串行数据的发送和接收。模块支持多种通讯协议，用户可根据连接设备选择合适的协议进行配置。序列网关功能可将 PLC 内部的 FINS 指令转换为其他协议格式，实现与不同协议设备的通讯。
安装要求：
- 安装在 CS1 系列 CPU 单元的 Inner Board 安装部
- 每个 CPU 单元仅安装 1 台
- 使用 9-pin D-Sub 连接器连接通讯电缆
- 确保通讯电缆长度不超过 RS-232C 标准限制
- 避免通讯电缆与动力线平行布线
使用注意事项：
- 安装前确认通讯协议设置正确
- 定期检查通讯连接是否稳定
- 不要对模块进行绝缘强度测试
- 避免在强电磁干扰环境中使用
- 备件存放于干燥、防静电环境中
