描述

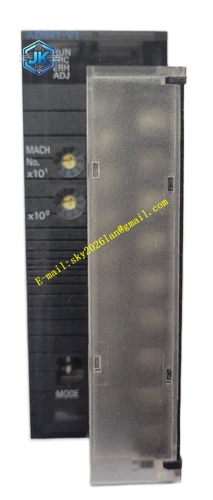

OMRON CS1W-PTS52
技术规格：
- 品牌： OMRON（欧姆龙）
- 型号： CS1W-PTS52
- 产品类型： 隔离型热电阻输入单元
- 适用系统： CS1 系列 PLC
- 输入点数： 4 点输入
- 信号范围选择： 4 点共通设置
- 输入信号范围： Pt100（JIS、IEC）、JPt100
- 转换速度： 250ms/4 点
- 综合精度： ±0.3% of PV 与 ±0.8℃ 中的较大值 ±1 位以下
- 外部连接： 可拆卸端子台（M3 螺丝，紧固扭矩 0.5N·m）
- 占用单元数： 1
- 电流消耗： 5V 0.15A / 26V 0.15A
- 尺寸： 35×130×126mm（W×H×D）
- 重量： 约 450g
- 工作温度： 0～55℃
- 工作湿度： 10%～90%（无结露）
功能特点：
- 4 点隔离型热电阻输入
- 支持 Pt100 和 JPt100 传感器
- 具备测定值报警功能（H、L）
- 具备输入断线报警功能
- 可拆卸端子台设计，便于接线
- 隔离输入，抗干扰能力强
应用场景：
- 工业温度测量与监控
- 过程控制系统中的温度采集
- 化工、食品、制药等行业的温度控制
- 各类需要高精度温度测量的自动化设备
性能参数：
- 输入点数：4 点
- 转换速度：250ms/4 点
- 综合精度：±0.3% of PV 与 ±0.8℃ 中的较大值 ±1 位以下
- 输入信号范围：Pt100、JPt100
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 塑料外壳
- 可拆卸端子台
结构特征： CS1W-PTS52 采用紧凑型设计，安装在 CS1 系列 PLC 的底板上，占用 1 个单元位置。模块正面设有 21 点可拆卸端子台，便于现场接线和维护。
工作原理： CS1W-PTS52 通过内部电路向热电阻传感器提供激励电流，测量传感器两端的电压降，根据电阻值与温度的对应关系计算出温度值，并将模拟量转换为数字量供 PLC CPU 处理。模块具备隔离功能，有效防止外部干扰影响测量精度。
安装要求：
- 安装在 CS1 系列 PLC 的 CPU 机架或扩展机架上
- 确保底板供电容量满足模块需求
- 使用可拆卸端子台进行接线，紧固扭矩 0.5N·m
- 热电阻传感器接线应使用屏蔽线
- 保持模块周围适当间距以利于散热
使用注意事项：
- 安装前确认传感器类型设置正确
- 定期检查端子台连接是否牢固
- 不要对模块进行绝缘强度测试
- 避免在腐蚀性气体环境中使用
- 备件存放于干燥、防静电环境中
