描述

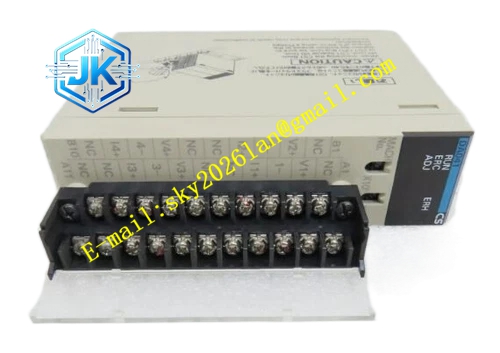

OMRON CS1W-DA041
技术规格：
- 品牌： OMRON（欧姆龙）
- 型号： CS1W-DA041
- 产品类型： 模拟量输出单元
- 输出通道数： 4 通道
- 输出信号范围： 电压：1～5V、0～5V、0～10V、-10～10V；电流：4～20mA
- 分辨率： 1:4000（满量程）
- 精度（23±2℃）： 电压输出：±0.3% 满量程；电流输出：±0.5% 满量程
- 精度（0～55℃）： 电压输出：±0.5% 满量程；电流输出：±0.8% 满量程
- D/A 转换时间： 1.0ms/点 最大值
- 隔离方式： 光电耦合器隔离（I/O 与 PLC 信号之间，通道间无隔离）
- 外部端子： 21 点可拆卸端子排（M3 螺丝）
- 功耗： 5VDC 时最大 130mA；26VDC 时最大 180mA
- 尺寸： 35mm（宽）× 130mm（高）× 126mm（深）
- 重量： 约 450g
- 工作温度： 0℃ 至 +55℃
- 存储温度： -20℃ 至 +75℃
- 工作湿度： 10% 至 90%（无结露）
- 认证： UC1, N, CE
功能特点：
- 4 通道模拟量输出，支持电压和电流信号
- 灵活的输出范围选择，通过软件设置
- 高分辨率转换，1:4000 分辨率
- 高精度输出，电压输出精度 ±0.3% 满量程
- 光电耦合器隔离，确保信号完整性和保护 PLC
- 可拆卸端子排设计，简化安装和维护
- 紧凑型设计，节省安装空间
- 输出保持功能，在特定情况下保持输出状态
应用场景：
- 过程控制中的模拟信号输出
- 变频器、阀门定位器等执行器驱动
- 制造业自动化系统中的控制信号输出
- 能源管理系统中的控制信号输出
- 各类需要精确模拟量输出的工业控制场景
性能参数：
- 输出通道数：4 通道
- 分辨率：1:4000
- 精度：±0.3% 满量程（电压）/ ±0.5% 满量程（电流）
- 工作温度范围：0℃ 至 +55℃
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 精密连接器
- 模块化外壳
结构特征： CS1W-DA041 采用紧凑型模块化设计，可安装于 CS1 系列 CPU 机架或扩展机架中。模块底部设有 21 点可拆卸端子排用于外部信号接线。
工作原理： CS1W-DA041 通过系统总线接收 CPU 单元传输的数字数据，经过内部 D/A 转换电路，将数字数据转换为模拟信号（电压或电流）。转换后的模拟信号通过输出端子传输给外部执行器（如变频器、阀门定位器等）。用户可通过软件设置每个通道的输出类型（电压或电流）和具体的输出范围。
安装要求：
- 安装于 CS1 系列兼容机架中
- 根据输出信号类型正确设置软件参数
- 使用屏蔽电缆连接模拟信号
- 确保 FG 端子可靠接地
- 保持模块间适当间距以利于散热
使用注意事项：
- 安装前确认输出信号类型和范围与外部设备匹配
- 注意该模块出厂时针对电流输出（负载电阻：250Ω）进行了调整，使用电压输出时需重新调整偏移和增益
- 定期检查模块状态指示灯
- 更换模块前执行锁定/挂牌程序
- 备件存放于干燥、防静电环境中
