描述

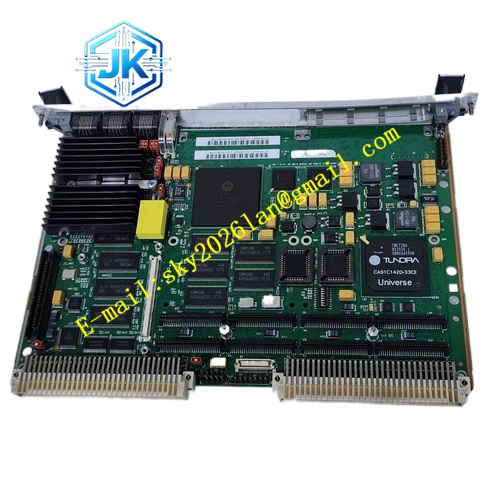

Motorola MVME8100-202200401E
技术规格
- 处理器：Freescale QorIQ P5020，内置两个 e5500 Power Architecture 核心。
- 内存：支持高达 8GB 的高速 DDR3-1333MHz ECC 内存。
- 存储：配备 8GB eMMC NAND 闪存以及 512KB 非易失性铁电存储器（F-RAM）。
- 网络接口：集成五个千兆以太网控制器（支持 SGMII 和 RGMII 接口）。
功能特点
- 高速互联：支持 PCIe 和串行高速输入/输出（SRIO）光纤网络接口，提供卓越的数据吞吐量。
- 数据安全：板载的 F-RAM 极其适合用于关键数据记录、动态程序更新以及增强系统安全性。
- 高扩展性：提供全套托架装置，支持安装一个 2.5 英寸 SATA 硬盘驱动器及两个 PMC/XMC 扩展模块。
应用场景
广泛应用于高端工业控制系统（如半导体工艺设备、光学微影系统）以及军用设备（如 C4ISR 系统、雷达和声纳系统）。
性能参数
- 操作系统支持：兼容 Linux、Wind River VxWorks 以及 Green Hills INTEGRITY。
- 总线标准：完全兼容 VMEbus、2eSST 和 PCI-X 规范。
- 接口丰富度：提供两个 4-pin UART、四个 I2C 控制器、两个 4-channel DMA 引擎以及两个高速 USB 2.0 控制器。
材质构成
采用高多层工业级印制电路板（PCB），关键芯片如处理器、内存和闪存均采用高可靠性工业级或军工级元器件。
结构特征
- 标准尺寸：符合标准 6U VME/VXS 尺寸规范。
- 加固选项：提供全面加固型号，支持传导散热方式，具备极强的防震防撞能力。
- 环境耐受：宽温版本支持 -40°C 至 +85°C 的极端工作温度，可承受高达 10G 的振动和 40G/11ms 的撞击力。
工作原理
系统上电后，双核 P5020 处理器通过内部高速总线初始化 DDR3 内存与 eMMC 存储。通过 Tsi148 等 VME 桥接芯片，处理器与背板上的其他 VME 模块进行高速数据交互。同时，利用 SRIO 和 PCIe 接口实现与外部高速光纤网络或协处理器的低延迟通信。
安装要求
- 必须安装在兼容的 6U VME 或 VXS 机箱背板中。
- 若使用宽温或加固版本，需确保机箱具备相应的传导散热接触面或充足的风冷气流。
- 安装前需确认 VME 地址跳线及中断请求设置，避免与背板上其他板卡冲突。
使用注意事项
- 板卡表面若出现高湿度或凝露，严禁通电，必须确保完全干燥。
- 严禁超出指定的环境限制进行操作，以免对板卡造成不可逆的物理损坏。
- 操作时需严格遵循静电防护（ESD）规范，防止击穿敏感的处理器和内存芯片。
