描述

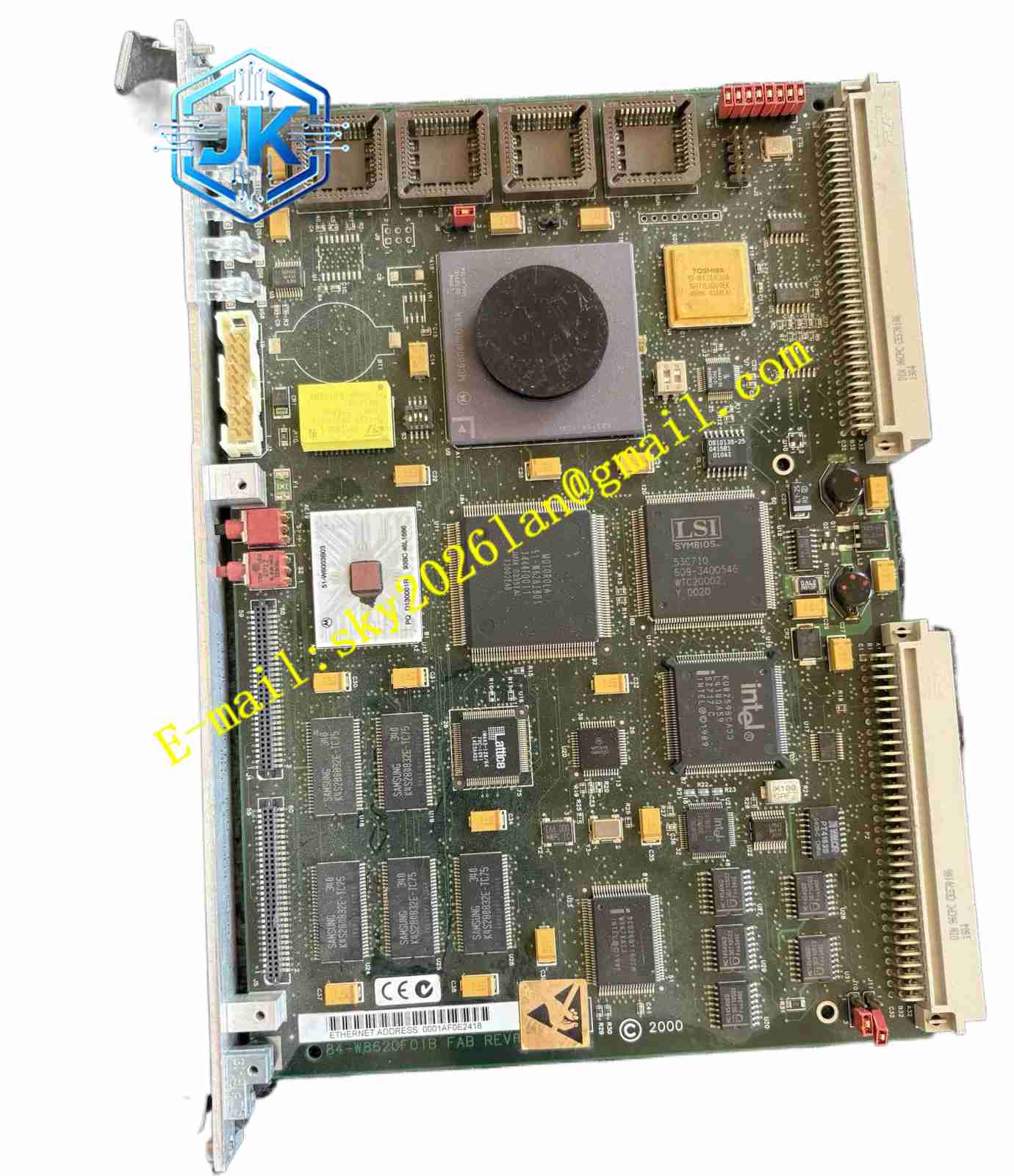

Motorola MVME7100-0161
技术规格
- 处理器：NXP MPC8640D，主频 1.06 GHz，双 PowerPC e600 内核。
- 内存：1 GB DDR2 ECC SDRAM。
- 闪存：128 MB NOR Flash，4 GB NAND Flash。
- 网络：四个千兆以太网端口。
功能特点
- 高带宽 VME 接口：支持 2eSST VME 协议，跨 VME 总线传输速率高达 20 MB/s，提供高达 320 MB/s 的可用带宽。
- 丰富的扩展性：提供双 PMC-X 接口及 8x PCI Express 扩展连接器。
- 低功耗设计：SoC 架构显著降低了功耗和散热需求。
应用场景
适用于电信、航空航天、国防及工业控制领域，如雷达数据处理、飞行模拟器、大型自动化测试设备。
性能参数
- 功耗：典型功耗 40W @ +5V，最大功耗 55W @ +5V。
- 处理器缓存：每核 32K/32K L1 缓存，1MB L2 缓存。
- VME 兼容性：完全兼容 VME64 及 VME64 扩展标准。
材质构成
采用高 Tg 值工业级 PCB 板材，核心处理器及内存颗粒均经过严格的工业级温度与振动筛选。
结构特征
- 标准规格：6U VME 标准尺寸。
- I/O 路由：支持直接连接 MVME7216E 后部过渡模块（RTM），实现机箱后部 I/O 路由。
工作原理
MPC8640D SoC 内部集成了双内存控制器、PCIe 接口和 DMA 引擎。数据通过 Tsi148 VME 桥接器在本地 PCIe/DDR2 总线与 VME 背板之间高速流转，实现低延迟的实时控制。
安装要求
- 需安装在 3-Row 或 5-Row VME 机箱中。
- 3-Row 机箱可用最大功率为 70W，5-Row 机箱为 90W，需确保机箱电源满足 55W 的最大需求。
- 必须保证充足的强制风冷散热。
使用注意事项
- 严禁超出机箱的功率限制，否则会导致系统不稳定或电源过载。
- 考虑冷却限制，确保板卡周围气流顺畅。
- 安装 PMC 模块时需注意 3.3V 供电上限（最大 10A）。
