描述

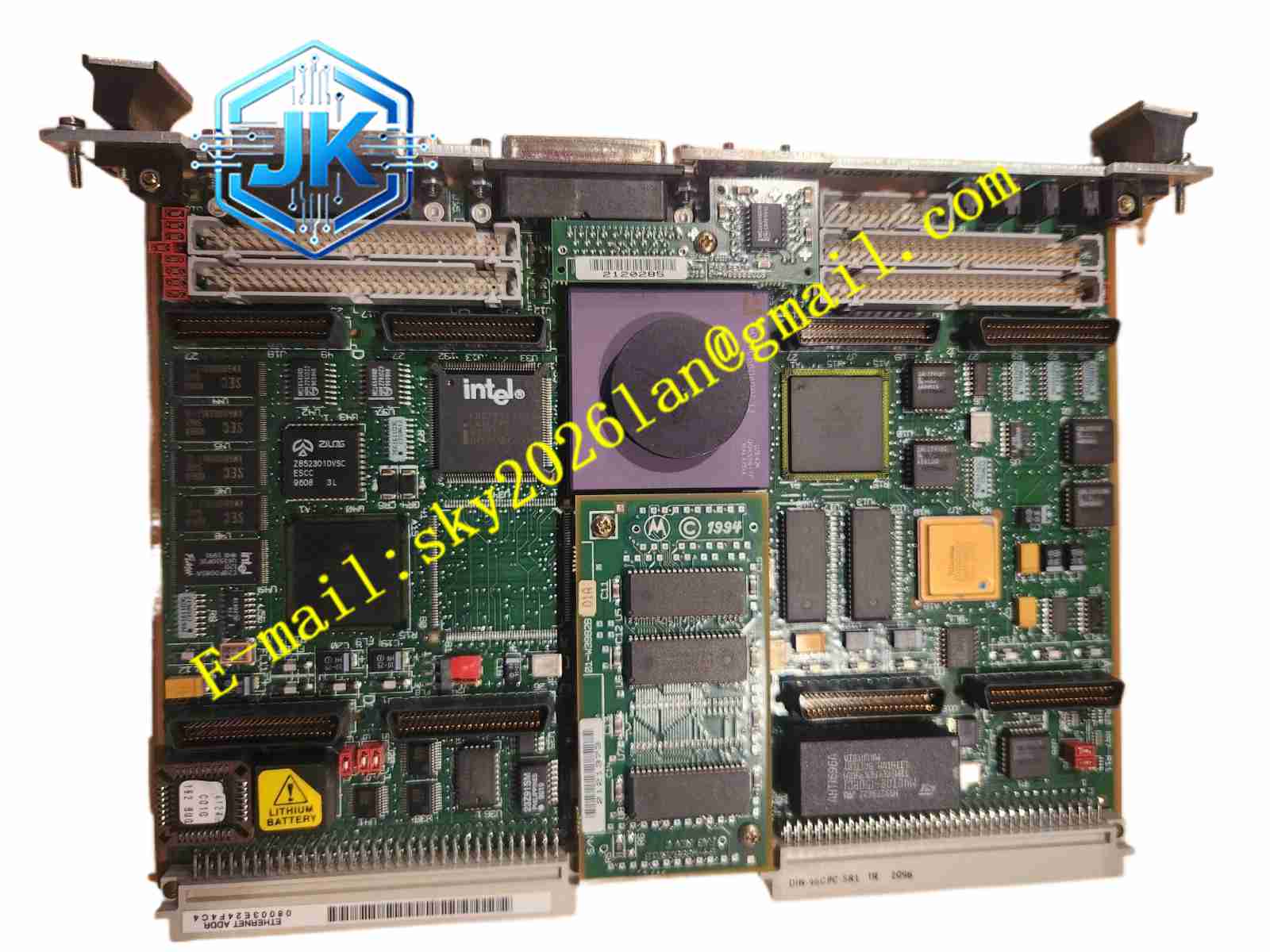

Motorola MVME61006E-0173
技术规格
- 核心处理器：NXP (Motorola) MPC7457 PowerPC，主频 1.267 GHz，内置 128 位 AltiVec 协处理器。
- 系统内存：高达 1 GB 的 ECC 保护 DDR DRAM。
- 存储系统：高达 128 MB 的 Intel StrataFlash 闪存。
- 网络接口：双千兆以太网 (10/100/1000 Mbps) 接口。
- 总线架构：支持 VMEbus 2eSST 协议，提供高达 320 MB/s 的实际传输带宽。
功能特点
- 高带宽扩展：配备两个 IEEE 1386.1 PCI/PMC 扩展插槽，支持 33/66 MHz PCI 或 66/100 MHz PCI-X 速率，支持单宽或双宽模块。
- 高速缓存：集成 L1/L2 缓存及 2 MB DDR SRAM L3 缓存，极大提升数据密集型任务的执行效率。
- 全面诊断与保护：板载看门狗定时器、实时时钟 (RTC) 及 NVRAM，支持 Bank A 闪存的硬件与软件双重写保护。
- 增强型可靠性：6E 后缀代表 Enhanced，意味着更严格的出厂老化测试与元器件筛选。
应用场景
广泛应用于国防航空航天（如雷达信号处理、战术指挥系统）、工业自动化（如半导体制造设备、自动测试设备）、电力能源调度及大型科研装置的数据采集。
性能参数
- 总线时钟：133 MHz 处理器总线与内存总线，提供 2.1 GB/s 的理论内存带宽。
- 串行通信：配备两个异步串行端口（一个前面板 RJ-45，一个板载排针），波特率最高可达 115 Kbaud。
- 看门狗精度：最小超时分辨率 62.5 ms，最大超时周期 124 秒。
材质构成
采用多层高密度工业级印制电路板 (PCB)，表面覆盖防腐蚀、防导电粉尘的三防漆。关键发热元器件（如处理器、千兆以太网收发器）采用高导热封装材料。板载电池采用带 SnapHat 扣式电池的 MK48T37 Timekeeper。
结构特征
- 标准尺寸：符合标准 6U VME 规格，尺寸为 160 mm × 233 mm。
- 面板接口：前面板集成双千兆以太网 RJ-45 接口、串行 RJ-45 接口、组合复位/中止 (ABT/RST) 按键及状态指示灯。
- 背板连接：通过 P1 和 P2 两个 5 排 160-pin DIN 连接器与 VME 背板进行电气与机械连接。
工作原理
系统上电后，MPC7457 处理器通过 MV64360 系统控制器初始化内存与外设。处理器执行 MOTLoad 固件进行硬件自检，随后加载操作系统。通过 Tsi148 桥接芯片，处理器与 VME 背板上的其他模块进行高速数据交换，同时利用 AltiVec 协处理器加速矢量运算。
安装要求
- 必须安装在标准的 6U VME 机箱背板中，确保机箱电源提供稳定的 +5V 和 +12V 供电。
- 安装前需佩戴防静电手环并可靠接地，将板卡放置于防静电垫上。
- 利用板卡上下边缘的喷射器/弹射器机构将板卡平稳推入背板连接器，确保锁紧。
使用注意事项
- 处理器最高允许外壳温度达 103°C，必须确保机箱具备充足的强制风冷散热（推荐 400 LFM 气流）。
- 严禁在系统通电状态下插拔板卡。
- 在进行固件升级时，务必确保供电稳定，切勿中断电源。
- 清洁板卡时仅可使用无水乙醇与防静电刷，禁止使用高压气枪直吹。
