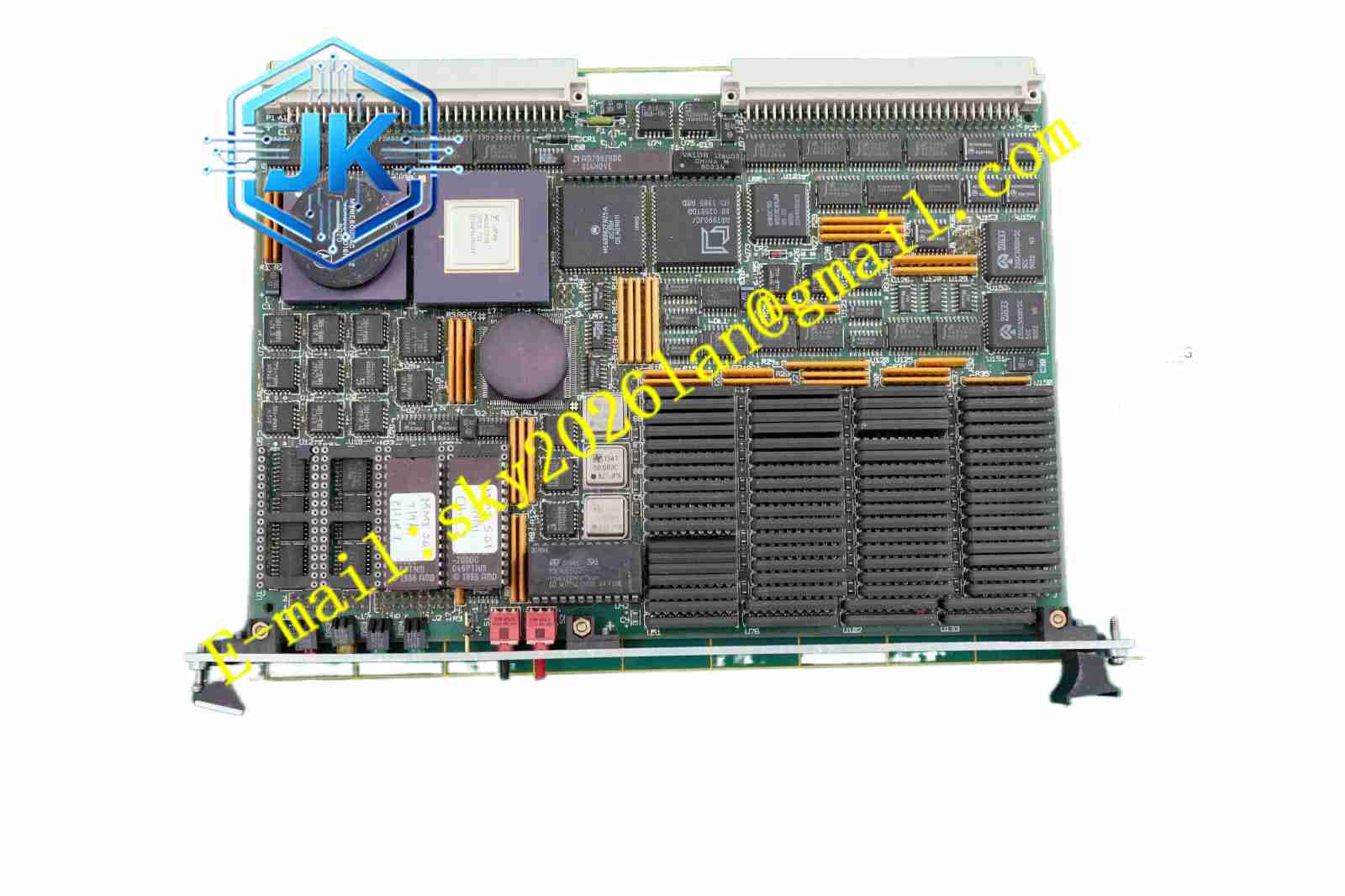

Motorola MVME2700-4431
技术规格
- 微处理器： PowerPC 750 32 位 RISC 处理器。
- 高速缓存： 32KB L1 缓存，1MB 背面 L2 缓存。
- 系统内存： 32MB ECC DRAM。
- 存储容量： 8MB 板载闪存，1MB 插槽式闪存。
- 扩展接口： 64 位 PCI 夹层连接器，支持 PMC 扩展。
功能特点
- 灵活的扩展性： 提供极佳的基础平台，可针对各种特定行业应用进行快速定制。
- 丰富的 I/O 接口： 提供异步和同步串行端口、以太网收发器接口以及 SCSI-2 总线接口。
- 系统管理： 板载调试监视器，带自检诊断功能，支持看门狗定时器。
应用场景
- 工业自动化： 用于分布式控制系统 (DCS) 和可编程逻辑控制器 (PLC)。
- 国防与航空航天： 用于雷达数据处理和飞行控制系统。
- 医疗设备： 用于高级医学成像设备。
性能参数
- 总线接口： VMEbus 系统控制器功能，支持 A24/A32 寻址及 D8/D16/D32/D64 块传输。
- 电源需求： +5Vdc (±5%)，典型 5.5A，最大 6.5A；+12Vdc (±10%)，典型 250mA；-12Vdc (±10%)，典型 100mA。
材质构成
采用高可靠性工业级电子元器件，包含多层印刷电路板 (PCB)、高性能 ASIC 芯片组及 ECC DRAM 模块。
结构特征
- 物理尺寸： 双高 6U VME 板卡，基板高度 9.2 英寸 (233 mm)，深度 6.3 英寸 (160 mm)。
- 面板宽度： 前面板宽度 0.8 英寸 (19.8 mm)。
工作原理
PowerPC 750 处理器通过内部 PCI 本地总线管理内存和外设，通过 VMEbus 接口与机箱内的其他模块进行高速数据交换。板载固件负责硬件初始化、自检及操作系统引导。
安装要求
- 必须插入支持 6U 双高规格的 VME 机箱背板。
- 确保 P1 和 P2 连接器完全对齐并牢固插入。
- 必须提供强制风冷散热，进风温度需在 0°C 至 55°C 之间。
使用注意事项
- 操作前必须佩戴防静电手环。
- 严禁在系统通电状态下插拔模块。
- 确保机箱内的散热气流不受阻挡。
