描述

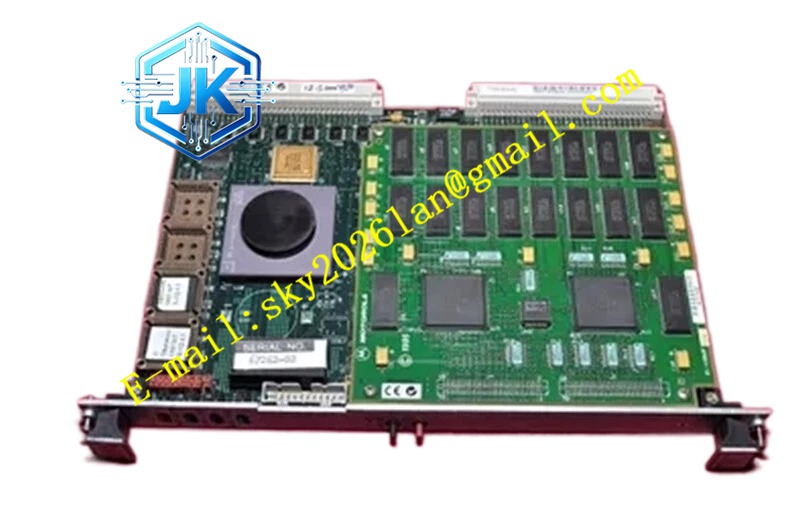

Motorola MVME2700-4241A
技术规格
- 核心处理器： PowerPC 750™ 32 位微处理器。
- 缓存系统： 32KB/32KB L1 高速缓存，以及 1MB 背面 L2 缓存。
- 内存配置： 板载 64 MB ECC DRAM，支持通过 RAM200 内存扩展模块升级至 256 MB。
- 存储容量： 8 MB 板载闪存，外加 1 MB 插槽式闪存510。
功能特点
- 模块化内存设计： 采用 RAM200 夹层阵列设计，允许在不占用额外 VME 插槽的情况下进行内存的现场升级。
- 丰富的串行与并行接口： 提供异步串行端口、同步/异步串行端口，以及并行、软盘、键盘和鼠标接口。
- 高速网络与存储： 集成带 32 位 PCI 本地总线 DMA 的以太网收发器接口，以及 8 位或 16 位快速 SCSI-2 总线接口。
- 完善的系统保护： 内置 8KB x 8 NVRAM 和带可更换备用电池的实时时钟，以及四个 32 位定时器和一个看门狗定时器。
应用场景
广泛应用于分布式控制系统 (DCS)、飞行模拟器、雷达与声纳信号处理、半导体制造设备以及需要长时间无故障运行的关键任务基础设施。
性能参数
- 总线架构： 支持 64 位 PCI 夹层连接器，并保留一个 VME 插槽（即使配置了 PMC 模块）。
- 固件支持： 板载调试监视器，具备自检诊断功能，支持操作系统和内核引导。
- 扩展能力： 符合 IEEE P1386.1 标准的 32/64 位 PMC 扩展插槽，支持灵活的 I/O 定制。
材质构成
采用高 Tg 值、UL94V-0 阻燃等级的多层工业级印刷电路板 (PCB)，核心处理器和 ASIC 芯片均采用高可靠性封装，焊点经过严格的抗振动与抗冲击工艺处理。
结构特征
符合标准 6U VME 尺寸规格，前面板集成状态指示 LED、ABORT 和 RESET 物理开关。板卡通过 P1 和 P2 连接器与 VME 背板实现高密度信号与电源互连。
工作原理
PowerPC 750 处理器通过 Raven PCI-MPU 桥接芯片管理本地 PCI 总线上的外设（如以太网、SCSI），并通过 Universe VME 桥接芯片实现与 VME 背板的双向地址映射。系统上电后由固件监视器执行硬件自检，随后加载操作系统接管控制权。
安装要求
必须插入符合 VME 标准的机箱背板槽位中，确保 P1 和 P2 连接器完全对齐并锁紧。需通过背板提供 +5V、+12V 和 -12V 直流电源，且板载 3.3V 和 2.5V 由内部从 +5V 派生。
使用注意事项
安装和拔插板卡时必须佩戴防静电手环；严禁在系统带电状态下强行插拔模块；若板卡作为非系统控制器运行，需确保系统具备全局总线超时机制以防止死锁
