描述

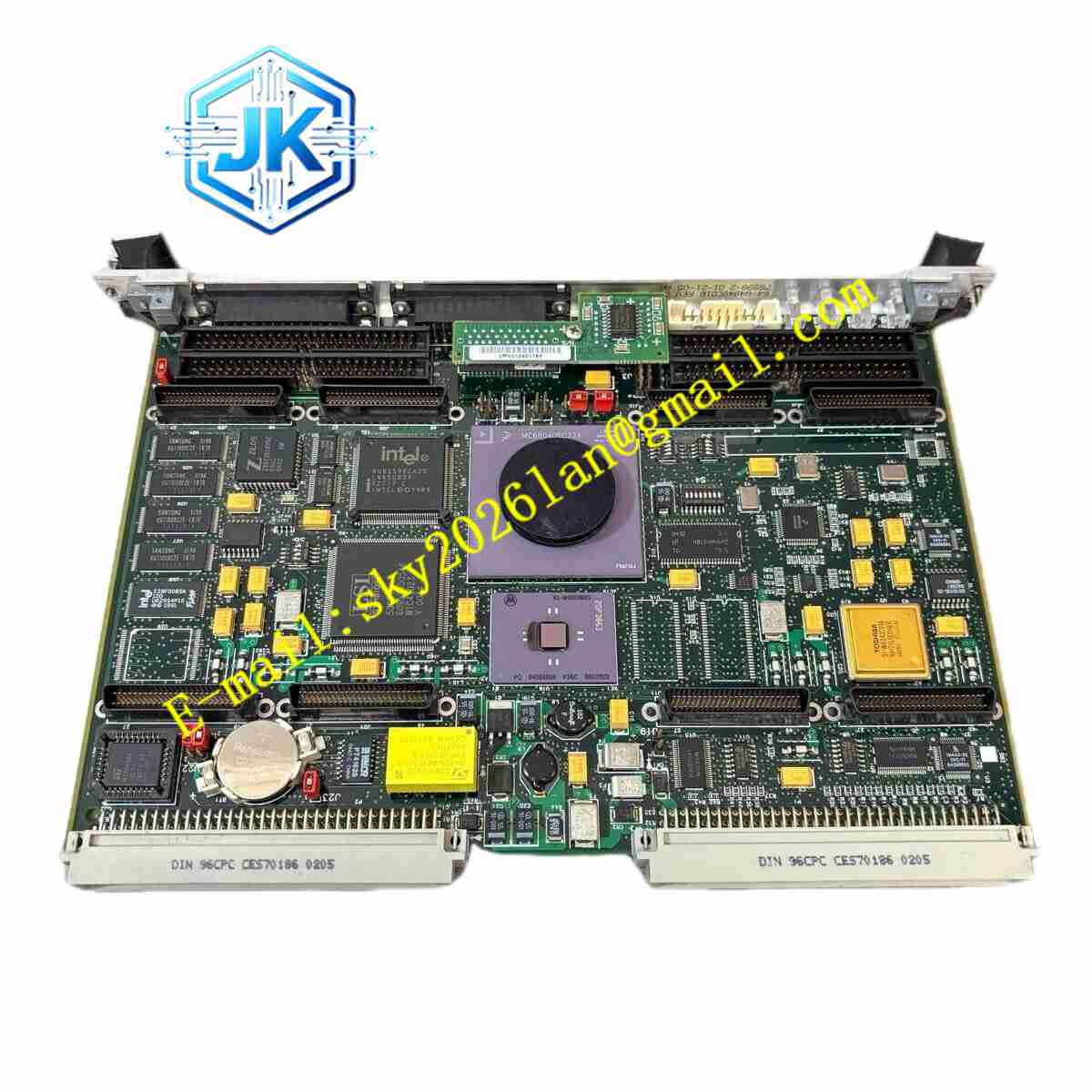

Motorola MVME2700-1431
技术规格
- 处理器：366 MHz MPC750 类 32 位微处理器
- 一级缓存：32KB 指令缓存 + 32KB 数据缓存
- 二级缓存：1MB 背面 L2 缓存
- 板载内存：32MB ECC DRAM
- 板载闪存：9MB Flash
- VMEbus 接口：完整的 VME64 总线接口
- I/O 过渡模块：MVME761
- 前面板：IEEE 1101 兼容前面板，带注入器/弹出器把手
功能特点
- 基于 Motorola 独有的 PowerPlus 架构设计
- 1MB 大容量背面 L2 缓存，显著提升处理器数据访问效率
- 32MB ECC DRAM，实时检测和纠正内存单比特错误
- 9MB 板载 Flash 存储，用于固件和操作系统安全存储
- 支持 MVME761 I/O 过渡模块，提供丰富的外部接口扩展
- 板载调试监视器，具备自检诊断功能
- 支持 IEEE P1386.1 兼容的 32/64 位 PMC 扩展插槽
- 两个或三个异步串行端口，一个或两个同步/异步串行端口
- 以太网收发器接口，带 32 位 PCI 本地总线 DMA
- 8 位或 16 位 Fast SCSI-2 总线接口
- 并行端口、软盘接口、键盘和鼠标接口
- 8KB x 8 NVRAM，带可更换电池备份的实时时钟
- 四个 32 位定时器和一个看门狗定时器
- 即使配置 PMC 模块也只占用一个 VME 插槽
应用场景 军事 C4ISR 指挥控制系统、航空航天电子系统、工业自动化控制平台、电信基础设施核心处理、医疗设备控制系统、雷达信号处理系统、高性能数据采集系统
性能参数
- 处理器主频：366 MHz
- L1 缓存：32KB + 32KB
- L2 缓存：1MB
- 内存容量：32MB ECC DRAM
- 闪存容量：9MB
- 串行端口：2-3 个异步 + 1-2 个同步/异步
- 定时器：4 个 32 位 + 1 个看门狗
- NVRAM：8KB x 8
- 总线标准：VME64
材质构成 采用工业级和军用级高品质材料，电路板设计符合严格的电磁兼容性标准。MPC750 处理器和 1MB L2 缓存采用高性能封装，确保高速运行稳定性。连接器采用军规级镀金工艺，适应严苛环境下的长期可靠连接。IEEE 1101 兼容前面板采用坚固的金属材质。
结构特征 标准 6U VME 板型（233mm × 160mm），配备 IEEE 1101 兼容前面板及注入器/弹出器把手，便于机箱内的快速安装和拆卸。板载丰富的 LED 状态指示灯，提供系统运行状态可视化监控。通过 P2 连接器与 MVME761 过渡模块连接，实现外部 I/O 接口扩展。支持 PMC 扩展模块安装，且仍只占用一个 VME 插槽。
工作原理 基于 MPC750 超标量处理器架构，支持乱序执行和分支预测。32KB/32KB L1 缓存提供高速指令和数据访问，1MB 背面 L2 缓存进一步减少内存访问延迟。通过 Motorola 专用 ASIC 实现高效的 VME64 总线接口控制，DMA 引擎处理以太网和 SCSI 接口的高速数据传输。ECC 内存控制器实时检测和纠正内存错误，确保系统数据的完整性。
安装要求 需要标准 VME64 机箱和背板，确保机箱具备良好的散热设计以支持 366 MHz 高性能处理器。配置 MVME761 过渡模块时，需确认 P2 背板连接器完好。安装时注意 IEEE 1101 前面板与机箱导轨的配合，确保板卡牢固固定。
使用注意事项 366 MHz 高性能处理器产生较多热量，确保机箱散热条件良好。定期检查 ECC 内存错误计数，监控内存健康状态。注意 NVRAM 电池电量，及时更换以确保实时时钟数据不丢失。PMC 扩展模块安装时遵循正确的操作流程，确保模块与主板完全兼容。
