描述

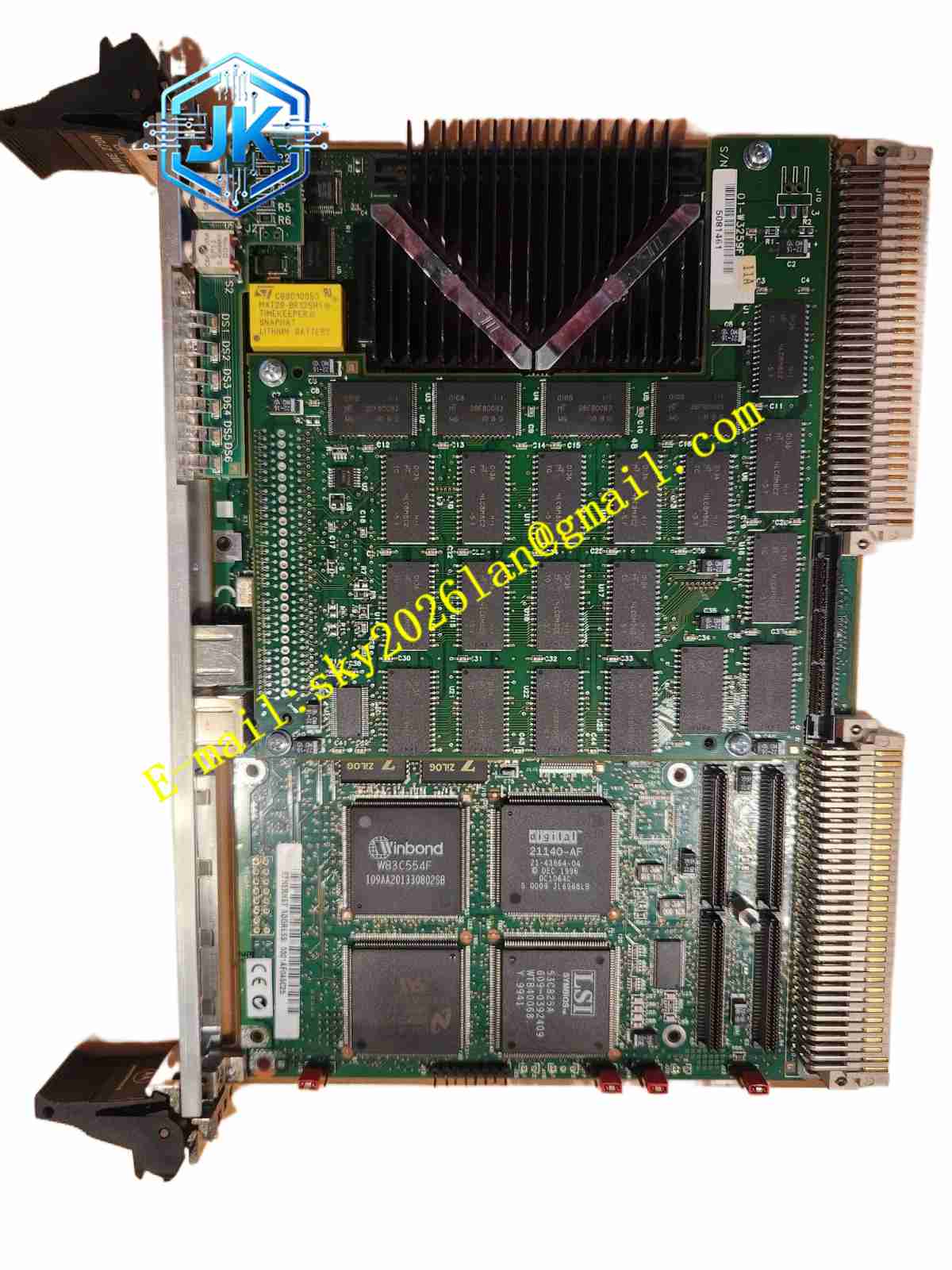

Motorola MVME2700-1221
技术规格
- 处理器：233 MHz MPC750 32 位微处理器
- 一级缓存：32KB 指令缓存 + 32KB 数据缓存
- 二级缓存：1MB 背面 L2 缓存
- 板载内存：16MB ECC DRAM
- 板载闪存：9MB Flash
- I/O 过渡模块：MVME761
- 前面板：IEEE 1101 兼容前面板（MCG1101 型，带注入器/弹出器把手）
- 串行端口：两个或三个异步串口
- 以太网接口：以太网收发器接口，带 32 位 PCI 本地总线 DMA
- SCSI 接口：8 位或 16 位 Fast SCSI-2 总线接口
- NVRAM：8KB x 8 NVRAM，带可更换电池备份的实时时钟
- 定时器：四个 32 位定时器，一个看门狗定时器
- PMC 扩展：IEEE P1386.1 兼容 32/64 位 PMC 扩展插槽
功能特点
- 233 MHz MPC750 处理器提供可靠的计算性能
- 1MB 大容量 L2 缓存，显著提升数据访问效率
- 16MB ECC DRAM，确保基础应用的数据完整性
- 9MB 板载 Flash，满足固件和配置存储需求
- 支持 MVME761 I/O 过渡模块，提供丰富的外部接口
- IEEE 1101 兼容前面板，便于机箱安装和维护
- 板载调试监视器，支持自检诊断功能
- 支持 PMC 扩展，保留系统升级灵活性
应用场景 中小型工业控制系统、军事通信终端设备、数据采集前端处理、嵌入式网络设备、测试与测量仪器、自动化检测设备、教学实验平台
性能参数
- 处理器主频：233 MHz
- L1 缓存：32KB + 32KB
- L2 缓存：1MB
- 内存容量：16MB ECC DRAM
- 闪存容量：9MB
- I/O 过渡模块：MVME761
- 前面板类型：IEEE 1101 兼容（MCG1101）
- 串行端口：2-3 个异步端口
- NVRAM：8KB x 8
- 定时器：4 个 32 位 + 1 个看门狗
材质构成 采用工业级高品质材料，电路板设计符合电磁兼容性标准。MPC750 处理器和 1MB L2 缓存采用高性能封装。连接器采用镀金工艺，确保长期可靠连接。前面板采用坚固的金属材质，配备符合 IEEE 1101 标准的把手。
结构特征 标准 6U VME 板型，配备 MCG1101 前面板及注入器/弹出器把手，便于机箱内的快速安装和拆卸。板载 LED 状态指示灯，提供系统运行状态可视化。通过 P2 连接器与 MVME761 过渡模块连接，实现外部 I/O 接口扩展。
工作原理 233 MHz MPC750 处理器执行 32 位 PowerPC 指令集，通过 32KB/32KB L1 缓存和 1MB L2 缓存实现高效的数据访问。16MB ECC DRAM 由内存控制器管理，实时检测和纠正单比特错误。通过专用 ASIC 实现 VME64 总线接口和 PCI 本地总线控制，DMA 引擎处理以太网和 SCSI 接口的高速数据传输。
安装要求 需要标准 VME64 机箱和背板，确保机箱具备良好的散热条件。配置 MVME761 过渡模块时，确认 P2 背板连接器完好。安装时注意前面板与机箱导轨的配合，确保板卡牢固固定。
使用注意事项 16MB 内存对于现代应用可能较为有限，需根据应用需求评估是否足够。定期检查 ECC 内存状态，监控内存错误计数。注意 NVRAM 电池电量，及时更换。确保机箱散热良好，避免处理器过热降频。
